A.6 Exalogicクォーター・ラックとExalogicハーフ・ラックの接続

図A-6に、同じInfiniBandファブリック上での、Exalogicクォーター・ラックとExalogicハーフ・ラックの接続方法を示します。

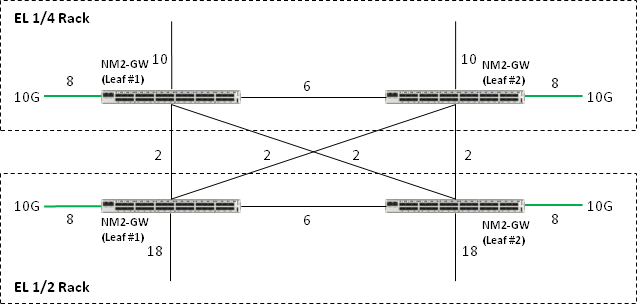

図A-6 Exalogicクォーター・ラックとExalogicハーフ・ラック

「図A-6 Exalogicクォーター・ラックとExalogicハーフ・ラック」の説明

図A-6のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。
