B.9 Exalogicハーフ・ラックとExadataフル・ラックの接続

図B-9に、同じInfiniBandファブリック上での、Exalogicハーフ・ラックとExadataフル・ラックの接続方法を示します。

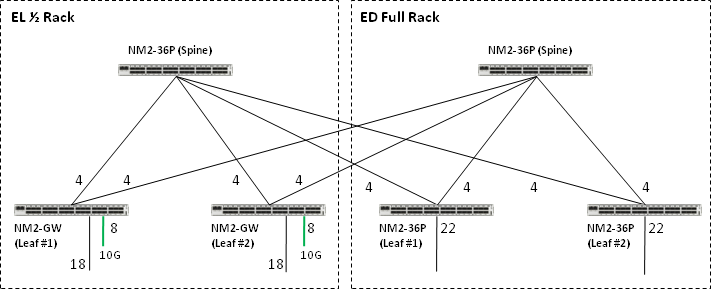

図B-9 Exalogicハーフ・ラックとExadataフル・ラック

「図B-9 Exalogicハーフ・ラックとExadataフル・ラック」の説明

図B-9のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。
