B.8 Exalogicハーフ・ラックとExadataハーフ・ラックの接続

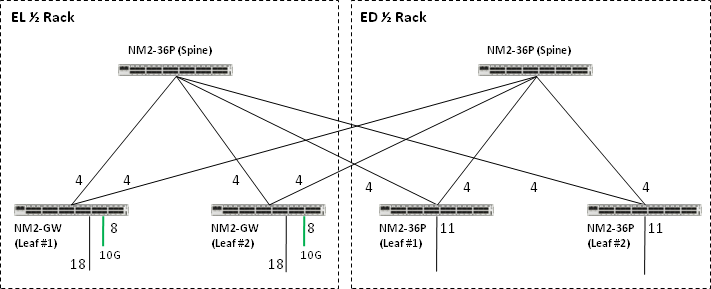

図B-8に、同じInfiniBandファブリック上での、Exalogicハーフ・ラックとExadataハーフ・ラックの接続方法を示します。

図B-8 Exalogicハーフ・ラックとExadataクォーター・ラック

「図B-8 Exalogicハーフ・ラックとExadataクォーター・ラック」の説明

図B-8のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。
