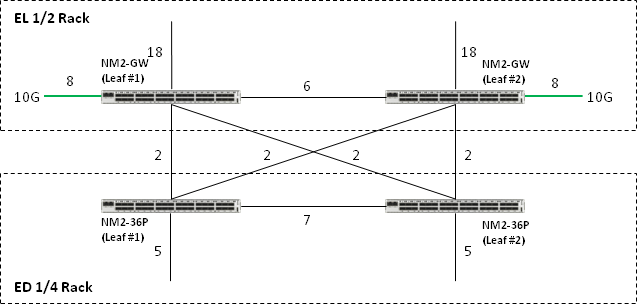

図B-7に、同じInfiniBandファブリック上での、Exalogicハーフ・ラックとExadataクォーター・ラックの接続方法を示します。
図B-7 Exalogicハーフ・ラックとExadataクォーター・ラック
図B-7のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。
