B.6 Exalogicクォーター・ラックとExadataフル・ラックの接続

図B-6に、同じInfiniBandファブリック上での、Exalogicクォーター・ラックとExadataフル・ラックの接続方法を示します。

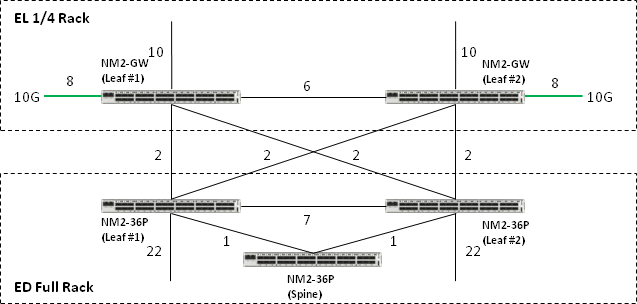

図B-6 Exalogicクォーター・ラックとExadataフル・ラック

「図B-6 Exalogicクォーター・ラックとExadataフル・ラック」の説明

図B-6のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。
