B.2 Exalogic 1/8ラックとExadataハーフ・ラックの接続

図B-2に、同じInfiniBandファブリック上での、Exalogic 1/8ラックとExadataハーフ・ラックの接続方法を示します。

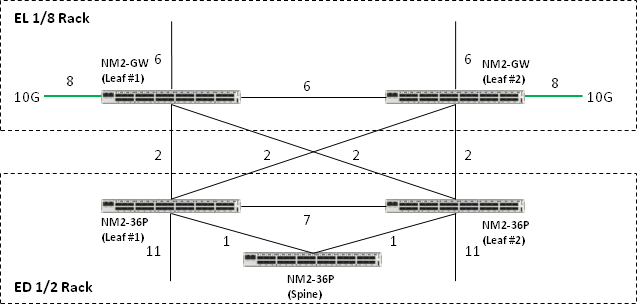

図B-2 Exalogic 1/8ラックとExadataハーフ・ラック

「図B-2 Exalogic 1/8ラックとExadataハーフ・ラック」の説明

図B-2のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。
