B.3 Exalogic 1/8ラックとExadataフル・ラックの接続

図B-3に、同じInfiniBandファブリック上での、Exalogic 1/8ラックとExadataフル・ラックの接続方法を示します。

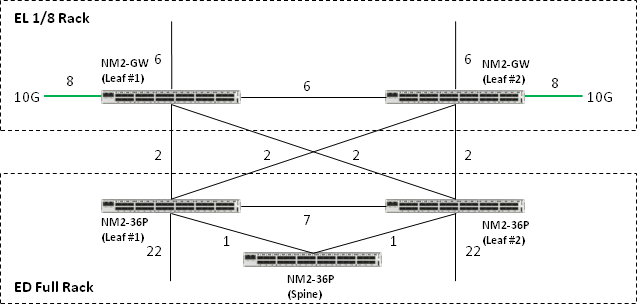

図B-3 Exalogic 1/8ラックとExadataフル・ラック

「図B-3 Exalogic 1/8ラックとExadataフル・ラック」の説明

図B-3のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。
