B.4 Exalogicクォーター・ラックとExadataクォーター・ラックの接続

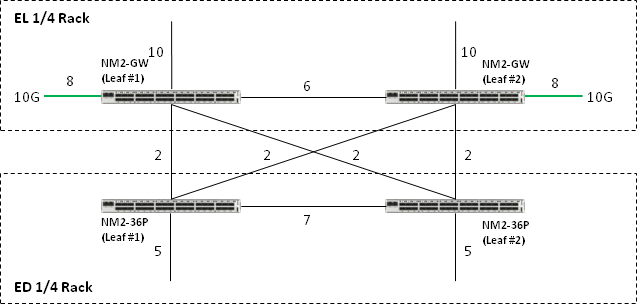

図B-4に、同じInfiniBandファブリック上での、Exalogicクォーター・ラックとExadataクォーター・ラックの接続方法を示します。

図B-4 Exalogicクォーター・ラックとExadataクォーター・ラック

「図B-4 Exalogicクォーター・ラックとExadataクォーター・ラック」の説明

図B-4のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。

この使用例は、「Exalogicマシン・クォーター・ラックとExadataデータベース・マシン・クォーター・ラックの接続」で詳細に説明されています。これは、完全を期すためにこの付録に含まれています。
