B.11 Exalogicフル・ラックとExadataハーフ・ラックの接続

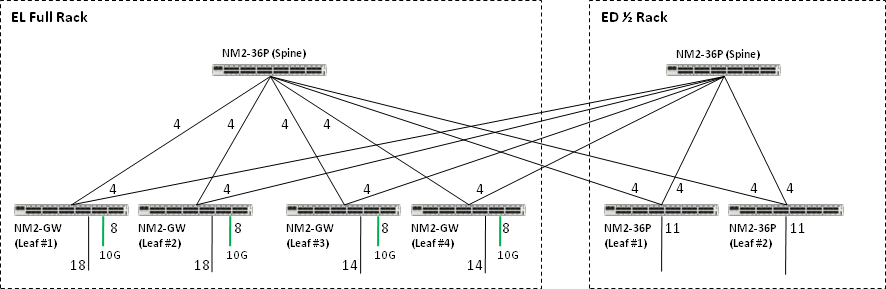

図B-11に、同じInfiniBandファブリック上での、Exalogicフル・ラックとExadataハーフ・ラックの接続方法を示します。

図B-11 Exalogicフル・ラックとExadataハーフ・ラック

「図B-11 Exalogicフル・ラックとExadataハーフ・ラック」の説明

図B-11のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチを表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36を表します。
