B.12 Exalogicフル・ラックとExadataフル・ラックの接続

図B-12に、同じInfiniBandファブリック上での、Exalogicフル・ラックとExadataフル・ラックの接続方法を示します。

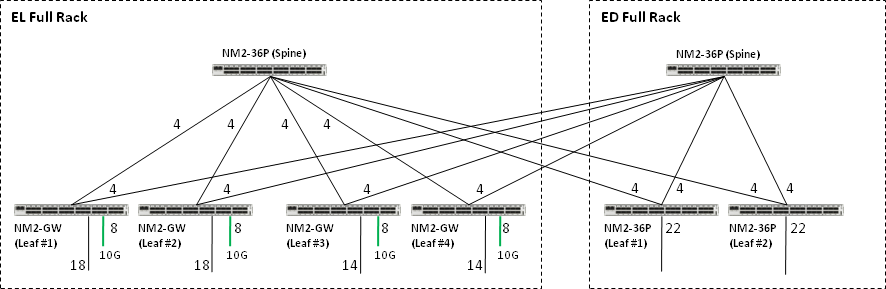

図B-12 Exalogicフル・ラックとExadataフル・ラック

「図B-12 Exalogicフル・ラックとExadataフル・ラック」の説明

図B-12のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36(スパイン・スイッチ)を表します。

この構成では、Exadataマシン内の配線はそのまま維持されます。ExalogicマシンでのトラフィックおよびExalogicとExadata間のトラフィックでのみ、スパイン・スイッチが使用されます。Exadataマシンのローカル・トラフィックは、Exadataマシンのリーフ・スイッチに限定されます。InfiniBandサブネットを作成して、再配線なしでトラフィックを分離できます。

この使用例は、「Exalogicマシン・クォーター・ラックとExadataデータベース・マシン・クォーター・ラックの接続」で詳細に説明されています。これは、完全を期すためにこの付録に含まれています。
