A.8 2台のExalogicハーフ・ラックの接続

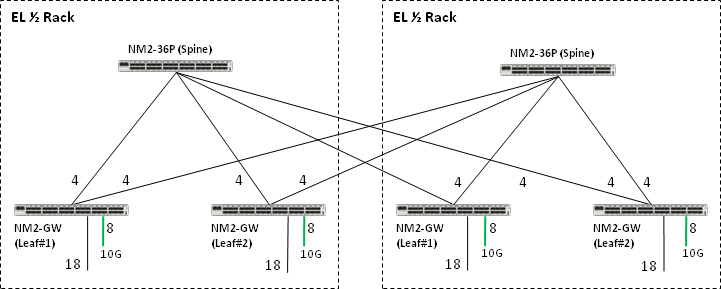

図A-8に、同じInfiniBandファブリック上での、2台のExalogicハーフ・ラックの接続方法を示します。

図A-8 2台のExalogicマシン・ハーフ・ラック

図A-8の説明が続きます
「図A-8 2台のExalogicマシン・ハーフ・ラック」の説明

図A-8NM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36(スパイン・スイッチ)を表します。

この構成では、ゲートウェイ・スイッチ(リーフ・スイッチ)からの8本のアップリンクがSun Datacenter InfiniBand Switch 36(スパイン・スイッチ)に配線されます。各リーフ・スイッチは各スパイン・スイッチに接続しています。
