A.9 Exalogicハーフ・ラックとExalogicフル・ラックの接続

図A-9に、同じInfiniBandファブリック上での、Exalogicハーフ・ラックとExalogicフル・ラックの接続方法を示します。

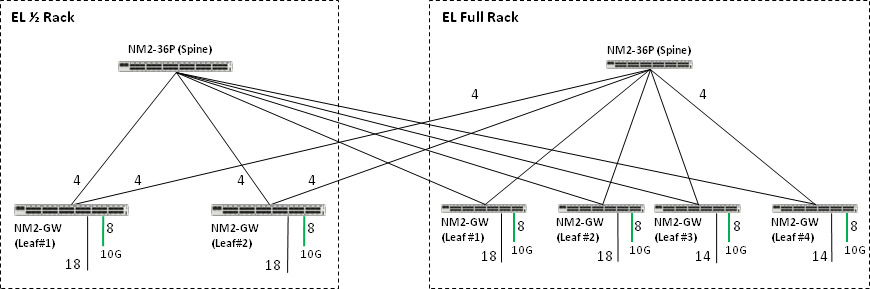

図A-9 Exalogicハーフ・ラックとExalogicフル・ラック

「図A-9 Exalogicハーフ・ラックとExalogicフル・ラック」の説明

図A-9のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36(スパイン・スイッチ)を表します。

この構成では、ゲートウェイ・スイッチ(リーフ・スイッチ)からの6本のアップリンクがSun Datacenter InfiniBand Switch 36(スパイン・スイッチ)に配線されます。各リーフ・スイッチは各スパイン・スイッチに接続しています。
