A.10 2台のExalogicフル・ラックの接続

図A-10に、同じInfiniBandファブリック上での、2台のExalogicフル・ラックの接続方法を示します。

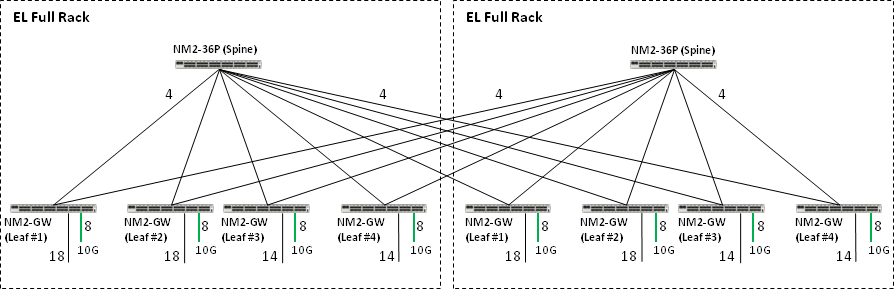

図A-10 2台のExalogicフル・ラック

図A-10のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。NM2-36Pは、Sun Datacenter InfiniBand Switch 36(スパイン・スイッチ)を表します。

この使用例は、「2台のExalogicマシン・フル・ラックの接続」で詳細に説明されています。これは、完全を期すためにこの付録に含まれています。
