6.2 Exalogicマシン・フル・ラックとExadataデータベース・マシン・フル・ラックの接続

この項の内容は次のとおりです。

6.2.1 接続図

図6-1に、Exalogicマシン・フル・ラックをExadataデータベース・マシン・フル・ラックに接続する方法を示します。

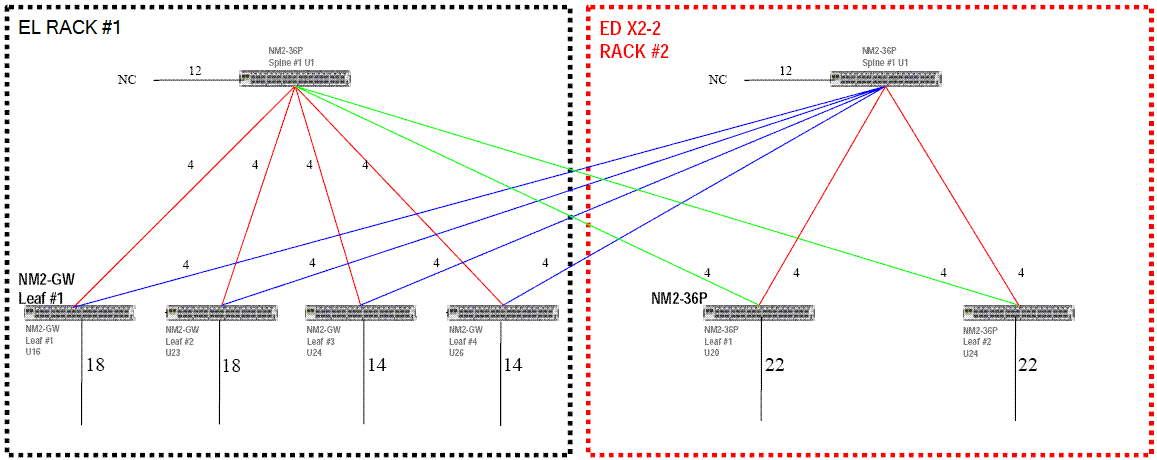

図6-1 マルチラックの使用例におけるExalogicマシン・フル・ラックとExadataデータベース・マシン・フル・ラックの接続

「図6-1 マルチラックの使用例におけるExalogicマシン・フル・ラックとExadataデータベース・マシン・フル・ラックの接続」の説明

Exalogicマシン・フル・ラックのSun Network QDR InfiniBand Gateway Switch (NM2-GW) はそれぞれのローカル・スパイン・スイッチ(Sun Datacenter InfiniBand Switch 36 (NM2-36P))に再接続します。図6-1(EL Rack #1)の赤い接続線を参照してください。

Exadataデータベース・マシン・フル・ラックの各リーフ・スイッチは、ローカル・スパイン・スイッチに接続されています。図6-1(ED X2-2 Rack #2)の赤い接続線を参照してください。

次に、Exalogicマシン・フル・ラックのリーフ・スイッチは、Exadataデータベース・マシン・フル・ラックのスパイン・スイッチに接続されています。図6-1の青い接続線を参照してください。

最後に、Exadataデータベース・マシン・フル・ラックの各リーフ・スイッチは、Exalogicマシンのスパイン・スイッチに接続されています。図6-1の緑色の接続線を参照してください。

6.2.2 Exalogicマシン・フル・ラックとExadataデータベース・マシン・フル・ラックの接続

Exalogicマシン・フル・ラックをExadataデータベース・マシン・フル・ラックに接続する手順は次のとおりです。

6.2.2.1 Exalogicマシン・フル・ラックでの出荷時に接続されているケーブル(クロス接続)の取外し

表6-1は、取り外す必要があるExalogicマシンの出荷時のクロス接続(ケーブル)を示しています。

システムのネーミング規則は次のとおりです。Rは、Exalogicマシン・ラックを示します。たとえば、R1はラック1を表します。Uは、ラックでのユニットの高さを示します。たとえば、U24は、ラック・ユニット24を示します。U1はラックの最下部の位置で、U42はラックの最上部です。Exalogicマシンのラック・レイアウトの詳細は、『Oracle Exalogic Elastic Cloudマシン・オーナーズ・ガイド』を参照してください。

表6-1 Exalogicマシンで取り外す必要がある出荷時のクロス接続

ケーブルの接続元スロット(Exalogicマシン)	ポート	接続先スロット(Exalogicマシン)	ポート	長さ
R1-U16	0A	R1-U26	0A	2m
R1-U16	0B	R1-U26	0B	2m
R1-U16	1A	R1-U26	1A	2m
R1-U16	1B	R1-U26	1B	2m
R1-U16	2A	R1-U24	2A	2m
R1-U16	2B	R1-U24	2B	2m
R1-U16	3A	R1-U24	3A	2m
R1-U16	3B	R1-U24	3B	2m
R1-U23	0A	R1-U24	0A	1m
R1-U23	0B	R1-U24	0B	1m
R1-U23	1A	R1-U24	1A	1m
R1-U23	1B	R1-U24	1B	1m
R1-U23	2A	R1-U26	2A	1m
R1-U23	2B	R1-U26	2B	1m
R1-U23	3A	R1-U26	3A	1m
R1-U23	3B	R1-U26	3B	1m

注意:

表6-1のR1は、Exadataデータベース・マシン・フル・ラックに接続するExalogicマシン・フル・ラックを示しています。

6.2.2.2 Exadataデータベース・マシン・フル・ラックでの出荷時に接続されているケーブル(クロス接続)の取外し

表6-2は、取り外す必要があるExadataデータベース・マシンの出荷時のクロス接続(ケーブル)を示しています。

表6-2 Exadataデータベース・マシンで取り外す必要がある出荷時のクロス接続

ケーブルの接続元スロット(Exadataデータベース・マシン)	ポート	接続先スロット(Exadataデータベース・マシン)	ポート	長さ
R2-U20	8A	R2-U24	8A	2m
R2-U20	9A	R2-U24	9B	2m
R2-U20	9B	R2-U24	9A	2m
R2-U20	10A	R2-U24	10B	2m
R2-U20	10B	R2-U24	10A	2m
R2-U20	11A	R2-U24	11B	2m
R2-U20	11B	R2-U24	11A	2m
R2-U24	8B	R2-U1	0B	3m
R2-U20	8B	R2-U1	1B	3m

注意:

表6-2のR2は、Exalogicマシン・フル・ラック(R1)に接続するExadataデータベース・マシン・フル・ラックを示しています。

6.2.2.3 Exalogicマシン・フル・ラックの各リーフ・スイッチをスパイン・スイッチに接続

表6-3は、Exalogicマシン・ラック内でリーフ・スイッチ(NM2-GW)をスパイン・スイッチ(NM2-36P)に接続するために使用する必要がある、3mケーブルを示しています。3mケーブルは、Exalogicマシンに同梱されています。Exalogicマシンのフル・ラックとハーフ・ラックの構成のみに、スパイン・スイッチU1が含まれています。スパイン・スイッチは、デフォルトでは接続されていません。

表6-3 Exalogicマシン・フル・ラックにおける各リーフ・スイッチからスパイン・スイッチへの3mケーブルの接続

ケーブルの接続元スロット(Exalogicマシン)	ポート	接続先スロット(Exalogicマシン)	ポート	長さ
R1-U26	0A	R1-U1	3A	3m
R1-U26	0B	R1-U1	3B	3m
R1-U26	1A	R1-U1	4A	3m
R1-U26	1B	R1-U1	4B	3m
R1-U24	0A	R1-U1	5A	3m
R1-U24	0B	R1-U1	5B	3m
R1-U24	1A	R1-U1	6A	3m
R1-U24	1B	R1-U1	6B	3m
R1-U23	0A	R1-U1	7A	3m
R1-U23	0B	R1-U1	7B	3m
R1-U23	1A	R1-U1	8A	3m
R1-U23	1B	R1-U1	8B	3m
R1-U16	0A	R1-U1	9A	3m
R1-U16	0B	R1-U1	9B	3m
R1-U16	1A	R1-U1	10A	3m
R1-U16	1B	R1-U1	10B	3m

注意:

表6-3のR1は、Exadataデータベース・マシン・フル・ラックに接続するExalogicマシン・フル・ラックを示しています。

6.2.2.4 Exadataデータベース・マシン・フル・ラックの各リーフ・スイッチをスパイン・スイッチに接続

表6-4は、リーフ・スイッチをExadataデータベース・マシン・フル・ラックのスパイン・スイッチ(NM2-36P)に接続するために使用する必要がある、3mケーブルを示しています。3mケーブルは、Exadataデータベース・マシンに同梱されています。

表6-4 Exadataデータベース・マシンの各リーフ・スイッチからExadataデータベース・マシンのスパイン・スイッチへの3mケーブルの接続

ケーブルの接続元スロット(Exadataデータベース・マシン)	ポート	接続先スロット(Exadataデータベース・マシン)	ポート	長さ
R2-U20	8A	R2-U1	11B	3m
R2-U20	8B	R2-U1	12B	3m
R2-U20	9A	R2-U1	13B	3m
R2-U20	9B	R2-U1	14B	3m
R2-U24	8A	R2-U1	11A	3m
R2-U24	8B	R2-U1	12A	3m
R2-U24	9A	R2-U1	13A	3m
R2-U24	9B	R2-U1	14A	3m

注意:

表6-4のR2は、Exalogicマシン・フル・ラック(R1)に接続するExadataデータベース・マシン・フル・ラックを示しています。

6.2.2.5 Exalogicのリーフ・スイッチをExadataデータベース・マシンのスパイン・スイッチに接続

表6-5は、Exalogicマシン・ラック内でリーフ・スイッチ(NM2-GW)をスパイン・スイッチ(NM2-36P)に接続するために使用する必要がある、5mケーブルを示しています。3mケーブルは、Exalogicマシンに同梱されています。スパイン・スイッチは、デフォルトでは接続されていません。

表6-5 Exalogicマシン・フル・ラックにおける各リーフ・スイッチからスパイン・スイッチへの5mケーブルの接続

ケーブルの接続元スロット(Exalogicマシン)	ポート	接続先スロット(Exadataデータベース・マシン)	ポート	長さ
R1-U26	2A	R2-U1	3A	5m
R1-U26	2B	R2-U1	3B	5m
R1-U26	3A	R2-U1	4A	5m
R1-U26	3B	R2-U1	4B	5m
R1-U24	2A	R2-U1	5A	5m
R1-U24	2B	R2-U1	5B	5m
R1-U24	3A	R2-U1	6A	5m
R1-U24	3B	R2-U1	6B	5m
R1-U23	2A	R2-U1	7A	5m
R1-U23	2B	R2-U1	7B	5m
R1-U23	3A	R2-U1	8A	5m
R1-U23	3B	R2-U1	8B	5m
R1-U16	2A	R2-U1	9A	5m
R1-U16	2B	R2-U1	9B	5m
R1-U16	3A	R2-U1	10A	5m
R1-U16	3B	R2-U1	10B	5m

注意:

表6-5のR1は、Exadataデータベース・マシン・フル・ラック(R2)に接続するExalogicマシン・フル・ラックを示しています。

6.2.2.6 Exadataデータベース・マシンのリーフ・スイッチをExalogicマシンのスパイン・スイッチに接続

表6-6は、Exadataデータベース・マシンのリーフ・スイッチをExalogicマシン・フル・ラックのスパイン・スイッチ(NM2-36P)に接続するために使用する必要がある、5mケーブルを示しています。5mケーブルは、Exadataデータベース・マシンに同梱されています。

表6-6 Exadataデータベース・マシンの各リーフ・スイッチからExalogicマシンのスパイン・スイッチへの5mケーブルの接続

ケーブルの接続元スロット(Exadataデータベース・マシン)	ポート	接続先スロット(Exalogicマシン)	ポート	長さ
R2-U20	10A	R1-U1	11B	5m
R2-U20	10B	R1-U1	12B	5m
R2-U20	11A	R1-U1	13B	5m
R2-U20	11B	R1-U1	14B	5m
R2-U24	10A	R1-U1	11A	5m
R2-U24	10B	R1-U1	12A	5m
R2-U24	11A	R1-U1	13A	5m
R2-U24	11B	R1-U1	14A	5m

注意:

表6-6のR2は、Exalogicマシン・フル・ラック(R1)に接続するExadataデータベース・マシン・フル・ラックを示しています。
