バック・パネル・ポートおよびネットワーク・インタフェースの接続

システムは、システム・コントローラ0のみに接続されるコンソール(7)を除いて同じ配線の2つのシステム・コントローラ(SC)を用意しています。

---

注意 - 適切に動作するように、システム・コントローラ0のみに接続されるコンソール(7)を除いて、両方のシステム・コントローラを同じ配線にする必要があります。すべての他の配線手順は、両方のコントローラに適用されます。

---

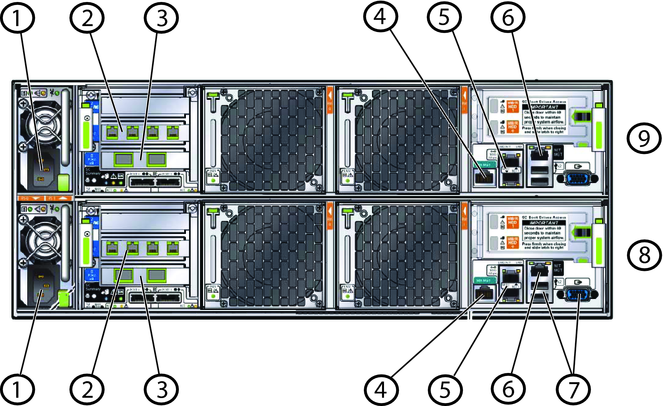

次の図は、バック・パネル・ケーブル接続を示しています。

コールアウト ラベル イーサネット 結合 説明 1 電源コネクタ。 2 PCIe 1 Eth 7、6、5、4(左から右) bond1、bond2 Eth 4およびEth 5はbond1、Eth 6およびEth 7はbond2として構成されます。これらのポートは、カスタム構成または個別のバックアップ、障害時リカバリおよびネットワーク管理に使用されます。 3 PCIe 0 Eth 8、Eth 9 xbond0 2つの10–GbEポート。10–GbEシステムでは、これらをパブリック・ネットワークに接続します。 注意 - 10–GbEシステムでは、これらをパブリック・ネットワークに接続する必要があります。1–GbEシステムでは、これらをパブリック・ネットワークに接続しないでください。 4 SerMgt Oracle ILOMおよびシステム・コンソールへのシリアル・コネクタ。 5 ネット0、ネット1 Eth2、Eth3 bond0 2つの1–GbEコネクタ。1–GbEシステムでは、これらをパブリック・ネットワークに接続します。 注意 - 1–GbEシステムでは、これらをパブリック・ネットワークに接続する必要があります。10–GbEシステムでは、これらをパブリック・ネットワークに接続しないでください。 6 NetMgt Oracle ILOMのイーサネット接続。 7 USBおよびビデオ システム・コンソールの接続に使用されます。 注意 - システム・コントローラ0のコンソールにのみ接続します。 8 システム・コントローラ0。 9 システム・コントローラ1。

最小のネットワーク接続性のシステムを配線する手順

最小のネットワーク接続性では、各SCに対して1-GbEまたは10-GbEネットワーク・ポートを接続します。

1. 2本のシステム電源コードを接地した電源コンセントおよびシステム(1)のバック・パネルのACコネクタに接続します。

   システムに電源を投入すると、緑色のSP OK LEDが約5分間点滅してから、常時点灯になります。これは、コントローラがOracle ILOMがアクティブでホストがオフになっているスタンバイ電源モードであることを示します。

2. 各SCに次のいずれかを実行します。

   • 1-GbEネットワークでは、NET0およびNET1(5)とパブリック・ネットワーク・スイッチの間でイーサネット・ケーブルを接続します。

   • 10-GbEネットワークでは、PCIe 0(3)の2つのコネクタおよびパブリック・ネットワーク・スイッチの間に光ファイバ・ケーブルまたは銅ケーブルを接続します。

   ---

   注意 - パブリック・ネットワークをNET0またはNET1(bond0)あるいはPCIe 0(Xbond0)の2つのコネクタに接続する必要があります。他のポートをパブリック・ネットワークに接続しないでください。

   ---

   ---

   注意 - 未使用のポートは、個別のバックアップ、障害時リカバリおよび管理ネットワークの外部アクセスなどの他の用途に使用できます。『Oracle Database Applianceインストレーション、構成およびユーザーズ・ガイド』の説明に従ったカスタム構成が必要です。

   ---
