2 システム機能

この章では、Oracle Database Applianceの機能について説明します。内容は、次のとおりです。

• システムのフロント・パネルの機能

• システムのバック・パネルの機能

• システムの物理仕様

• サポートされているコンポーネントおよび機能

システムのフロント・パネルの機能

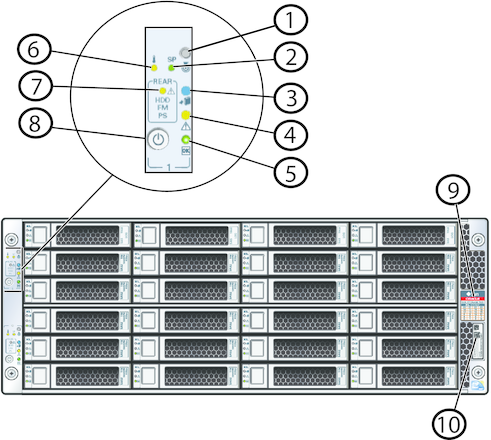

Oracle Database Applianceには、2つのサーバー・ノード(SN0とSN1)が含まれています。これらは、システム・コントローラとも呼ばれます。次の表は、Oracle Database Applianceのフロント・パネルおよびそのコンポーネントを示しています。

---

注意 - システムには、アイテム1～8が2つずつあります(各サーバー・ノードに1つずつ)。RFID、製品シリアル番号タグ、ドライブ・マップは1つしかありません。

---

図の凡例 1 位置特定ボタン/LED (白色) 6 システム過熱LED (オレンジ色) 2 SP (サービス・プロセッサ) OK LED (緑色 = OK、濃い黄色 = 障害) 7 後部HDD (ハード・ディスク・ドライブ)/PS (電源)/ファン・フォルトLED (濃い黄色) 3 サーバー・ノードの取外し準備完了LED (青) 8 電源ボタン(凹型) 4 保守要求LED (オレンジ色) 9 ドライブ・マップ 5 電源/OK LED (緑色) 10 RFID (無線自動識別)と製品シリアル番号タグ

システムのバック・パネルの機能

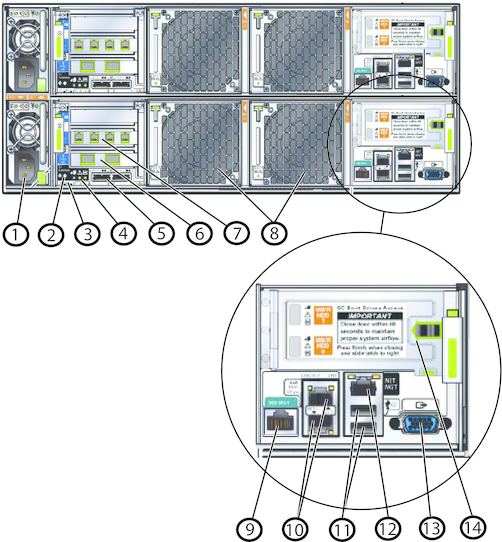

次の図は、Oracle Database Applianceのバック・パネルを表し、SN0のコンポーネントを示しています。SN1のコンポーネントも同じです。

図の凡例 1 電源装置(PSU)。 2 位置特定ボタン/LED (白色)。 3 ホスト・マスク不可能割込み(NMI)およびSPソフト・リセットのボタン(凹型)。 4 ステータスLED: サーバー・ノードの取外し準備完了LED (青) 保守要求LED (オレンジ色) 電源/OK LED (緑色) 5 外部MiniSASポート(各サーバー・ノードに2つ) – 予約済。これらのポートを使用したり、ケーブルをつないだりしないでください。 6 PCIe 0 – 10GBパブリック・ネットワーク用のイーサネット・ポート: Eth8、Eth9 Xbond0 7 PCIe 1 – ネットワーク・インタフェース・ポート: Eth4、Eth5、Eth6、Eth7 bond1、bond2 8 ファン。 9 SerMgt – シリアル管理ポート。Oracle ILOMへのシリアル接続。 10 Net0とNet1 – 1GBパブリック・ネットワーク用のネットワーク・ポート: Eth2、Eth3 bond0 11 USBポート。 12 NetMgt – ネットワーク管理ポート。Oracle ILOMへのネットワーク接続。 13 コンソールへのビデオ・コネクタ。 14 背面ハード・ディスク・ドライブ(RHDD) (各サーバー・ノードに2つ)。 注意 - RHDDはヒンジ・アクセス・パネルの背面にあります。

システムの物理仕様

次の表は、Oracle Database Applianceの物理仕様を示しています。

パラメータ 値 高さ 6.9インチ(175.1mm) 幅(取付け耳を含まない) 17.2インチ(437mm) 幅(取付け耳を含む) 19インチ(482.6mm) 奥行き(ファン・モジュールの背面の方向) 30インチ(762mm) 奥行き(ファン・モジュールのハンドルおよびラッチの方向) 30.8インチ(782mm) 重量 160lbs(72.6kg)

サポートされているコンポーネントおよび機能

次の表は、Oracle Database Applianceのコンポーネントおよび機能を示しています。

コンポーネント 説明 サーバー・ノード シャーシごとに2つのサーバー・ノード。各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。下のサーバー・ノードはSN0で、上のサーバー・ノードはSN1です。 CPU 1サーバー・ノード当たり2個の6コア95ワットCPUと、96GBのメモリーを搭載。 メモリー 各サーバー・ノードは、6個のレジスタ付き1333MHz、DDR3 LV、8GB DIMM (シングルランクまたはデュアルランク)、最大12個のDIMMで構成されます。 注意 - クアッドランクDIMMはサポートされていません。 ストレージ・デバイス 次のストレージ構成がシステムにサポートされます。 スロット0-19に20個の3.5インチSAS 600GB HDD。 スロット20-23に4個の3.5インチSAS 73GB SSD。 次のストレージ構成が各サーバー・ノードにサポートされます。 オペレーティング・システムの記憶域およびシステム・ブートに確保される2つの背面から使用できる2.5インチSATA 500GB HDD。 1つの4GB USBサムドライブを内蔵。 USB 2.0ポート サーバー・ノードごとに背面に2つおよび内部に1つ。 PCI Express (PCIe) 2.0 I/Oスロット サーバー・ノードごとに3つの外部ロープロファイルPCIe Gen2スロット(x8)。各PCIeスロットは、次の内容をサポートします。 PCIeスロット2: デュアルポートSAS-2ホスト・バス・アダプタ。 PCIeスロット1: クァッドポート1GbイーサネットNIC。 PCIeスロット0: デュアルポート10GbイーサネットNIC。 1つの内部ロープロファイルPCIe Gen2スロット(x8)。基本構成の一部としてのデュアルポートSAS2 HBA。 クラスタ・デバイス サーバー・ノードとサーバー・ノードを接続した1つの統合クラスタ・デバイスが各サーバー・ノードに用意されています。各統合クラスタ・デバイスは、2つの内部ギガビット・イーサネット(GbE)ポートおよび2つの内部デュアルポートUARTポートを用意しています。 イーサネット・ポート 各サーバー・ノードに2つの10/100/1000 RJ-45 GbEポート(バック・パネル)。 ネットワーク管理(NetMgt)ポート 各サーバー・ノードに1つのサービス・プロセッサ(SP)専用10/100 RJ-45 GbEポート(バック・パネル)。 シリアル管理(SerMgt)ポート 各サーバー・ノードに1つのRS-232 RJ-45シリアル・ポート(バック・パネル)。 VGAポート 各サーバー・ノードの1つのバック・パネルの高密度HD15ビデオ・ポート。 サービス・プロセッサ(SP) 各サーバー・ノードには次の機能を持つサービス・プロセッサが1つあります。 SPサブシステムを使用。 業界標準のIPMI機能セットをサポートするベースボード管理コントローラ(BMC)を搭載。 IP上でリモートKVMSをサポート。 専用の10/100BaseT管理ポートを使用し、オプションでホストGbEポートのいずれかを使用するSPへのイーサネット・アクセスをサポートします(サイドバンド管理) 電源 シャーシごとの2つのホット・スワップ可能な電源。 冷却ファン サーバー・ノードごとの2つのホット・スワップ可能な冗長ファン・モジュール。 オペレーティング・システム Oracle Linux 5.5。 管理ソフトウェア Oracle Integrated Lights Out Manager (ILOM) 3.0。 Oracle OneCommand。
