Oracle ILOM SNMP MIB

SNMP 구현의 기본 구성 요소는 MIB(Management Information Base)입니다. MIB는 관리 대상 노드의 사용 가능한 정보를 설명하는 텍스트 파일입니다. 트리와 같은 이 계층형 시스템은 각각 고유 식별자 또는 객체 ID가 있는 데이터 객체 목록으로 네트워크의 리소스에 대한 정보를 분류합니다. 따라서 MIB는 SNMP 에이전트에서 액세스할 수 있는 데이터 객체 또는 변수를 정의합니다. 관리 스테이션이 관리 대상 노드에서 정보를 요청하면 에이전트가 요청을 받아 MIB에서 적절한 정보를 검색합니다. Oracle ILOM에서는 MIB를 통해 서버의 네트워크 구성, 상태 및 통계에 액세스할 수 있습니다.

SNMP MIB는 Oracle ILOM 펌웨어의 일부입니다. Oracle ILOM에서 직접 MIB를 다운로드할 수 있습니다. MIB에 대한 자세한 내용 및 Oracle ILOM에서 MIB를 다운로드하는 것과 관련된 지침은 Before You Begin Download SNMP MIBs를 참조하십시오.

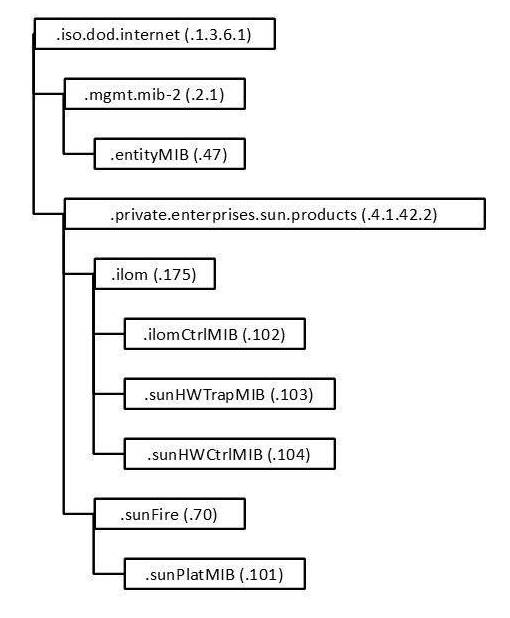

다음 그림은 표준 MIB 계층과 해당 계층에서 Oracle ILOM MIB 모듈의 위치를 보여줍니다. Oracle ILOM MIB 모듈은 다음에 나오는 표에 설명되어 있습니다.

그림 1  Oracle ILOM MIB 모듈의 위치

다음 표는 Oracle ILOM MIB 모듈 및 각 MIB 이름에 대한 객체 ID를 보여줍니다.

표 1  Oracle ILOM MIB 모듈, 객체 ID 및 MIB 이름에 대한 설명

MIB 이름 설명 MIB 객체 ID ENTITY-MIB 단일 SNMP 에이전트에서 지원하는 여러 물리적 엔티티를 나타내는 MIB 모듈입니다. 주 -  entPhysicalTable은 구현된 이 MIB에만 속합니다. 1.3.6.1.2.1.47 SUN-ILOM-CONTROL-MIB 이 MIB는 모든 Oracle ILOM 기능을 구성 및 관리할 수 있는 객체를 제공합니다. 이 MIB가 적용되는 구성에는 권한 부여, 인증, 로깅, 서비스, 네트워킹 및 펌웨어 관리와 같은 기능이 포함됩니다. 1.3.6.1.4.1.42.2.175.102 SUN-HW-TRAP-MIB 이 MIB는 Oracle Sun 서버 플랫폼에서 생성할 수 있는 하드웨어 관련 알림/트랩을 설명합니다. Oracle ILOM에서 SNMP 트랩을 관리하는 것과 관련된 자세한 내용은 Configuring SNMP Settings in Oracle ILOM을 참조하십시오. 1.3.6.1.4.1.42.2.175.103 SUN-HW-CTRL-MIB 이 MIB를 통해 Oracle ILOM을 사용하는 모든 Oracle Sun 서버 플랫폼 장치를 제어할 수 있습니다. 주 -  이 MIB의 전원 관리 부분만 구현됩니다. 1.3.6.1.4.1.42.2.175.104 SUN-PLATFORM- MIB 이 MIB는 시스템에 모델링된 각 엔티티가 entPhysicalTable의 확장을 통해 표시되는 ENTITY-MIB(RFC 2737)에 대한 확장을 제공합니다. 1.3.6.1.4.1.42.2.70.101

다음 표에 나열된 표준 MIB의 일부가 Oracle ILOM에서 구현되었습니다.

표 2  Oracle ILOM에서 구현되는 표준 MIB

MIB 이름 설명 MIB 객체 ID IF-MIB 네트워크 인터페이스 하위 계층의 일반 객체를 설명하는 MIB 모듈입니다. 이 MIB는 MIB-II ifTable의 업데이트된 버전으로, RFC 1229에 정의된 확장을 통합합니다. 1.3.6.1.2.1.31 IP-MIB IP 경로 관리를 제외하고 IP 및 ICMP 구현을 관리하는 MIB 모듈입니다. 1.3.6.1.2.1.4. SNMP-FRAMEW ORK-MIB SNMP 관리 아키텍처 MIB입니다. 1.3.6.1.6.3.10 SNMPv2-MIB SNMP 엔티티의 MIB 모듈입니다. 주 -  이 MIB 모듈의 시스템 및 SNMP 그룹만 Oracle ILOM에 적용됩니다. 1.3.6.1.6.3.1 TCP-MIB TCP 구현을 관리하는 MIB 모듈입니다. 1.3.6.1.2.1.49 UDP-MIB UDP 구현을 관리하는 MIB 모듈입니다. 1.3.6.1.2.1.50

다음 표는 Oracle ILOM SNMP 구현을 지원하는 데 사용되는 MIB를 보여줍니다.

표 3  Oracle ILOM SNMP 구현을 지원하는 데 사용되는 MIB

MIB 이름 설명 MIB 객체 ID HOST-RESOURC ES-MIB 이 MIB는 호스트 시스템을 관리하는 데 사용됩니다. MIB는 UNIX 변형을 실행하는 PC 및 시스템을 포함하여 모든 인터넷 호스트에 공통적인 속성을 지원합니다. 1.3.6.1.2.1.25.1 IANAifType-MIB 이 MIB 모듈은 IANAifType Textual Convention을 정의하므로 MIB-II의 ifTable에 정의된 ifType 객체의 열거형 값을 정의합니다. 1.3.6.1.2.1.30 NOTIFICATION- LOG-MIB 이 MIB 모듈은 SNMP 알림(트랩)을 기록하는 데 사용됩니다. 1.3.6.2.1.92.1.1.3 SNMP-MPD-MIB 이 MIB 모듈은 메시지 처리 및 전달에 사용됩니다. 1.3.6.1.6.3.11 SNMPv2-TM 이 MIB 모듈은 SNMP 전송 매핑에 사용됩니다. 1.3.6.1.6.3.19 SNMPv2-SMI 이 MIB 모듈에는 버전 2 관리 정보 구조에 대한 정의가 포함되어 있습니다. 1.3.6.1.6
