Combinaciones de indicadores LED

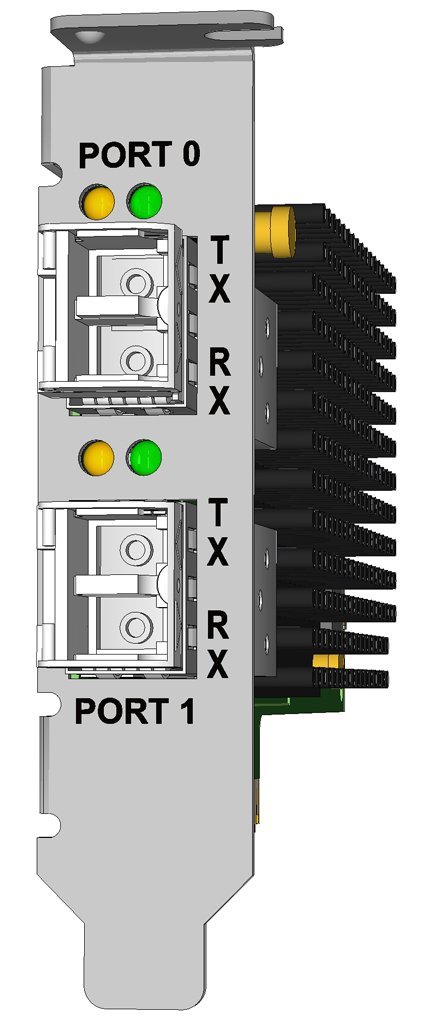

En la Figure 2–8, se muestran todos los indicadores LED del HBA universal.

Figura 2-8  Indicadores LED de HBA óptico universal

image:Figura en la que se muestran los indicadores LED del HBA universal.

Cada puerto tiene un conjunto correspondiente de LED que proporcionan una indicación visual del estado operativo.

En la Table 2–2, se resumen las combinaciones de indicadores LED presentes en el modo FC del HBA universal y se explica su significado. Consulte la Figure 2–8 para determinar la ubicación de los LED.

Tabla 2-2  Estado de LED de modo FC
LED verde
LED amarillo
Estado
Apagado
Apagado
Fallo de inicio (placa inactiva)
Apagado
Encendido
Fallo de POST (placa inactiva)
Apagado
Parpadeo lento
Fallo de inicio después de POST
Apagado
Parpadeo rápido
No definido
Apagado
Parpadeo
Procesamiento de POST en curso
Encendido
Apagado
Fallo en módulo de código común
Encendido
Encendido
Fallo en módulo de código común
Encendido
Un parpadeo rápido
Normal (enlace establecido en 2 GFC) (sólo compatibilidad heredada)
Encendido
Dos parpadeos rápidos
Normal (enlace establecido en 4 GFC)
Encendido
Tres parpadeos rápidos
Normal (enlace establecido en 8 GFC)
Encendido
Cuatro parpadeos rápidos
Normal (enlace establecido en 16 GFC)
Encendido
Parpadeo
No definido
Parpadeo lento
Apagado
Enlace normal no establecido
Parpadeo lento
Encendido
No definido
Parpadeo lento
Parpadeo lento
No definido
Parpadeo lento
Parpadeo rápido
No definido
Parpadeo lento
Parpadeo
No definido
Parpadeo rápido
Apagado
No definido
Parpadeo rápido
Encendido
No definido
Parpadeo rápido
Parpadeo lento
No definido
Parpadeo rápido
Parpadeo rápido
Señalización
Parpadeo rápido
Parpadeo
No definido

Notas - En el modo FC, para los estados de velocidad de enlace, se hace un pausa de 1 segundo cuando el LED se apaga entre cada secuencia de parpadeos rápidos (2, 3 o 4). Observe la secuencia de LED durante varios segundos para asegurarse de que ha identificado el patrón de manera correcta.

En la Table 2–3, se resumen las combinaciones de indicadores LED presentes en el modo Ethernet del HBA universal y se explica su significado. Consulte la Figure 2–8 para determinar la ubicación de los LED.

Tabla 2-3  Estado de LED de modo Ethernet
LED verde
LED amarillo
Estado
Apagado
Apagado
Sin energía o enlace normal no establecido
Apagado
Encendido
Fallo de POST o configuración de SFP no válida
Apagado
Encendido
Normal (enlace establecido, pero sin actividad)
Parpadeo
Encendido
Normal (enlace establecido y con actividad)

Notas - En el modo Ethernet, para ver las diferencias entre el fallo de POST y el estado de enlace establecido, pero sin actividad, debe quitar el transceptor SFP+ o el cable de cobre. Si el patrón de LED persiste, se trata de un fallo de POST. Si el LED amarillo indica un estado de enlace establecido, pero sin actividad, el LED estará apagado, lo cual indica un enlace normal no establecido.
