Guía de instalación de Sun Storage 16 Gb Fibre Channel PCIe Universal Host Bus Adapter, Emulex

Salir de la Vista de impresión

Actualización: Julio de 2015



Reemplazo del soporte de bajo perfil con un soporte estándar

No es necesario que realice este procedimiento si piensa usar el soporte de bajo perfil que viene instalado en el HBA universal. En cambio, pase a Connecting the Optical and Copper Cables.

Se incluye un soporte estándar con el HBA universal en el kit de envío. En este procedimiento se describe cómo instalar el soporte estándar en el HBA, si es necesario.


Notas - Los adaptadores de bus de host estándar Sun Storage 16 Gb FC PCIe Universal HBA no se envían con los transceptores ópticos instalados en los conjuntos de jaulas. Los transceptores ópticos se venden por separado. Si hay transceptores ópticos instalados, siga el Step 1 y el Step 3 que se describen a continuación antes de extraer el soporte de bajo perfil. De lo contrario, siga con el Step 4 para extraer el soporte de bajo perfil.

Notas - Solo se permiten los transceptores admitidos. Si hay transceptores no válidos o no aprobados instalados y se inicia la placa, no se permitirá que los enlaces se activen. Para obtener información acerca de transceptores admitidos, consulte Changing the Operating Protocol Mode.
  1. Extraiga con cuidado el transceptor óptico del conjunto de jaula. Para ello, quítele el tapón antipolvo y, luego, tire de la palanca hacia afuera y hacia abajo para que se libere el seguro (consulte la Figure 2–1). No ejerza presión.

    Caution

    Precaución  - Este paso requiere delicadeza. Tenga cuidado para no dañar el transceptor óptico.

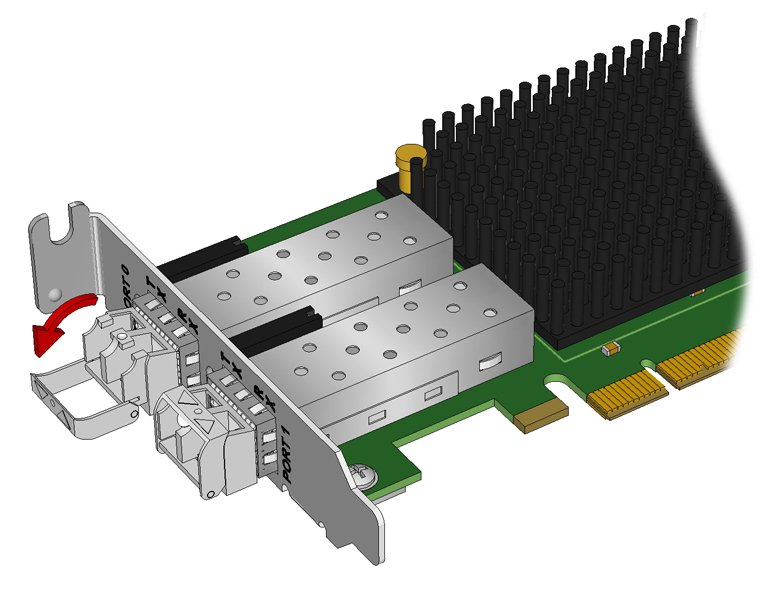

    Figura 2-1  Cómo liberar el seguro en el transceptor óptico


    image:Figura en la que se muestra cómo se libera el seguro en un transceptor óptico.
  2. Deslice el transceptor óptico hacia afuera del conjunto de jaula (consulte la Figure 2–2).

    El transceptor se deslizará hacia afuera con facilidad.

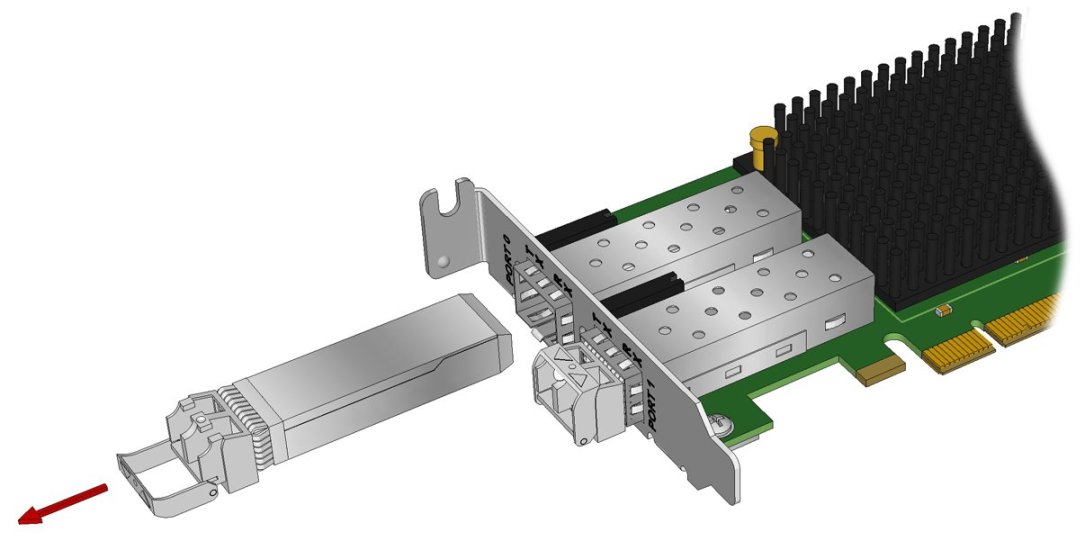

    Figura 2-2  Extracción del transceptor óptico


    image:Figura en la que se muestra cómo extraer el transceptor óptico.
  3. Teniendo en cuenta las precauciones frente a descargas electrostáticas, guarde el transceptor en un lugar donde esté protegido contra descargas electrostáticas.
  4. Quite los tornillos del soporte de montaje de la parte superior del HBA universal.

    En la Figure 2–3, se muestran los tornillos que se deben sacar del soporte.

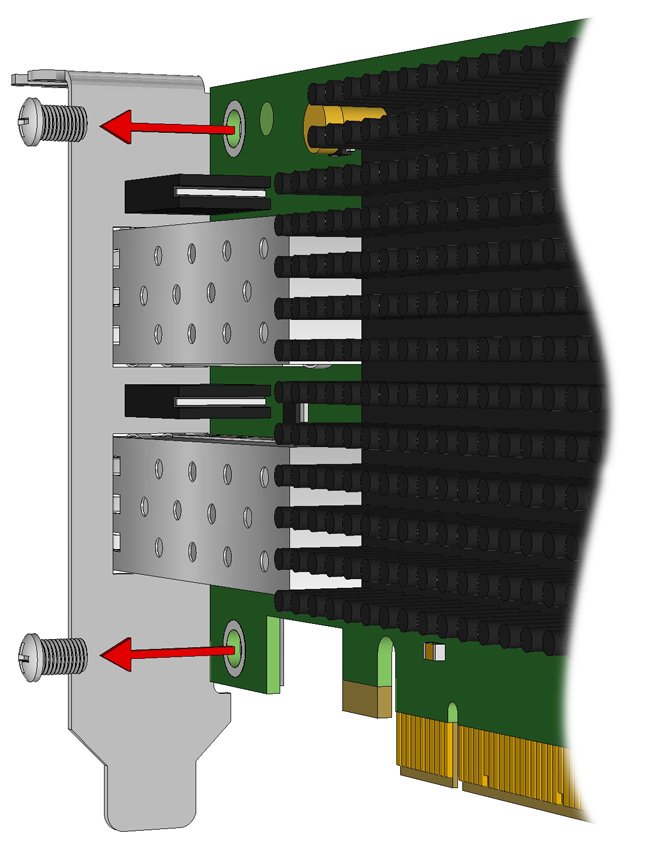

    Figura 2-3  Extracción de los tornillos de montaje del soporte


    image:Figura que muestra cómo se extrae el soporte.
  5. Quite el soporte de bajo perfil y guárdelo para usarlo en el futuro.

    Caution

    Precaución  - Tenga cuidado de no empujar el soporte más allá de las lengüetas de toma de tierra de la carcasa del transceptor. Asegúrese de que los diodos emisores de luz (LED) estén alineados adecuadamente con los orificios en el soporte.


  6. Vuelva a colocar los tornillos y a sujetar el HBA universal al soporte.
  7. Si el HBA universal tenía transceptores ópticos instalados, haga lo siguiente:
    1. Vuelva a instalar cada transceptor deslizándolo nuevamente hacia adentro de la carcasa.

      Cuando el seguro se traba, hace clic.

    2. Vuelva a colocar la palanca en su lugar.

      Figura 2-4  Transceptor óptico típico


      image:Imagen que muestra un transceptor óptico típico.
    3. Si no tiene pensado conectar los cables de inmediato al HBA universal, vuelva a colocar el tapón antipolvo en el transceptor.
