Sun Flash Accelerator F80 PCIe 卡包含以下硬件组件：

组件	说明
四个 SSD 闪存模块	总共 800 GB 的 24nm eMLC NAND 闪存直接装配在卡上的两个栈架中。每个闪存模块载有一个集成的多通道 NAND 闪存控制器。
PCI-E 到 SAS 协议控制器	卡的主机控制器具有 PCI-E 2.0 x8 主机接口，可连接 SAS/SATA x4 6 千兆位/秒协议控制器。
能量存储组件	能量存储组件的电量可支持运行一段时间以便彻底关闭任务，从而确保断电期间完整保留数据。

Sun Flash Accelerator F80 PCIe 卡是块存储设备，具有块大小优化功能。您可以将此卡用于非永久性数据或永久性数据。此卡具有很低的延时和 CPU 负担以及很高的性能。Sun Flash Accelerator F80 PCIe 卡采用高级的企业级多层存储单元 (enterprise multi-level cell, eMLC) NAND 技术进行设计，可实现高水准的性能和写入耐久性，同时提供比 SLC NAND 卡更大的容量。

Sun Flash Accelerator F80 PCIe 卡通过 Fusion-MPT(tm) 接口将自身作为具有四个驱动器的闪存卡提供给操作系统，且只需要极少的用户配置。该卡使用 SAS 控制器来工作，该控制器的驱动器固件在其内部处理器上运行。该控制器可连接最多四个嵌入式闪存模块。

例如，Sun Flash Accelerator F80 PCIe 卡可用的两个驱动器在 Oracle Solaris 操作系统中显示如下：

       2. c0t5002361000096074d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000096074
       3. c0t5002361000096412d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000096412
       4. c0t5002361000098849d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000098849
       5. c0t5002361000096282d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000096282
       6. c0t5002361000099524d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000099524
       7. c0t5002361000087004d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000087004
       8. c0t5002361000087090d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000087090
       9. c0t5002361000098913d0 <ATA-2E256-TU2-510B00-UI5F cyl 65533 alt 2 hd 32 sec 186>
          /scsi_vhci/disk@g5002361000098913

Sun Flash Accelerator F80 PCIe 卡使用窄板型半高半长 PCIe 板，如下图中所示。

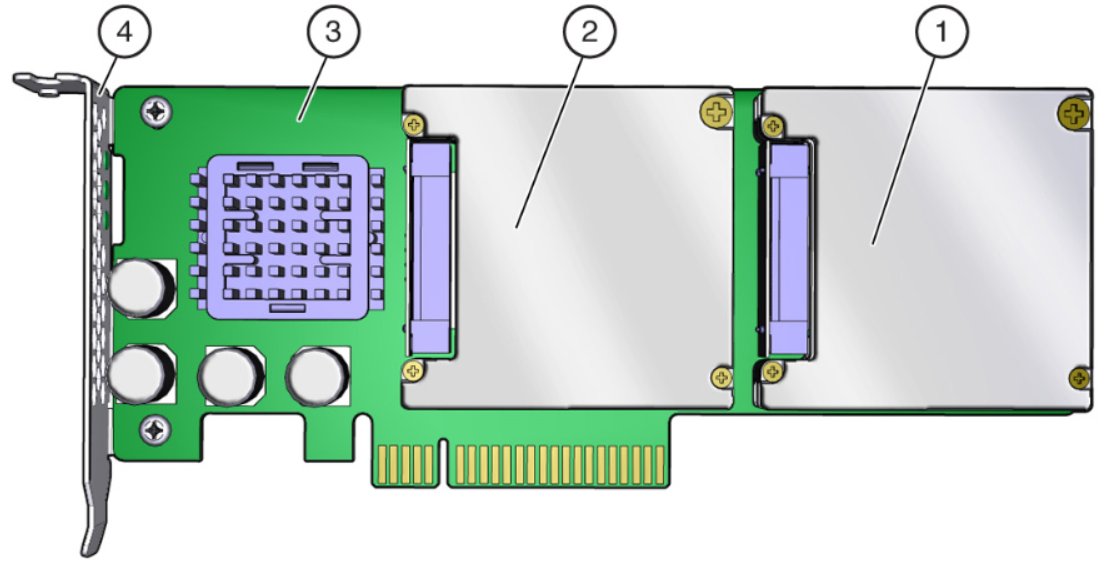

图 1 - Sun Flash Accelerator F80 PCIe 卡组件

图例

1闪存栈架 1（装配架 1）

2闪存栈架 2（装配架 2）

3板

4托架

该卡符合 PCI 窄板型 MD2 规范。该卡具有符合 PCI Express 规范 2.0 的 PCIe 接口。
