10 コネクタのピン配列
この付録では、システム・バック・パネルのポートとピンの配置の参考情報を提供します。
この付録の内容は次のとおりです。
サーバーのバック・パネルのポートの位置は、「システムのバック・パネルの機能」を参照してください。
シリアル管理ポート・コネクタ
各サーバー・ノード(システム・コントローラとも呼ばれます)には、シリアル管理コネクタ(SER MGT)が1つあります。これは、マザーボード上にあるRJ-45コネクタで、バック・パネルからアクセスします。このポートは、システム・コンソールへのデフォルト接続です。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
表18 ピンの説明 | | |
|---|
1
| CTS
| 送信可
|
2
| DCD
| データ・キャリア検出
|
3
| TXD
| 送信データ
|
4
| GND
| 信号グランド
|
5
| GND
| 信号グランド
|
6
| RXD
| 受信データ
|
7
| DTR
| データ端末レディー
|
8
| RTS
| 送信レディ
|
|
ネットワーク管理ポート・コネクタ
各サーバー・ノードには、ネットワーク管理コネクタ(NET MGT)が1つあります。これは、マザーボード上にあるRJ-45コネクタで、バック・パネルからアクセスします。このポートは、使用する前に構成の必要があります。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
表19 ピンの説明 | | |
|---|
1
| TX+
| 送信データのプラス側
|
2
| TX–
| 送信データのマイナス側
|
3
| RX+
| 受信データのプラス側
|
4
| NC
| 接続なし
|
5
| NC
| 接続なし
|
6
| RX-
| 受信データのマイナス側
|
7
| NC
| 接続なし
|
8
| NC
| 接続なし
|
|
ビデオ・コネクタ

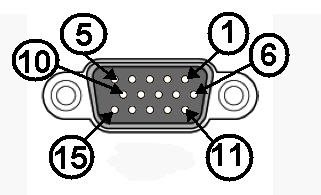

各サーバー・ノードには、マザーボード上にビデオ・コネクタ(VGA)ポートが1つあります。VGAポートはHD-15コネクタです。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
表20 ピンの説明 | | | | | |
|---|
1
| RED
| 赤ビデオ
| 9
| +5V
| +5V
|
2
| GRN
| 緑ビデオ
| 10
| S_GND
| 同期リターン(グランド)
|
3
| BLU
| 青ビデオ
| 11
| ID0
| ID0 (グランド)
|
4
| ID2
| ID2 (グランド)
| 12
| ID1/SDA
| VGA 12Cシリアル・データ
|
5
| GND
| 信号グランド
| 13
| HSYNC
| 水平同期
|
6
| R_GND
| 赤ビデオ・リターン(グランド)
| 14
| VSYNC
| 垂直同期
|
7
| G_GND
| 緑ビデオ・リターン(グランド)
| 15
| ID3/SCL
| VGA I2Cシリアル・クロック
|
8
| B_GMD
| 青ビデオ・リターン(グランド)
|
|
|
|
|
USBコネクタ

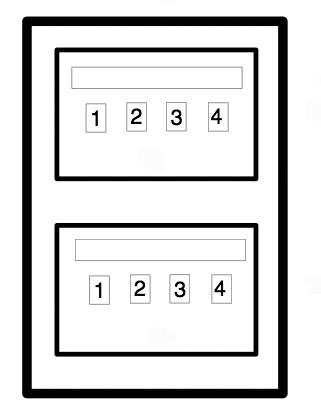

各サーバー・ノードには、マザーボード上にユニバーサル・シリアル・バス(USB)ポートが2つあります。ポートには、システム・バック・パネルからアクセスできます。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
表21 ピンの説明 | | |
|---|
1
| +5V
| +5V電源
|
2
| Data-
| データ用差動ペアのマイナス側
|
3
| Data+
| データ用差動ペアのプラス側
|
4
| Gnd
| 信号グランド
|
|
ギガビット・イーサネット・コネクタ
各サーバー・ノードには、マザーボード上にRJ-45ギガビット・イーサネット・コネクタ(NET0、NET1)が2つあります。これらのコネクタには、サーバー・ノードのバック・パネルからアクセスできます。イーサネット・インタフェースは、10Mビット/秒、100Mビット/秒および1000Mビット/秒で動作します。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
表22 ピンの説明 | | |
|---|
1
| TP0+
| データ・ペア0のプラス側
|
2
| TP0-
| データ・ペア0のマイナス側
|
3
| TP1+
| データ・ペア1のプラス側
|
4
| TP2+
| データ・ペア2のプラス側
|
5
| TP2-
| データ・ペア2のマイナス側
|
6
| TP1-
| データ・ペア1のマイナス側
|
7
| TP3+
| データ・ペア3のプラス側
|
8
| TP3-
| データ・ペア3のマイナス側
|
|
