Uso de gráficos de dispersión

Los gráficos de dispersión muestran correlaciones, dependencias y otras relaciones entre pares de previsiones y suposiciones trazadas entre sí.

En su forma básica, un gráfico de dispersión contiene uno o más trazados de un objetivo variable asignados a un conjunto de variables secundarias. Cada trazado se mostrará como una nube de puntos o símbolos alineados en una cuadrícula dentro de la ventana del gráfico de dispersión. Figura 7.12, “Gráfico de dispersión, vista de dispersión con líneas y correlaciones opcionales” muestra un conjunto de todas las suposiciones del modelo trazadas frente a una previsión objetivo. En este caso, la previsión de la fiabilidad del material 3 es el objetivo.

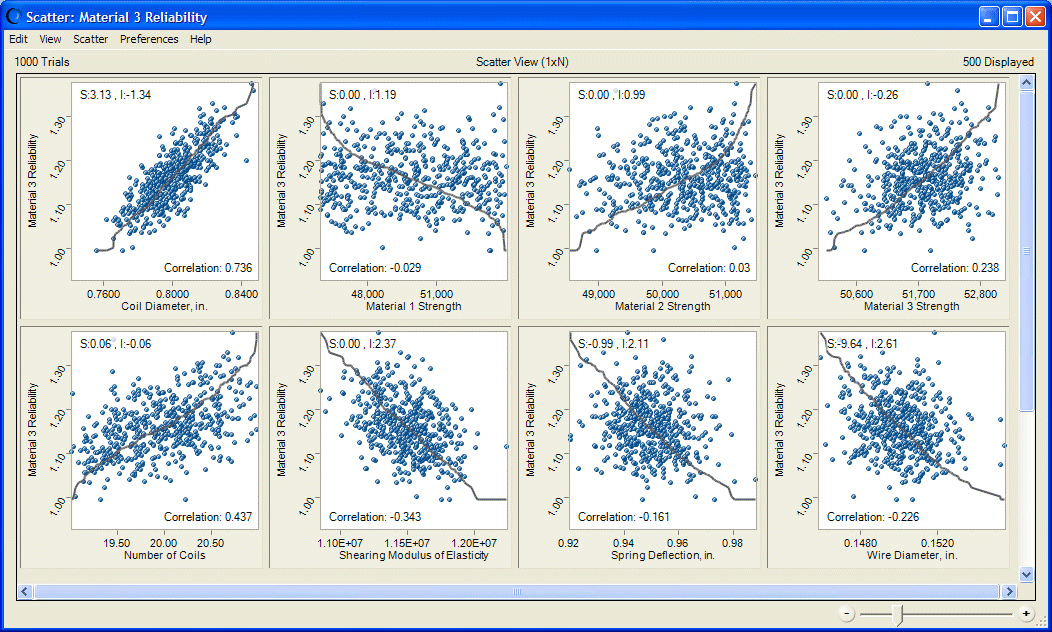

Figura 7.12. Gráfico de dispersión, vista de dispersión con líneas y correlaciones opcionales

Esta figura muestra la vista de dispersión de un gráfico de dispersión con líneas y correlaciones opcionales.

En Figura 7.12, “Gráfico de dispersión, vista de dispersión con líneas y correlaciones opcionales”, la línea muestra el lugar donde los puntos en pares se mostrarían si se ordenan de forma ascendente. Cuanto más cerca estén los puntos de la línea, más cercana será la relación entre las variables trazadas. Las líneas inclinadas de valores más bajos a más altos (desde la esquina inferior izquierda a la superior derecha) muestran relaciones positivas. Si la relación es negativa, la línea se inclina desde los valores más altos a los más bajos (desde la esquina superior izquierda a la inferior derecha).

Figura 7.12, “Gráfico de dispersión, vista de dispersión con líneas y correlaciones opcionales” muestra correlaciones opcionales para cada trazado. El diámetro de la espiral tiene la mayor correlación con la fiabilidad del material 3, mientras que la fuerza del material 1 tiene la menor correlación.

En otra forma de gráfico de dispersión, la vista de matriz, cada variable seleccionada se traza con respecto a cada otra variable seleccionada para mostrar las relaciones entre ellas. Figura 7.13, “Gráfico de dispersión, vista de matriz con líneas y correlaciones opcionales” muestra intercorrelaciones entre tres previsiones en la vista de matriz. La fiabilidad del material 2 y la fiabilidad del material 3 tienen la intercorrelación más alta, mientras que la fiabilidad del material 1 y la fiabilidad del material 2 tienen la más baja.

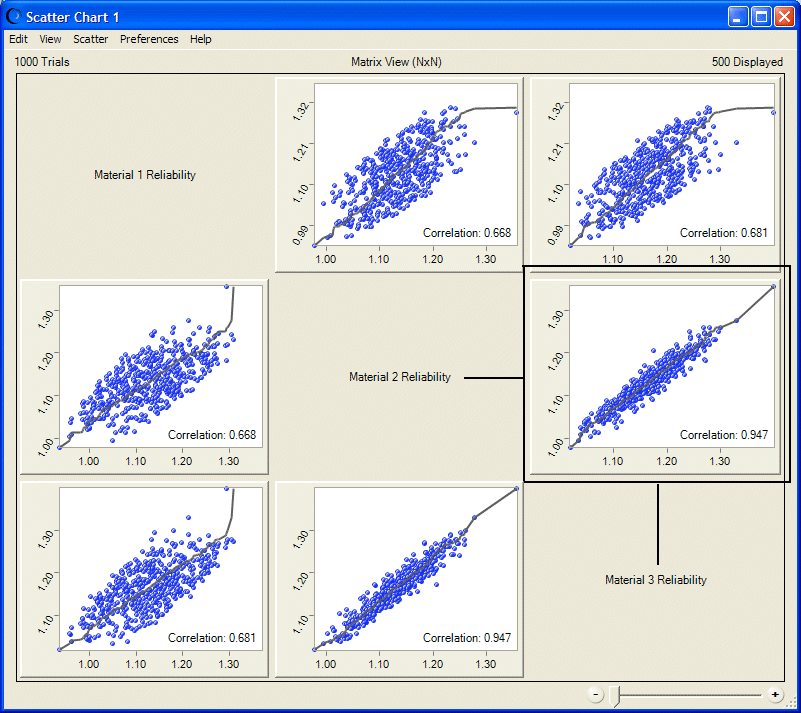

Figura 7.13. Gráfico de dispersión, vista de matriz con líneas y correlaciones opcionales

Esta figura muestra la vista de matriz de un gráfico de dispersión con líneas y correlaciones opcionales.

Las etiquetas de eje se indican mediante texto en las celdas diagonales. El texto es la etiqueta del eje X para todos los trazados en la misma columna que el texto. Es la etiqueta del eje Y para todos los trazados en la misma fila. Por ejemplo, en Figura 7.13, “Gráfico de dispersión, vista de matriz con líneas y correlaciones opcionales”, la etiqueta del eje Y del trazado resaltado es la de fiabilidad del material 2, y la etiqueta del eje X es la de fiabilidad del material 3.

Puede trazar los gráficos de dispersión directamente a través del menú Analizar, o puede crear un gráfico de sensibilidad y seleccionar Sensibilidad y, a continuación, Abrir gráfico de dispersión para crear un gráfico con una vista seccionada del efecto de cada suposición en la previsión objetivo. La forma del resultado es similar a la de Figura 7.12, “Gráfico de dispersión, vista de dispersión con líneas y correlaciones opcionales”.
