散佈圖會顯示緊鄰繪製之預測及假設配對之間的相關性、相依性及其他關係。

散佈圖的基本形式包含一或多個與第二組變數對映之目標變數的繪圖。每個繪圖都顯示為一群的點或符號，與散佈圖視窗中的網格對齊。圖形 7.12, “含選用線條和相關性的散佈圖、散佈視圖”會顯示依據目標預測繪製的所有模型假設集合。在這種情況下，「材料 3 可靠性」預測則是目標。

圖形 7.12. 含選用線條和相關性的散佈圖、散佈視圖

在圖形 7.12, “含選用線條和相關性的散佈圖、散佈視圖”中，線條會顯示當成對的點依遞增順序排序時，這些點會顯示在什麼位置。這些點與線條的符合度愈高，所繪製變數之間的關係愈緊密。從較低值往較高值傾斜的線條 (左下至右上) 顯示出正相關。如果關係是負的，線條會從較高的值往較低的值傾斜 (左上至右下)。

圖形 7.12, “含選用線條和相關性的散佈圖、散佈視圖”會顯示為每個繪圖所顯示的選用相互關聯。「線圈直徑」與「材料 3 可靠性」的相關性最高，而「材料 1 強度」的相關性最低。

在散佈圖的另一種形式 - 矩陣視圖中，每個所選變數都會依據每隔一個所選變數繪製，以顯示其間的關係。圖形 7.13, “含選用線條和相關性的散佈圖、矩陣視圖”會在「矩陣」視圖中顯示這三種預測之間的內相關。「材料 2 可靠性」和「材料 3 可靠性」具有最高的內相關，而「材料 1 可靠性」和「材料 2 可靠性」具有最低的內相關。

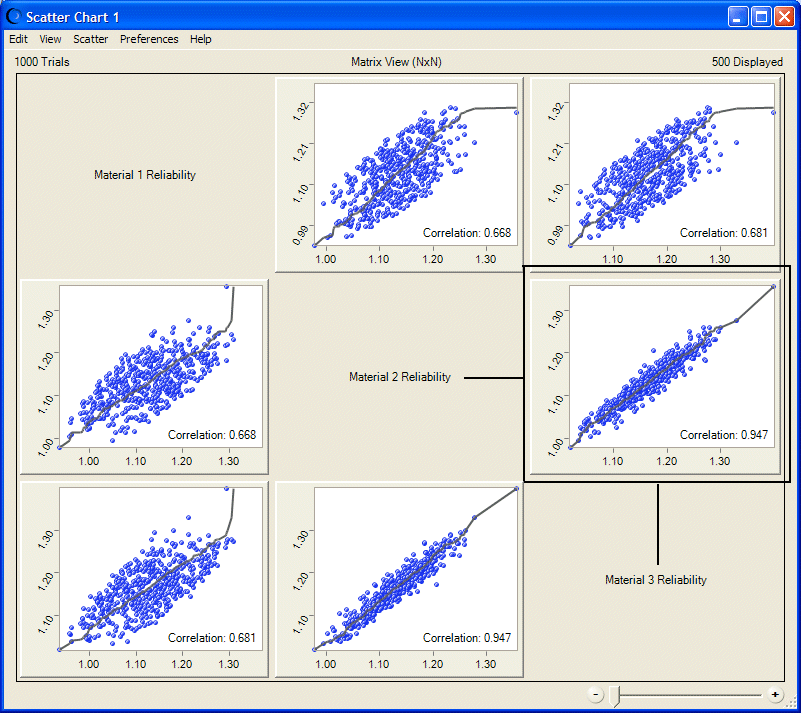

圖形 7.13. 含選用線條和相關性的散佈圖、矩陣視圖

軸標籤是由對角線儲存格中的文字指出。該文字是相同欄位中，所有繪圖的 x 軸標籤 (以文字呈現)。這是相同列中所有繪圖的 y 軸標籤。例如，在圖形 7.13, “含選用線條和相關性的散佈圖、矩陣視圖”中，強調顯示之繪圖的 y 軸標籤是「材料 2 可靠性」，而 x 軸標籤是「材料 3 可靠性」。

您可以透過分析功能表直接繪製散佈圖，或者您也可以建立敏感度圖，然後依序選取敏感度和開啟散佈圖以建立圖表，藉以顯示每個假設對目標預測所具有之影響的分解圖。此結果在形式上與圖形 7.12, “含選用線條和相關性的散佈圖、散佈視圖”類似。
