Business Transaction Management (BTM)の統合

この章には次のトピックが含まれます:



概要

TSAM PlusとBTMを統合することによって、ユーザーは次のことが可能になります。

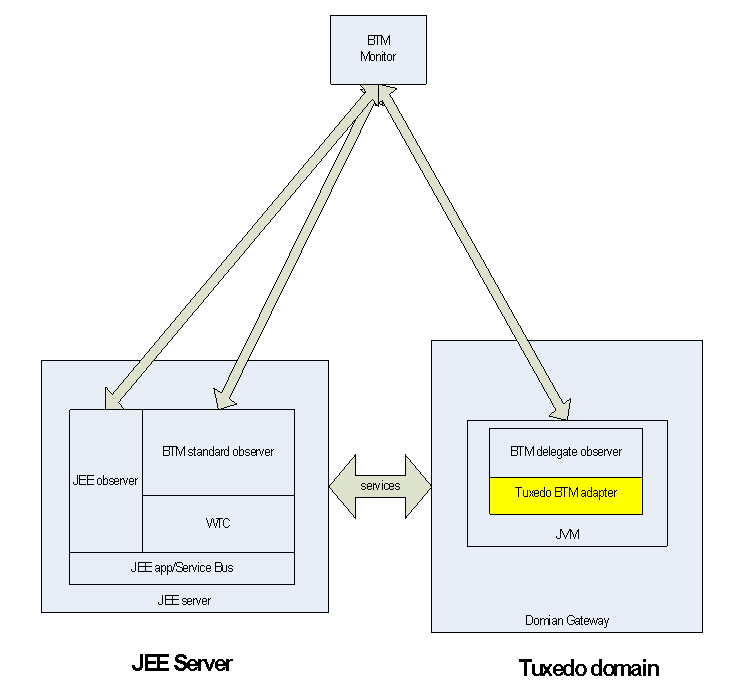

図5-1は、JEEサーバーとTuxedoドメインにまたがるBTMトランザクションの標準的なシナリオを説明しています。

図5-1 委任コンテナ

委任コンテナ

このシナリオでは、Tuxedo BTM委任オブザーバは、/Tドメイン・ゲートウェイ内でJNIテクノロジによって起動されたJVM内で実行されます。/Tドメイン・ゲートウェイは、インバウンド/アウトバウンド・メッセージを受信すると、BTMインバウンド/アウトバウンド要求をBTM委任オブザーバに送信します。



前提条件

BTMによってTuxedoをモニタリングするには、次の前提条件が満たされている必要があります。



TuxedoからのBTMモニタリングの有効化



BTMの検出

BTMの検出はトラフィックに基づいています。監視対象のエンドポイントをメッセージが流れていない場合、Business Transaction Managementはアプリケーション・コンポーネントを検出できず、これらのコンポーネント間の依存性を検出することもできません。

検出を実行する前に、次の手順を行う必要があります。

  1. 監視する環境にオブザーバをインストールします。

    2. 委任オブザーバは、TSAM Plusのインストール後に$TUXDIR/udataobjに組み込まれます。Tuxedoの監視用にオブザーバをインストールする必要はありません。WTCモニタリングを実行するには、Weblogic側にJavaEEオブザーバをインストールする必要があります。詳細は、「オブザーバのインストールの概要」を参照してください。

  2. BTMコンソールの「オブザーバ通信ポリシー」ページで、DELEGATEプローブが有効になっていることを確認します。
  3. BTMコンソールの「オブザーバ通信ポリシー」ページで、「オブザーバの動作」→「マッピング・アルゴリズム」の「完全修飾名(FQN)を使用」を選択します。

検出は次の手順で行われます。

  1. システムからトラフィックを送信します。
  2. コンテナが監視されていることを確認します。(Business Transaction Managementのインストール後にコンテナを再起動しただけでは、コンテナは認識されません。認識されるようにするには、トラフィックを送信する必要があります。)
  3. サービスを表示して、監視する対象のサービスがすべて検出されたことを確認します。
  4. サービスの「サマリー」タブまたは「分析」タブを参照して、測定が行われていることを確認します。スループット、トラフィック、最大応答時間および平均応答時間が、メッセージ・トラフィックに関係するすべてのサービスについて測定可能であることが必要です。測定が正確でないか欠落している場合は、Business Transaction Managementがトラフィックの測定値を計算するために十分な時間が経過していないか、場合によってはモニタリングが無効になっていることが考えられます。
    5. 注意: 測定値を表示する前に、「Tuxedo操作用のBTMトランザクション」を作成したことを確認します。
  5. サービス・マップで依存性を調べて、システム内のトラフィックの流れを確認します。
  6. 必要に応じて調整します。一般に、検出された内容が期待どおりでない場合にまず行うことは、Business Transaction Managementが十分な時間をかけてシステムのすべての部分を検査できるように、より多くのトラフィックを流すことです。これでも問題が解決しない場合は、次のうち1つ以上を行う必要があると考えられます。
    • GWTDOMAINの-mオプションが正しく構成されていること、および「The BTM monitoring is enabled.」がULOGに出力されていることを確認します。
    • 「オブザーバ通信ポリシー」の「DELEGATE」プローブが有効になっていることを確認します。
    • WeblogicとTuxedoのバージョンがBTM Tuxedoモニタリングでサポートされているかどうか確認します。
    • バージョニング・ポリシーまたはレプリケーションの問題による検出の問題を解決します。



BTMのTuxedoコンテナ

BTMモニターを有効にすると、GWTDOMIANは組込みJVMを起動し、BTM委任オブザーバを実行してWTCと自身の間の双方向呼出しをモニターします。このコンテナのタイプはDELEGATEで、このコンテナのアドレスは常にdelegate://<Tuxedo host address>:11/です。

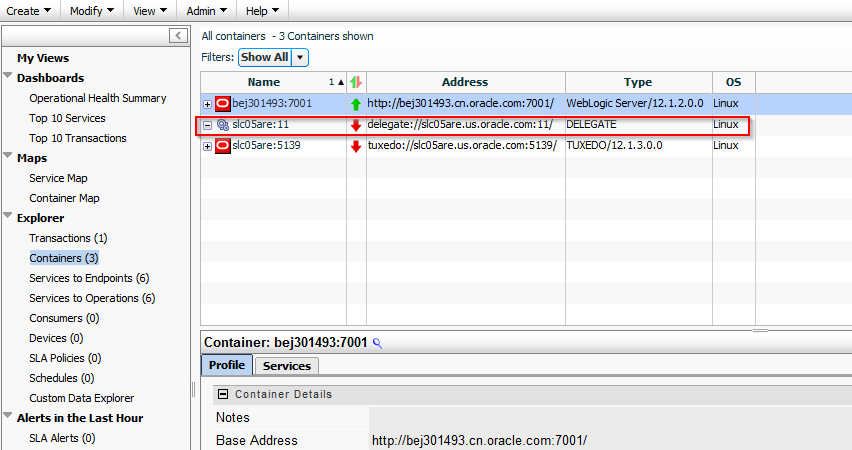

図5-2 委任コンテナ

委任コンテナ

同じベース・アドレスを持つすべてのTuxedoエンドポイントが、同じTuxedoコンテナに属します。このコンテナのアドレスはエンドポイントのベース・アドレスで、このコンテナのタイプはTUXEDO/<Tuxedo version number>です。

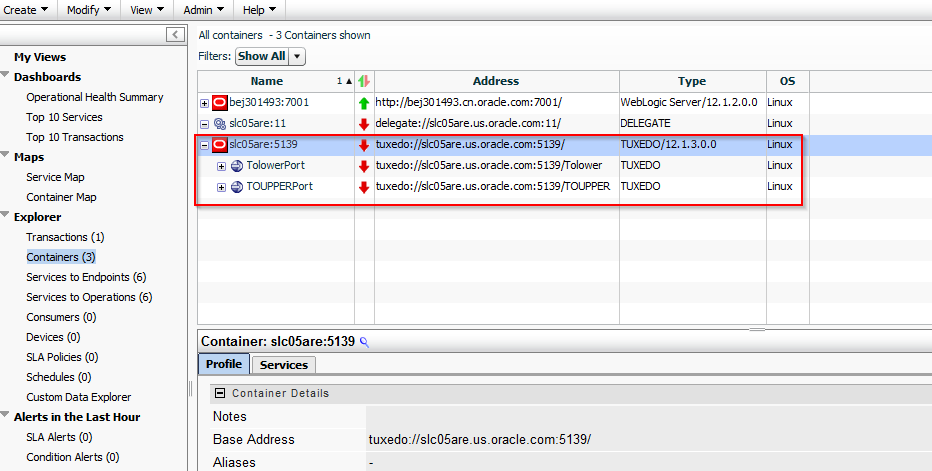

図5-3 Tuxedoコンテナ

Tuxedoコンテナ



依存性

WTCおよびTuxedoによるサービス呼出しでは、Tuxedoからのインバウンド呼出しであるかアウトバウンド呼出しであるかに関係なく、2つのサービスがBTMトランザクション内で定義され、それぞれTuxedoとWTCを表します。

TuxedoサービスとWTCサービスの間の依存性は、BTMコンソールに表示できます。

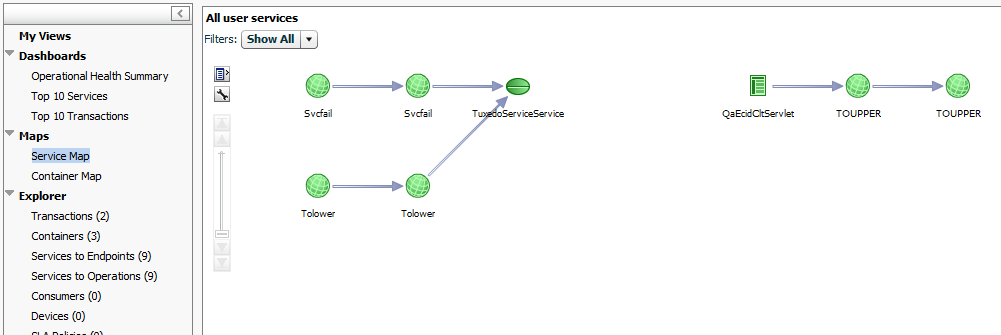

図5-4 サービス・マップ

サービス・マップ



Tuxedo操作のためのBTMトランザクション

WeblogicとTuxedoに導入されたECID (実行コンテキストID)伝播機能を使用すれば、ECIDをインスタンスのメッセージ・キーとして使用してBTMコンソールでトランザクションを作成できます。ECIDを使用して、ポリシーを構成する際にTSAM管理コンソールでTuxedoドメイン内の呼出しパスを問い合せることができます。

トランザクションに基づくすべての測定値をBTMコンソールに表示できます。

注意: BTMオブザーバまたはBTM委任オブザーバ(GWTDOMAINに組み込まれるものを含む)はすべて、同じシステム時間を持つマシンに配置する必要があります。

次に、Tuxedo操作に基づくBTMトランザクションを作成するための手順を示します。

  1. BTMコンソールから、左上角の「作成」→「トランザクション」をクリックします。
  2. ポップアップ・ウィンドウで、トランザクション中に呼び出される操作を選択します。
  3. 「OK」をクリックします。

    4. 依存性がすでにBTMによって検出されている場合は、関連した操作がトランザクションに自動的に追加されます。そうでなければ、このトランザクション中にモニターする操作を手動で追加する必要があります。

  4. 「開始メッセージ」および「終了メッセージ」を選択します。
  5. 「ロギング」タブをクリックします。インスタンス・ロギングとメッセージ・ロギングを有効にします。このステップは、すべてのトランザクション・インスタンスを記録する場合のみ必要です。

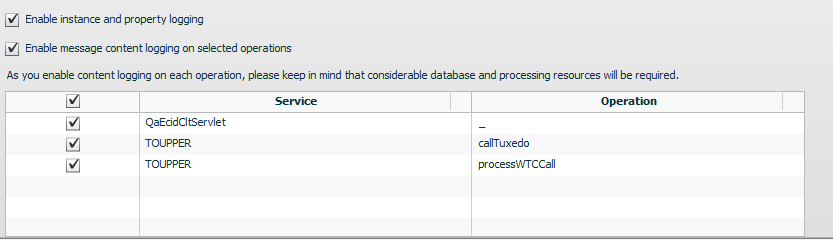

    6. 図5-5 インスタンス・ロギングとメッセージ・ロギングの有効化


    インスタンス・ロギングとメッセージ・ロギングの有効化

  6. 「メッセージ・キー」タブをクリックします。
  7. すべての操作の開始キーおよび終了キーとして、requestECIDを選択します。
  8. トランザクション名を入力します。
  9. 「OK」をクリックします。
注意: Tuxedoによって開始されるトランザクションでは、UBBCONFIG内でOPTIONSとしてECID_CREATEを構成する必要があります。



TSAMコンソールの呼出しパス

TSAM Plusが正しく登録され、LMSサーバーがTuxedoドメイン内で構成されていれば、BTMによってモニターされるリモートWTCからの呼出しごとに、GWTDOMAINからのTSAM呼出しパスが自動的に初期化されます。TSAM Plusコンソールから呼出しパス情報を取得できます。



BTMのTuxedoサービス

表5-1は、TuxedoサービスのBTMプロパティ定義のリストです。

表5-1 TuxedoサービスのBTMプロパティ定義
BTMプロパティ
Tuxedoプロパティ

リモート・サービス
ローカル・サービス
サービス・ネームスペース
http://oracle.tuxedo
ServiceName
WTCエクスポート・サービスのリモート名
WTCインポート・サービスのリモート名
OperationName
processWTCCall
callWTC
リクエストUrl
tuxedo://<remote NWADDR>/ServiceName
tuxedo://<WTCリモート・アクセス・ポイントのネットワーク・アドレス>/ServiceName
EndpointType
urn:com.amberpoint.servicegenres:TUXEDO
ServiceType
urn:com.amberpoint.servicegenres:TUXEDO_SERVICE
プロトコル
ATMI
ApplicationProtocol
SOAP

表5-2は、WTCサービスのBTMプロパティ定義のリストです。

表5-2 WTCサービスのBTMプロパティ定義
BTMプロパティ
WTCプロパティ

エクスポート・サービス
インポート・サービス
サービス・ネームスペース
http://oracle.weblogic.wtc
ServiceName
WTCエクスポート・サービスのリモート名
WTCインポート・サービスのリモート名
OperationName
processTuxedoCall
callTuxedo
リクエストUrl
apwtc://weblogic address: LocalAccessPointPort/WTC_EXPORT/ServiceName (例: apwtc://localhost:10086/WTC_EXPORT/TOLOWER)
apwtc://weblogic address:port/WTC_IMPORT/LocalAccessPointId_RemoteAccessPointId/ServiceName
EndpointType
urn:com.amberpoint.servicegenres:WTC_EXPORT
urn:com.amberpoint.servicegenres:WTC_IMPORT
ServiceType
urn:com.amberpoint.servicegenres:WTC_SERVICE
プロトコル
ATMI
AmberPointObservedMessage
ApplicationProtocol
SOAP
