전면 패널 기능

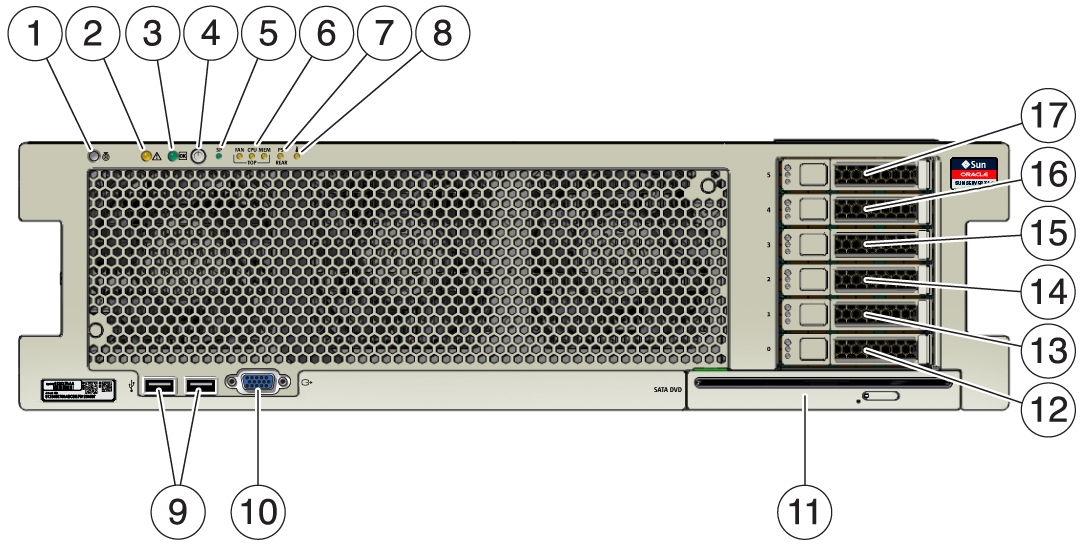

다음 그림은 Sun Server X4-4 전면 패널을 보여주고 해당 구성 요소에 대해 설명합니다.

image:여러 가지 구성 요소에 대한 그림 설명 번호가 표시된 서버 전면 패널을 보여주는 그림입니다.

그림 설명	설명
1	로케이터 표시기/버튼: 흰색
2	서비스 작업 요청 표시기: 주황색
3	전원/OK 표시기: 녹색
4	전원 버튼
5	SP OK/결함 표시기: 녹색/주황색
6	팬 모듈(팬), 프로세서(CPU) 및 메모리를 위한 서비스 작업 요청 표시기(3개): 주황색
7	전원 공급 장치(PS) 결함(서비스 작업 요청) 표시기: 주황색
8	과열 경고 표시기: 주황색
9	USB 2.0 포트(2)
10	DB-15 비디오 포트
11	SATA DVD 드라이브(선택 사항)
12–17	저장소 드라이브 슬롯 0–5(아래에서 위로)
