	Sun Server X4-4 설치 설명서

후면 패널 기능

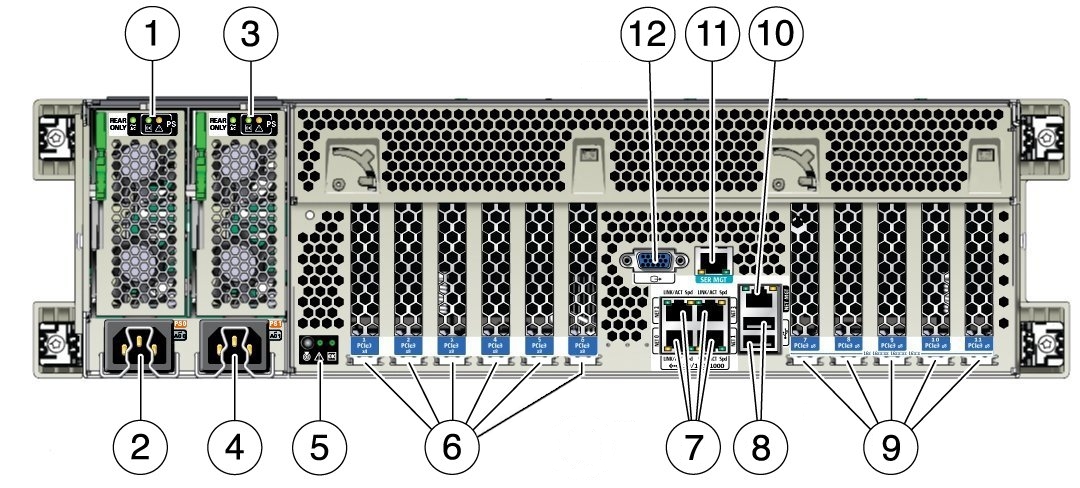

다음 그림은 Sun Server X4-4 후면 패널을 보여주고 해당 구성 요소에 대해 설명합니다.

image:여러 LED 표시기 및 커넥터에 그림 설명 번호가 표시된 후면 패널을 보여주는 그림입니다.

그림 설명	설명
1	PSU(전원 공급 장치) 0 표시기 패널
2	PSU 0 AC 입력
3	PSU 1 표시기 패널
4	PSU 1 AC 입력
5	시스템 상태 표시기 패널
6	PCIe 카드 슬롯 1–6
7	네트워크(NET) 10 GbE 포트: NET0–NET3
8	USB 2.0 포트(2)
9	PCIe 카드 슬롯 7–11
10	서비스 프로세서(SP) 네트워크 관리(NET MGT) 포트
11	직렬 관리(SER MGT)/RJ-45 직렬 포트
12	DB-15 비디오 포트
