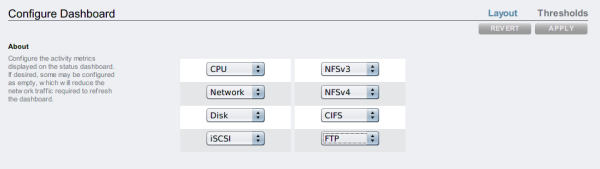

Figure 2-6 Paramètres du tableau de bord

Présentation

Choisissez l'onglet Disposition pour sélectionner les graphiques s'affichant dans la zone Activité dans tableau de bord en suivant les indications du tableau suivant.

Tableau 2-4 Paramètres de présentation du statut

Nom	Unités	Description
<empty>	-	Aucun graphique n'est affiché à cet endroit.
SMB	opérations/sec	Nombre moyen d'opérations SMB.
CPU	utilisation	Nombre moyen de cycles pendant lesquels les CPU de l'appareil sont occupées. Les cycles de CPU comprennent notamment les cycles d'attente mémoire.
Disque	opérations/sec	Nombre moyen d'opérations vers les périphériques de stockage physiques.
HTTP	opérations/sec	Nombre moyen d'opérations HTTP.
iSCSI	opérations/sec	Nombre moyen d'opérations iSCSI.
FC	opérations/sec	Nombre moyen d'opérations Fibre Channel.
Réseau	octets/sec	Nombre moyen d'octets par seconde dans l'ensemble des interfaces réseau physiques.
NDMP	octets/sec	Nombre moyen d'octets réseau NDMP.
NFSv2	opérations/sec	Nombre moyen d'opérations NFSv2.
NFSv3	opérations/sec	Nombre moyen d'opérations NFSv3.
NFSv4	opérations/sec	Nombre moyen d'opérations NFSv4.
FTP	octets/sec	Nombre moyen d'octets FTP.
SFTP	octets/sec	Nombre moyen d'octets SFTP.

Remarque : pour réaliser la réduction de trafic réseau requise pour actualiser l'écran Tableau de bord, il est recommandé de définir certains graphiques d'activité comme "<empty>".

Seuils

L'écran Seuils permet de configurer les icônes météorologiques de l'activité dans tableau de bord. Les valeurs par défaut d'origine sont conçues pour des charges de travail élevées et ne sont pas forcément adaptées à votre environnement.

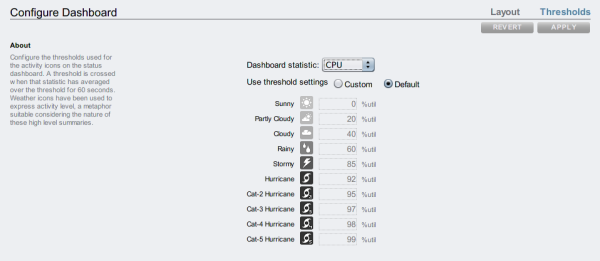

Figure 2-7 Paramètres d'activité dans tableau de bord

image:Paramètres d'activité dans tableau de bord

L'icône météorologique qui s'affiche dans l'écran Tableau de bord indique la valeur de seuil de laquelle l'activité actuelle est la plus proche, l'activité actuelle correspondant à l'activité moyenne sur les 60 dernières secondes. Par exemple, si l'utilisation de la CPU s'élevait à 41 %, l'icône météorologique Nuageux s'afficherait, car le seuil correspondant est fixé à 40 %, qui est la valeur de seuil la plus proche de l'activité actuelle. Sélectionnez le bouton radio Personnalisés pour configurer les seuils et assurez-vous de les configurer dans l'ordre dans lequel ils apparaissent à l'écran.
