7420 スタンドアロンから混在型ディスクシェルフ

7420 スタンドアロンから混在型ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線のガイドラインを使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

• コントローラは 4X4 ポート SAS-2 HBA のみを使用する必要があります

• 混在型ディスクシェルフを同じチェーン内で使用しないでください

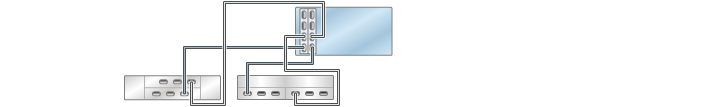

Figure 5-5  2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

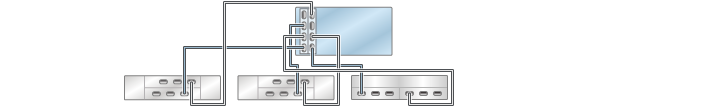

Figure 5-6  3 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

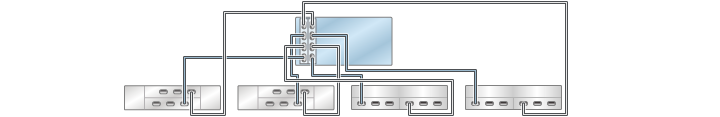

Figure 5-7  4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

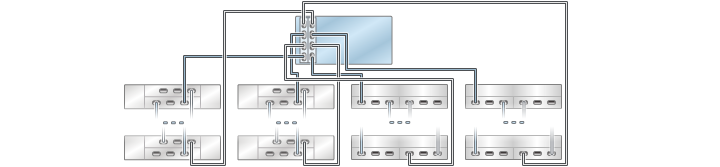

Figure 5-8   4 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

7420 スタンドアロンから混在型ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線のガイドラインを使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

• コントローラは 4X4 ポート SAS-2 HBA のみを使用する必要があります

• 混在型ディスクシェルフを同じチェーン内で使用しないでください

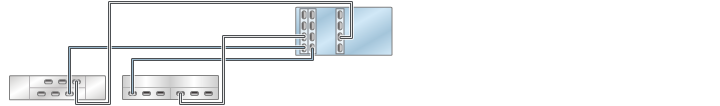

Figure 5-9  2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

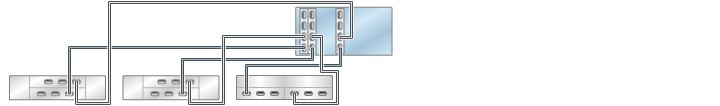

Figure 5-10  3 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

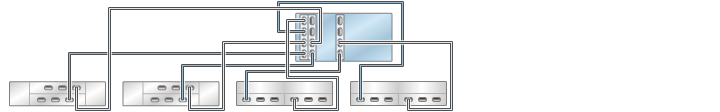

Figure 5-11  4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

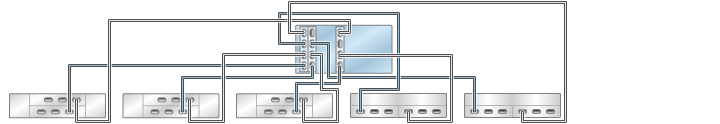

Figure 5-12  5 つのチェーン内で混在型ディスクシェルフ 5 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

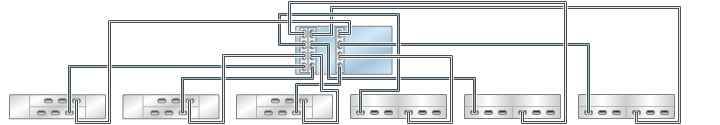

Figure 5-13  6 つのチェーン内で混在型ディスクシェルフ 6 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

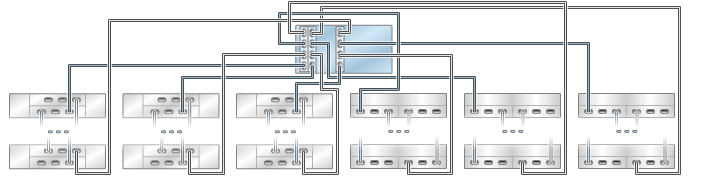

Figure 5-14  6 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

7420 スタンドアロンから混在型ディスクシェルフ (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線のガイドラインを使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

• コントローラは 4X4 ポート SAS-2 HBA のみを使用する必要があります

• 混在型ディスクシェルフを同じチェーン内で使用しないでください

Figure 5-15  2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

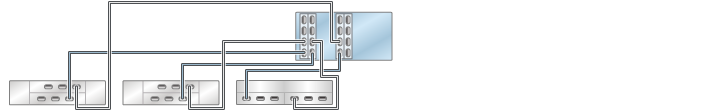

Figure 5-16   3 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

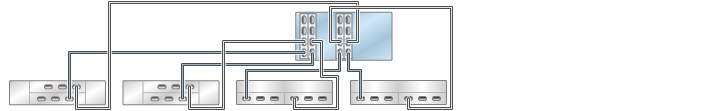

Figure 5-17  4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

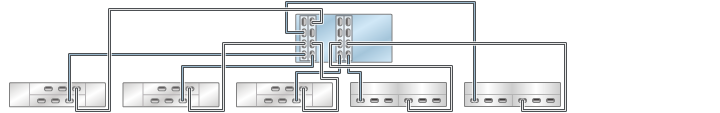

Figure 5-18   5 つのチェーン内で混在型ディスクシェルフ 5 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

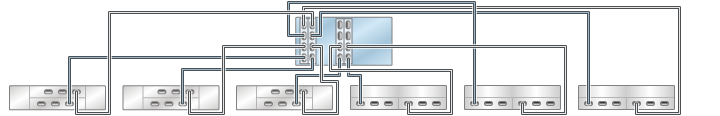

Figure 5-19  6 つのチェーン内で混在型ディスクシェルフ 6 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (左側が DE2-24)

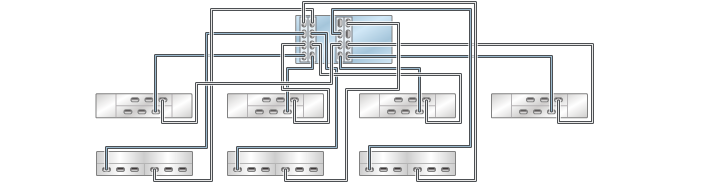

Figure 5-20  7 つのチェーン内で混在型ディスクシェルフ 7 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (上側が DE2-24)

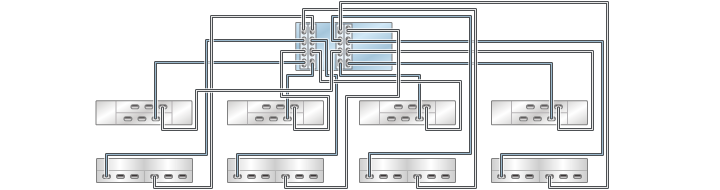

Figure 5-21  8 つのチェーン内で混在型ディスクシェルフ 8 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (上側が DE2-24)

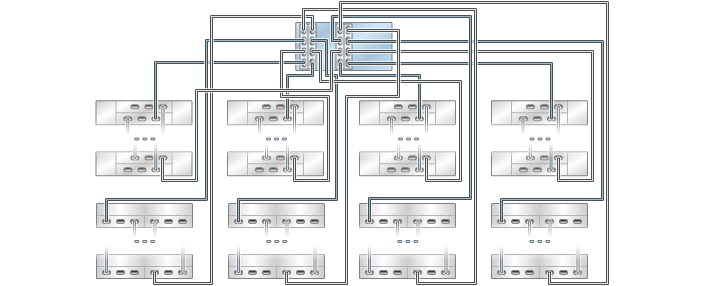

Figure 5-22  8 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラ (上側が DE2-24)
