次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS3-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線のガイドラインを使用します。

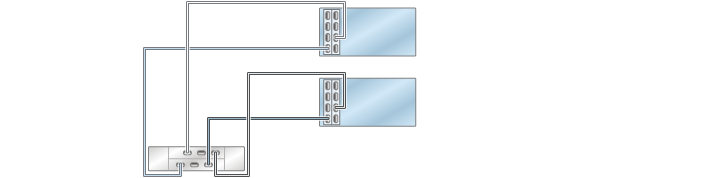

Figure 3-88 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載する ZS3-4 クラスタ化コントローラ

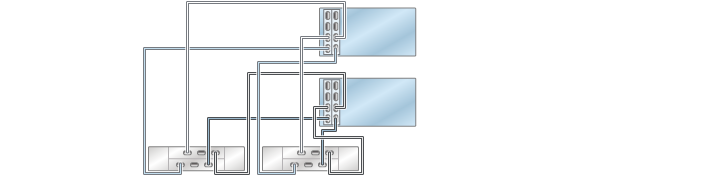

Figure 3-89 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載する ZS3-4 クラスタ化コントローラ

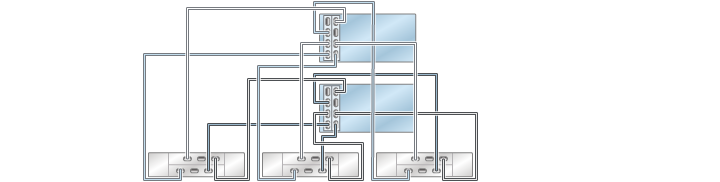

Figure 3-90 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載する ZS3-4 クラスタ化コントローラ

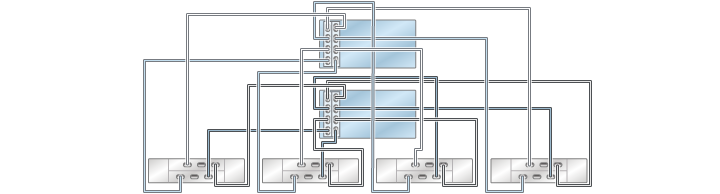

Figure 3-91 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載する ZS3-4 クラスタ化コントローラ

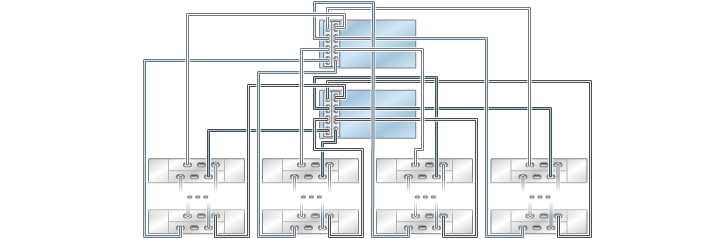

Figure 3-92 4 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 2 基を搭載する ZS3-4 クラスタ化コントローラ
次の図は、HBA 3 基を搭載する Oracle ZFS Storage ZS3-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線のガイドラインを使用します。

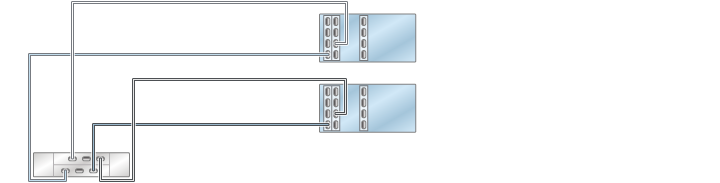

Figure 3-93 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する ZS3-4 クラスタ化コントローラ

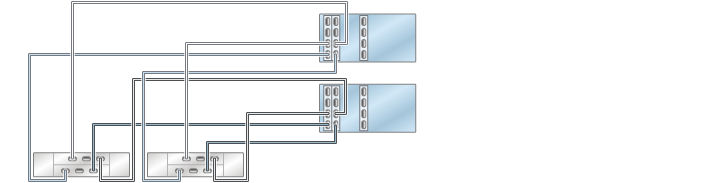

Figure 3-94 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する ZS3-4 クラスタ化コントローラ

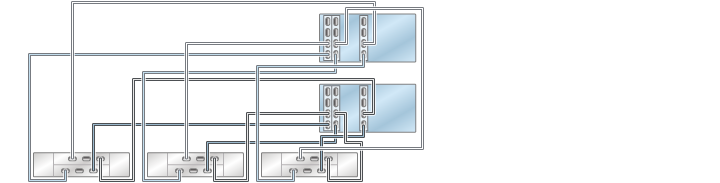

Figure 3-95 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する ZS3-4 クラスタ化コントローラ

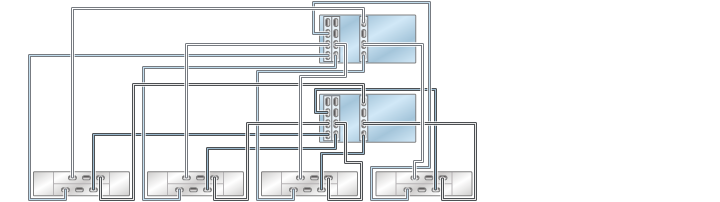

Figure 3-96 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載する ZS3-4 クラスタ化コントローラ

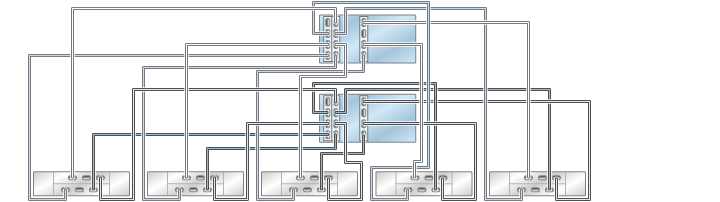

Figure 3-97 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載する ZS3-4 クラスタ化コントローラ

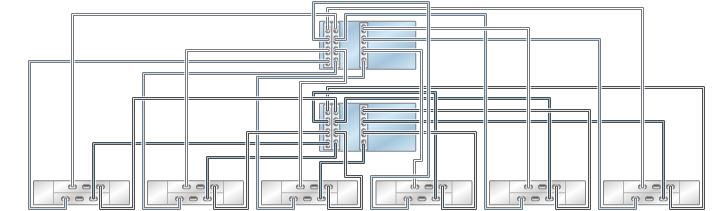

Figure 3-98 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する ZS3-4 クラスタ化コントローラ

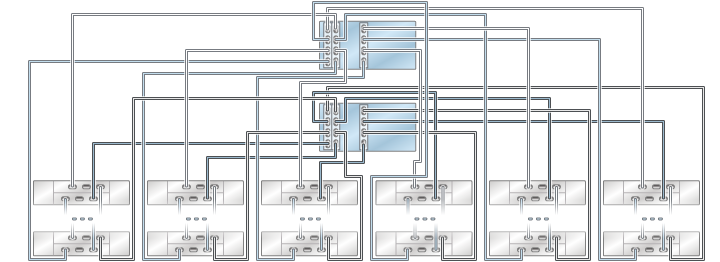

Figure 3-99 6 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 3 基を搭載する ZS3-4 クラスタ化コントローラ
次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS3-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線のガイドラインを使用します。

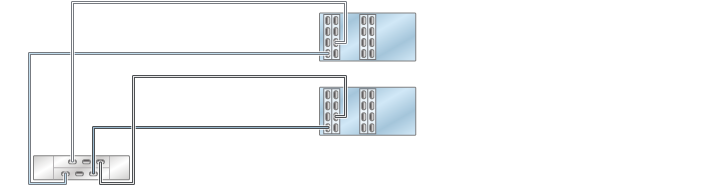

Figure 3-100 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ

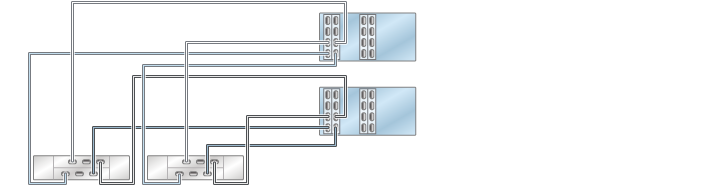

Figure 3-101 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ

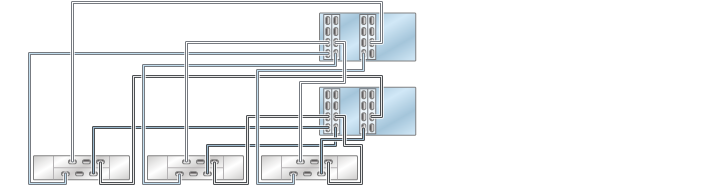

Figure 3-102 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ

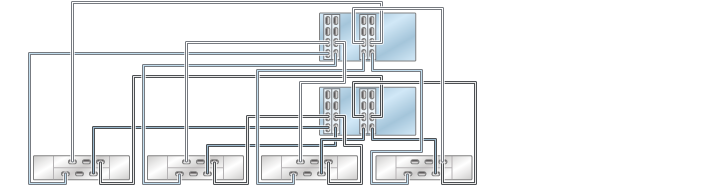

Figure 3-103 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ

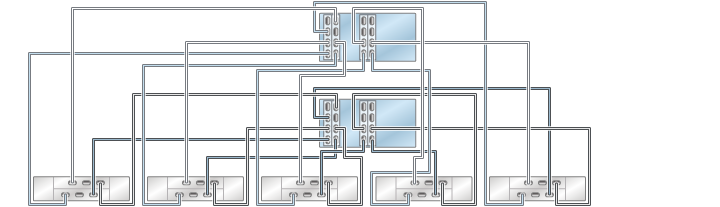

Figure 3-104 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ

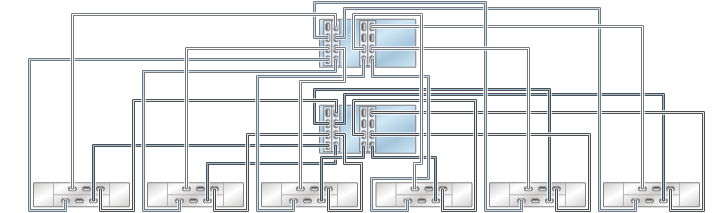

Figure 3-105 6 つのチェーン内で HBA 4 基が DE2-24 ディスクシェルフ 6 台を接続した ZS3-4 クラスタ化コントローラ

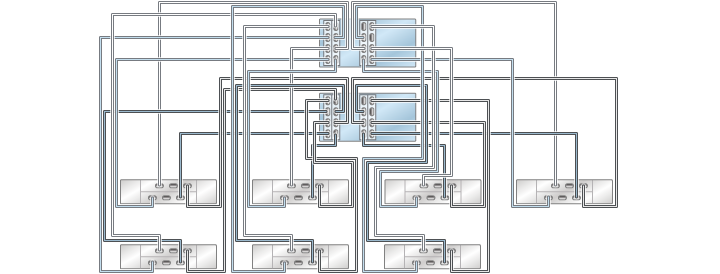

Figure 3-106 7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ

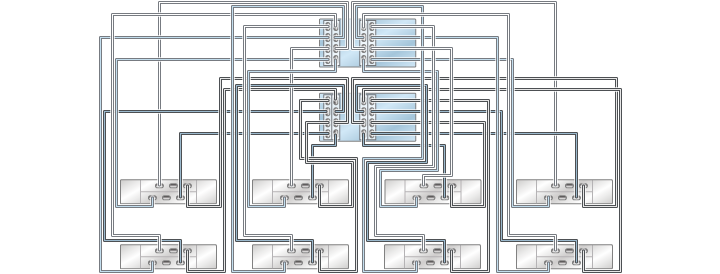

Figure 3-107 8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ

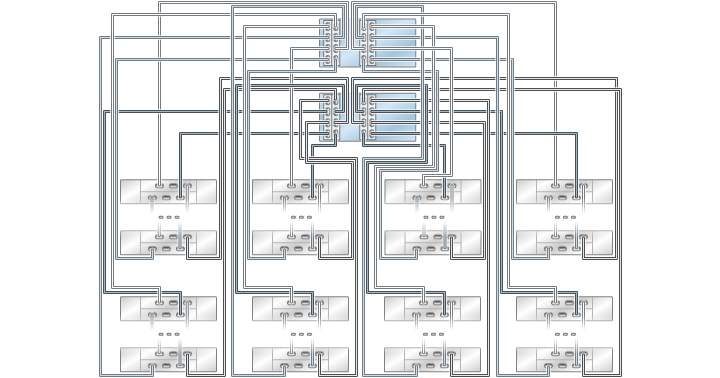

Figure 3-108 8 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 4 基を搭載する ZS3-4 クラスタ化コントローラ
