네트워크 구성 페이지

ZFSSA 모델에서는 네트워크 장치가 사용 가능한 하드웨어를 나타내며, 구성 가능한 설정이 없습니다. 데이터 링크는 계층 2 엔티티이며, 이러한 네트워크 장치에 LACP와 같은 설정을 적용하도록 만들어야 합니다. 인터페이스는 데이터 링크를 통해 제공되는 IP 설정이 포함된 계층 3 엔티티입니다. 이 모델에서는 네트워크 인터페이스 설정이 두 부분(계층 2 설정을 위한 데이터 링크와 계층 3 설정을 위한 인터페이스)으로 구분되었습니다.

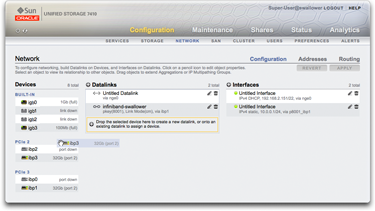

그림 4-1  네트워크 구성 창

image:네트워크 구성

단일 포트의 단일 IP 주소(일반적인 구성)에 대한 예는 다음과 같습니다.

표 4-1  예 - 단일 포트의 단일 IP 주소
장치
데이터 링크
인터페이스
igb0
datalink1
deimos(192.168.2.80/22)

다음은 삼중 링크 통합 구성입니다.

표 4-2  예 - 삼중 링크 통합에 대한 구성
장치
데이터 링크
인터페이스
igb1, igb2, igb3
aggr1(LACP 통합)
phobos(192.168.2.81/22)

데이터 링크 엔티티("aggr1"로 이름이 지정됨)는 네트워크 장치를 구성 가능한 방식(LACP 통합 정책)으로 그룹화합니다. 인터페이스 엔티티("phobos"로 이름이 지정됨)는 데이터 링크를 통해 네트워크에서 사용할 수 있게 만들며 구성 가능한 IP 주소 설정을 제공합니다. 네트워크 장치(시스템에서 "igb1", "igb2" 등으로 이름이 지정됨)에는 직접 설정이 없습니다. 데이터 링크는 네트워크 장치에 특정 설정을 적용하는지 여부에 관계없이 네트워크 구성을 완료하는 데 필요합니다.
