7420 单机控制器到 Sun Disk Shelf

7420 单机控制器到 Sun Disk Shelf（2 个 HBA）

下图显示了安装有两个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

图 4-9  具有两个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的 7420 单机控制器

图 4-10  具有两个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的 7420 单机控制器

图 4-11  具有两个 HBA 且通过两个链连接到四个 Sun Disk Shelf 的 7420 单机控制器

图 4-12  具有两个 HBA 且通过两个链连接到十二个 Sun Disk Shelf 的 7420 单机控制器

7420 单机控制器到 Sun Disk Shelf（3 个 HBA）

下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

图 4-13  具有三个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的 7420 单机控制器

图 4-14  具有三个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的 7420 单机控制器

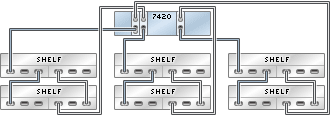

图 4-15  具有三个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的 7420 单机控制器

图 4-16  具有三个 HBA 且通过三个链连接到六个 Sun Disk Shelf 的 7420 单机控制器

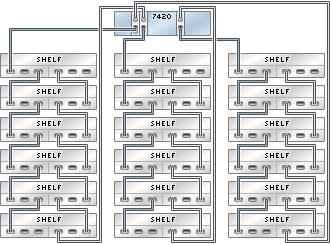

图 4-17  具有三个 HBA 且通过三个链连接到十八个 Sun Disk Shelf 的 7420 单机控制器

7420 单机控制器到 Sun Disk Shelf（4 个 HBA）

下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

图 4-18  具有四个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的 7420 单机控制器

图 4-19  具有四个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的 7420 单机控制器

图 4-20  具有四个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的 7420 单机控制器

图 4-21  具有四个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的 7420 单机控制器

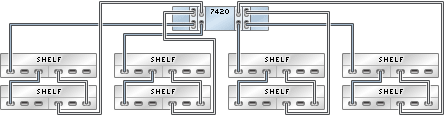

图 4-22  具有四个 HBA 且通过四个链连接到八个 Sun Disk Shelf 的 7420 单机控制器

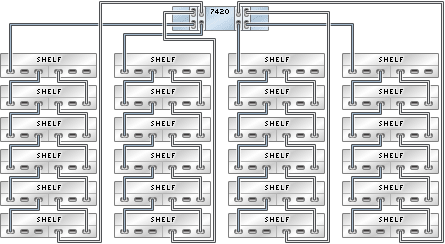

图 4-23  具有四个 HBA 且通过四个链连接到二十四个 Sun Disk Shelf 的 7420 单机控制器

7420 单机控制器到 Sun Disk Shelf（5 个 HBA）

下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

图 4-24  具有五个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的 7420 单机控制器

图 4-25  具有五个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的 7420 单机控制器

图 4-26  具有五个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的 7420 单机控制器

图 4-27  具有五个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的 7420 单机控制器

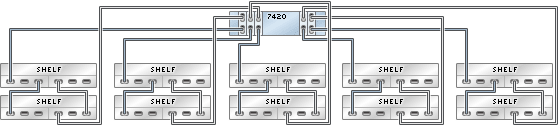

图 4-28  具有五个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的 7420 单机控制器

图 4-29  具有五个 HBA 且通过五个链连接到十个 Sun Disk Shelf 的 7420 单机控制器

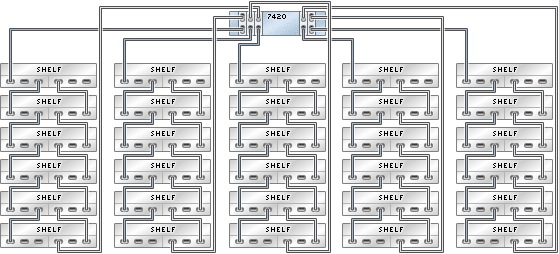

图 4-30  具有五个 HBA 且通过五个链连接到三十个 Sun Disk Shelf 的 7420 单机控制器

7420 单机控制器到 Sun Disk Shelf（6 个 HBA）

下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

图 4-31  具有六个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的 7420 单机控制器

图 4-32  具有六个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的 7420 单机控制器

图 4-33  具有六个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的 7420 单机控制器

图 4-34  具有六个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的 7420 单机控制器

图 4-35  具有六个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的 7420 单机控制器

图 4-36  具有六个 HBA 且通过六个链连接到六个 Sun Disk Shelf 的 7420 单机控制器

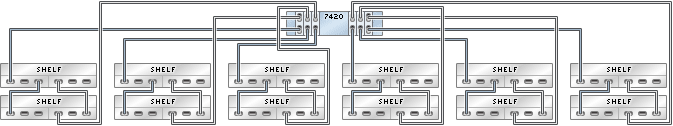

图 4-37  具有六个 HBA 且通过六个链连接到十二个 Sun Disk Shelf 的 7420 单机控制器

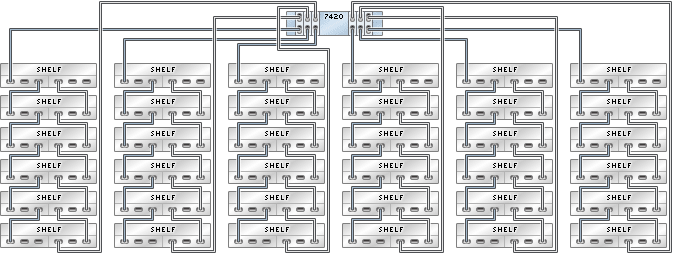

图 4-38  具有六个 HBA 且通过六个链连接到三十六个 Sun Disk Shelf 的 7420 单机控制器
