このチュートリアルでは、iOSとAndroidの両デバイス上でiBeaconを監視および検出するOracle Mobile Application Framework(Oracle MAF)アプリケーションの開発手順について順を追って説明します。また、iBeaconの識別子をアドバタイズするiOSアプリケーションの開発方法について説明します。さらに、AMXページを開発してサード・パーティのプラグインであるCordovaを組み込み、MAFアプリケーションでローカル通知を実際に使用する方法についても説明します。

最初のパートでは、デバイスのBluetooth機能とMAFアプリケーション間のブリッジとしてCordovaプラグインを使用するビーコン・クライアントMAFアプリケーションを作成します。CordovaプラグインのAPIはJavaScriptで記述されているため、MAFアプリケーションとプラグインとの間の通信にはJavaScriptを組み込みます。また、アプリケーションがバックグラウンドで動作している場合やデバイスがスリープ状態にある場合に、デバイスがビーコン領域に入ったことにユーザーが気付くように、ローカル通知も組み込みます。

チュートリアルの2番目のパートでは、ビーコンの位置をアドバタイズするビーコンとして動作する別のアプリケーションを作成します。このチュートリアルのアプリケーションをテストするには、Bluetooth Low Energyをサポートする別々のデバイスに各アプリケーションをデプロイする必要があります。一方のデバイスはビーコンとして動作してアドバタイズを行い、他方のデバイスはアプリケーションを使用してアドバタイジングを監視および検出します。アドバタイジング・ビーコンを実行するデバイスはiOSデバイスである必要があります。クライアント・アプリケーションを実行するデバイスは、AndroidデバイスでもiOSデバイスでも構いません。なお、アドバタイジング・アプリケーションを実行するデバイスはiOSデバイスである必要があります。このチュートリアルでは、iOSデバイスにアプリケーションをデプロイしてテストします。

目的
ダウンロード・ファイル

このチュートリアルを実行するには、Oracle JDeveloper 12.1.3とOracle MAF 2.1.1をインストールしておく必要があります。次に、ファイル・アーカイブをダウンロードし、マシン上の仮の場所に解凍します。このアーカイブには、チュートリアルで必要になるコードとCordovaプラグインが含まれています。ファイルを保存および解凍する仮のディレクトリは、JDeveloper/myworkディレクトリと同じハード・ドライブ・パーティションに存在する必要があります。zipファイルには、アプリケーションの完成版も含まれています。

アプリケーションの完成版をダウンロード

次に示すのは、このチュートリアルで作成するおもなアプリケーション・コンポーネントです。


コンポーネント ファイル名
詳細
ビーコンのサポートに必要なCordovaプラグイン cordova-plugin-ibeacon-master
  • JavaScriptで記述されています。
  • デバイス・レベルのAPIにアクセスします。
Cordovaプラグインに対するJavaScriptインタフェース beacon.js
  • 監視の開始/停止および距離測定(レンジング)の開始/停止に必要な、4つのコール可能な関数。
  • 2つの内部関数。
    • initialize:機能の開始時に起動し、認可をリクエストしてビーコン領域の監視を開始します。
    • createRegion:UUIDに基づく新しいビーコン領域。
    • 2つのコールバック関数。
      • didDetermineStateForRegion:ビーコン領域に入られたときに起動し、(アプリケーションが実行中でなくても)通知を送信します。
      • didRangeBeaconsInRegion:距離測定により1つ以上のiBeaconが検出されたときに起動します。
  • 3つのアプリケーション・スコープ変数:監視の状態、距離測定の状態、監視または距離測定されている領域の識別子が格納されます。
アプリケーションでローカル通知を受信するために必要なコンポーネント

LifecycleListenerImpl.java

NativeLocalNotificationListener.java

  • ローカル通知イベントを受信したときにコールされるonMessageメソッドを提供するクラス。ビーコン領域でビーコンの距離測定を開始します。
データ構造体、アクセス・クラス、データ・コントロール

Beacon.java

BeaconManager.java

DataControls.dcx

  • 1つ目のクラスは、uuid、major、minor、proximityおよびidentifierの各属性を含めてビーコンを定義します。
  • 2つ目のクラスには、次の4つのメソッドが含まれます。
    • startMonitoring:JavaScript startMonitoring関数をコールします。
    • stopMonitoring:JavaScript stopMonitoring関数をコールします。
    • beaconRanged:ビーコンが検出されたことをBeaconManagerに通知するときにJavaScriptからコールされます。新たに検出された場合はリストに追加され、そうでない場合はproximityプロパティが更新されます。
  • clearBeacons:ビーコンのリストをクリアするときにJavaScriptからコールされます。
  • BeaconManager.javaのデータ・コントロール。
ビーコンとの交信に必要なページ beacon.amx
  • ビーコン領域の監視を開始/停止するためのボタン
  • 起動すると、現在は監視モードであることと、監視中のUUID(ビーコン領域)を示すテキストが表示されます。
  • 領域内で検出されたすべてのビーコンを表示します。




ステップ1:アプリケーションの作成とCordovaのビーコン・プラグインの追加

このセクションでは、ビーコン・クライアントMAFアプリケーションを作成します。続いて、Cordovaビーコン・プラグインをダウンロードしてアプリケーションに追加します。

  1. New Galleryを使用して、Mobile Application Framework Applicationを新規作成します。

    Check for Updates

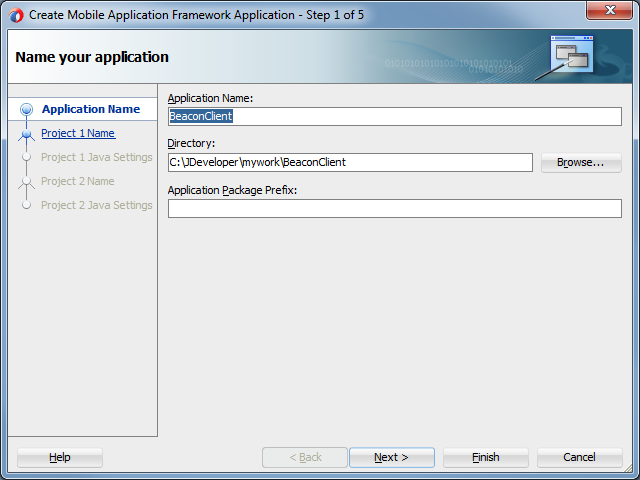

  2. BeaconClientという名前を付け、「Finish」をクリックします。

    Check for Updates

  3. 次に、iBeacon機能を含むCordovaプラグインを追加します。使用できるプラグインにはさまざまなものがありますが、このチュートリアルではProximity Beacon Monitoring and Transmission Pluginに基づくプラグインを使用しています。このプラグインはiOSとAndroidのいずれのデバイスにも有効です。

    これから使用するプラグインは、先ほどダウンロードしたlab.zipファイルに含まれています。解凍したファイルには、アプリケーションに追加する/cordova-plugin-ibeacon-master/ディレクトリが含まれます。


    Check for Updates

  4. BeaconClient MAFアプリケーションに戻り、アプリケーションにプラグインを追加します。

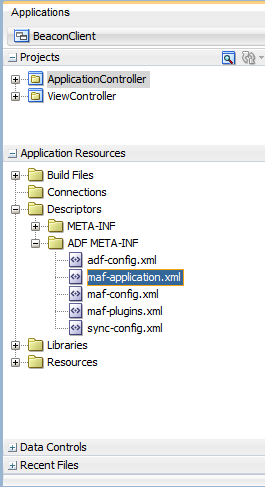

    Application Resourcesパネルで、「Descriptors」→「ADF META-INF」の順にノードを開き、「maf-application.xml」を開きます。

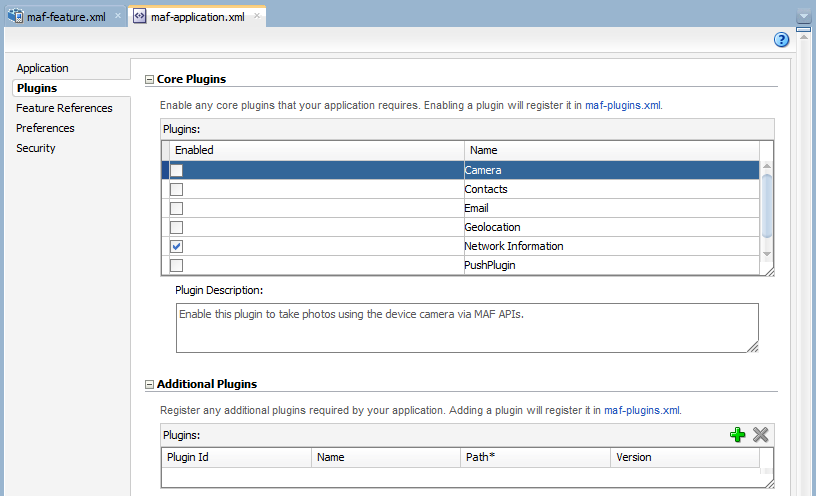

    次に、「Plugins」タブを選択します。

    Check for Updates Check for Updates

  5. プラグインの場所を設定します。下部にあるAdditional Plugins領域で緑色のプラス記号をクリックし、解凍ファイルのディレクトリ(/cordova-plugin-ibeacon-master/)にナビゲートし、このディレクトリを選択します。

    プラグインが有効なプラットフォームを設定することもできますが、このプラグインはiOSにもAndroidにも有効であるため、デフォルト値のままにします。

    Check for Updates

  6. すべての作業内容を保存します。


ステップ2:プラグインとの交信に必要なJavaScriptの定義

CordovaプラグインはJavaScriptで記述されているため、インタフェースと交信してビジネス・ロジックを実行するために必要なコードを追加する必要があります。

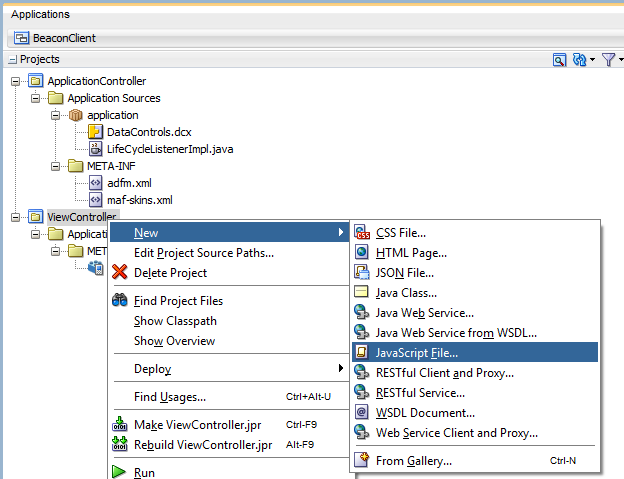

  1. ViewController」プロジェクトを右クリックして、「New」→「JavaScript File」を選択します。

    New Application

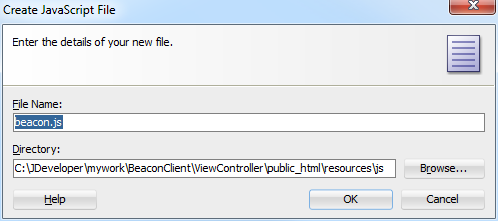

  2. ファイルの名前としてbeacon.jsと入力し、「OK」をクリックします。

    New Galleryのモバイル・アプリケーション項目

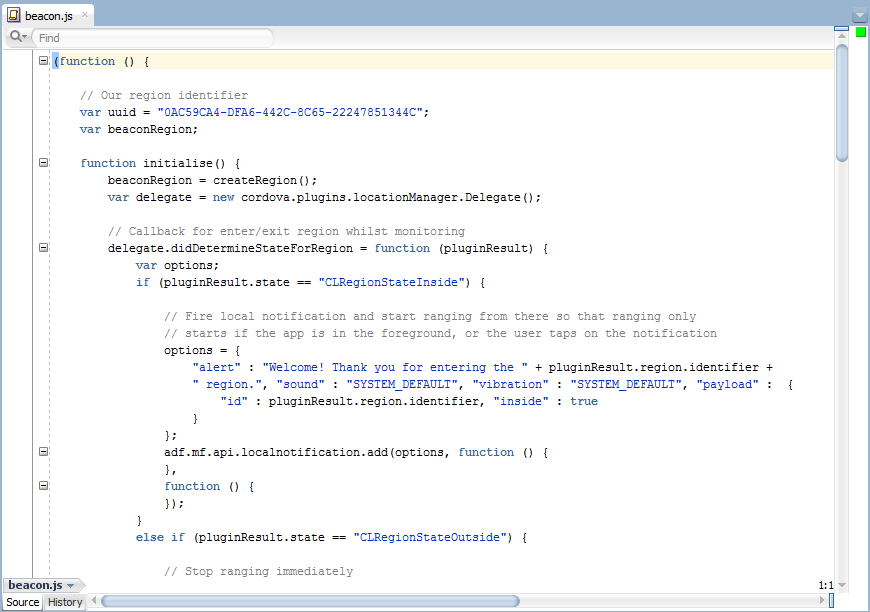

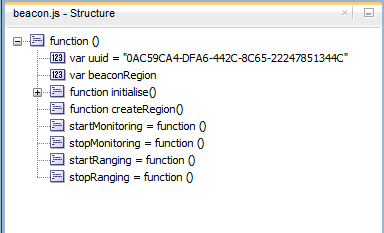

  3. ファイルにコードを追加します。ダウンロードしたlabs.zipファイルに含まれるbeaconJS.txtファイルからコードをコピーすることができます。先ほどダウンロードしなかった場合は、こちらからダウンロードできます。JDeveloper/myworkディレクトリと同じパーティションにある仮のディレクトリにファイルを保存して解凍します。

    このコードはいくつかの異なる処理を実行します。
    1:領域識別子を指定する
    2:アプリケーションが起動したら監視を開始する
    3:ビーコン領域への出入りを監視する
    4:ローカル通知を発行する
    5:距離測定を使用してビーコンを検出する
    6:見つかったビーコンをリストに追加する

    New Galleryのモバイル・アプリケーション項目

    New Galleryのモバイル・アプリケーション項目



  4. すべての作業内容を保存します。


ステップ3:アプリケーションでローカル通知を受信するための設定

アプリケーションがバックグラウンドで動作しているときは、デバイスがビーコン領域に入ったことや領域から出たことをユーザーに通知する必要があります。ビーコン領域に入った、またはビーコン領域から出たときに、アプリケーションでローカル通知を受信できるように設定します。

  1. まず、アプリケーション起動時にローカル通知イベント・リスナーを追加します。

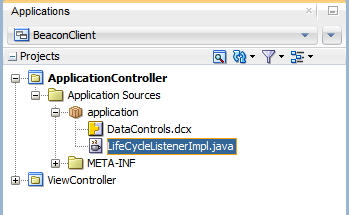

    Applicationsウィンドウで、「ApplicationController」→「Application Sources」→「application」の順にノードを開き、「LifecycleListenerImpl.java」ファイルをダブルクリックします。

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

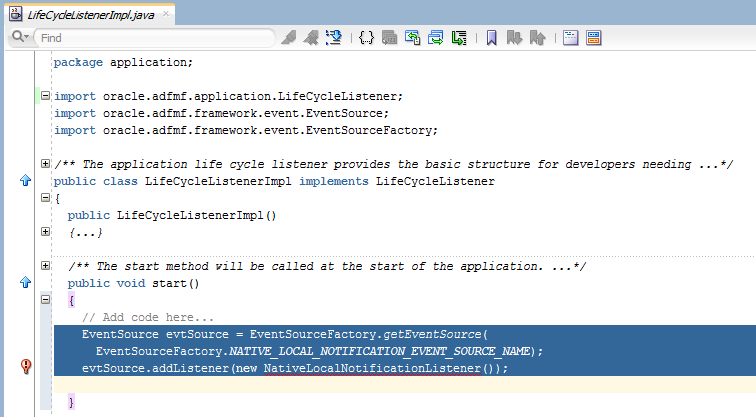

  2. 以下のイベント・コードが含まれるようにstartメソッドを変更します。これはリスナーを起動するコードですが、まだNativeLocalNotificationListenerを作成していないため、リスナー名の下に赤い波線が表示されます。


    public void start()
    {

    EventSource evtSource = EventSourceFactory.getEventSource(
    EventSourceFactory.NATIVE_LOCAL_NOTIFICATION_EVENT_SOURCE_NAME);
    evtSource.addListener(new NativeLocalNotificationListener());

    }


    2つのimport文を追加します。

    import oracle.adfmf.framework.event.EventSource;
    import oracle.adfmf.framework.event.EventSourceFactory;

    エディタのadfmf-feature.xml

  3. 次に、ローカル通知イベント・リスナー用の新しいJavaクラス(NativeLocalNotificationListener)を作成します。

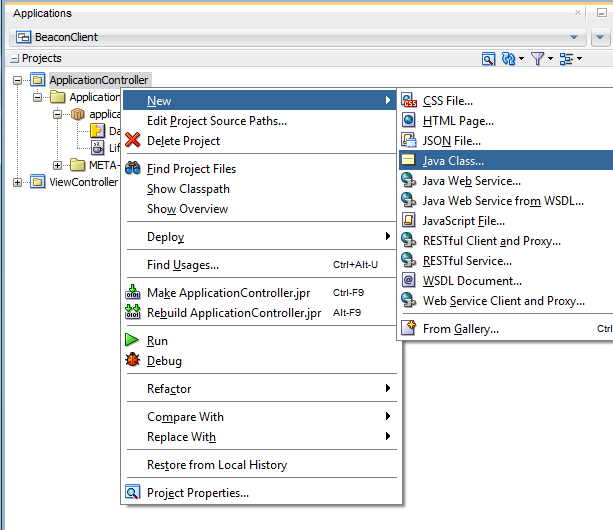

    ApplicationController」プロジェクトを右クリックして、「New」→「Java Class」の順に選択します。

    エディタのadfmf-feature.xml

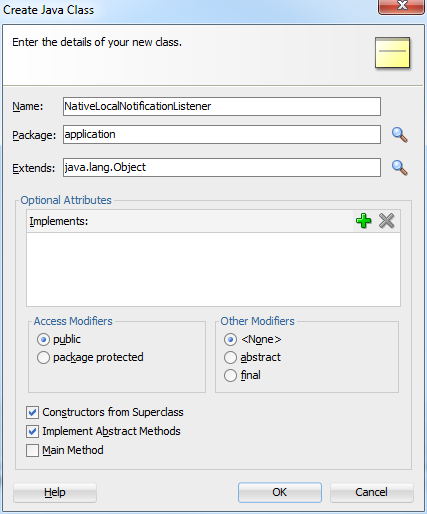

  4. NativeLocalNotificationListenerという名前を付け、「OK」をクリックします。

    エディタのadfmf-feature.xml

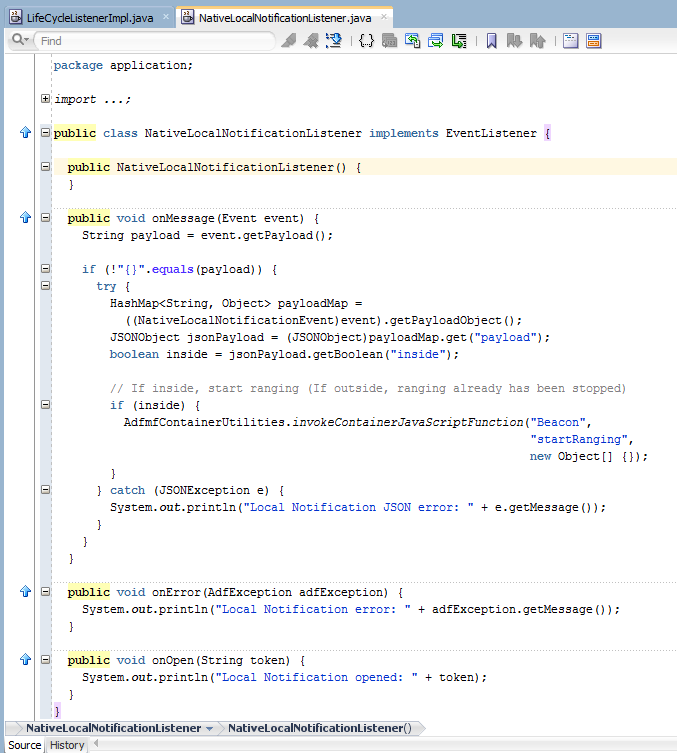

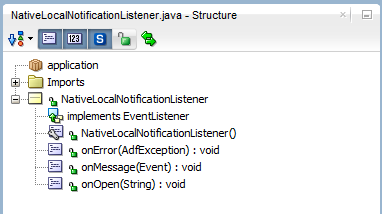

  5. labファイルを解凍した場所にナビゲートし、NativeLocalNotificationListener.txtファイルを開きます。下のすべてのコードをコピーして、元のファイルの内容と置き換えます。

    このコードは、デバイスがビーコン領域内にあるかどうかを判定し、通知を送信します。

    先ほどファイルをダウンロードしなかった場合は、こちらからダウンロードできます。

    エディタのadfmf-feature.xml

    エディタのadfmf-feature.xml

  6. すべての作業内容を保存します。


ステップ4:ビーコンのプロパティのget/setに必要なクラスと、通知との交信に必要なクラスの追加

次に、2つのクラスを作成します。1つはビーコン・プロパティとアクセス・メソッドを定義するクラスで、もう1つはビーコン領域の監視を開始/停止するクラスです。2つ目のBeanは、検出したビーコンのリストも保持します。

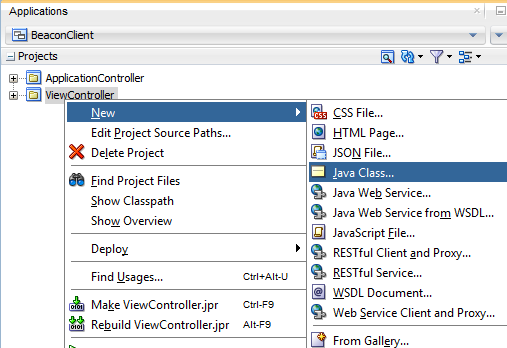

  1. 次は、ViewControllerプロジェクトでいくつかの作業を行います。「ViewController」プロジェクトを右クリックし、メニューから「New」→「Java Class」を選択します。

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

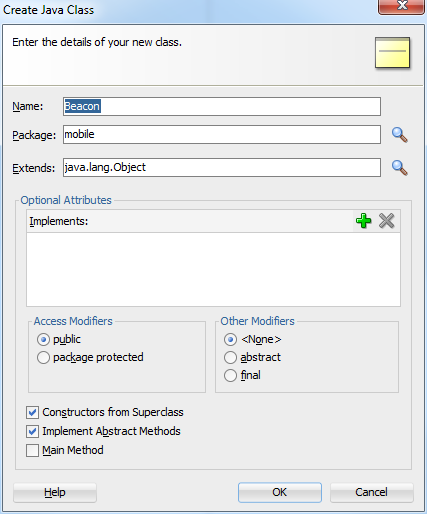

  2. クラス名としてBeaconと入力し、「OK」をクリックします。

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

  3. zipファイルがある場所(/labs/)からbeaconJava.txtファイルを開きます。ファイル全体をコピーし、MAFコードをファイルの内容に置き換えます。

    このファイルは、ビーコンの5つのプロパティ(uuid、major、minor、proximity、identifier)と、それぞれのgetterメソッドとsetterメソッドを定義します。

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

  4. 次に、監視の開始/停止およびビーコン・リストの管理を行うクラスを作成します。再度、「ViewController」プロジェクトを右クリックし、メニューから「New」→「Java Class」を選択します。

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

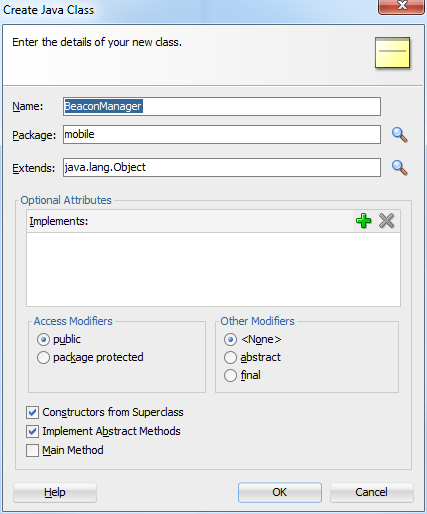

  5. クラス名としてBeaconManagerと入力し、「OK」をクリックします。

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

  6. 先ほどと同様に、zipファイルがある場所(/labs/)からbeaconManagerJava.txtファイルを開きます。ファイル全体をコピーし、MAFコードをファイルのコードに置き換えます。

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

    アプリケーション・ナビゲータで選択されたadfmf-feature.xml

  7. すべての作業内容を保存します。


ステップ5:Java Beanからのデータ・コントロールの作成

このセクションでは、BeanManagerクラスからデータ・コントロールを作成し、UIの開発を容易にします。

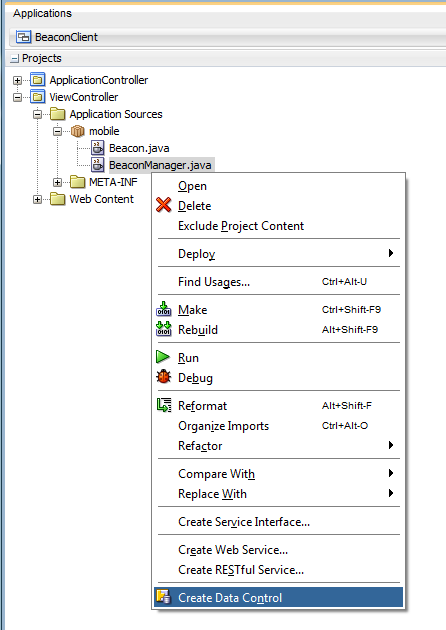

  1. BeaconManager.java」ファイルを右クリックして、メニューから「Create Data Control」を選択します。

    Deploy→New Deployment Profileメニュー・オプション

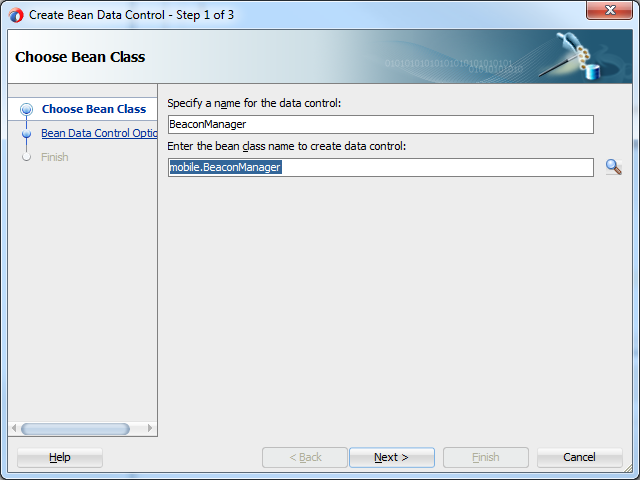

  2. Create Bean Data Controlウィザードで、「Next」、「Finish」の順にクリックします。

    デプロイメント・プロファイルの名前

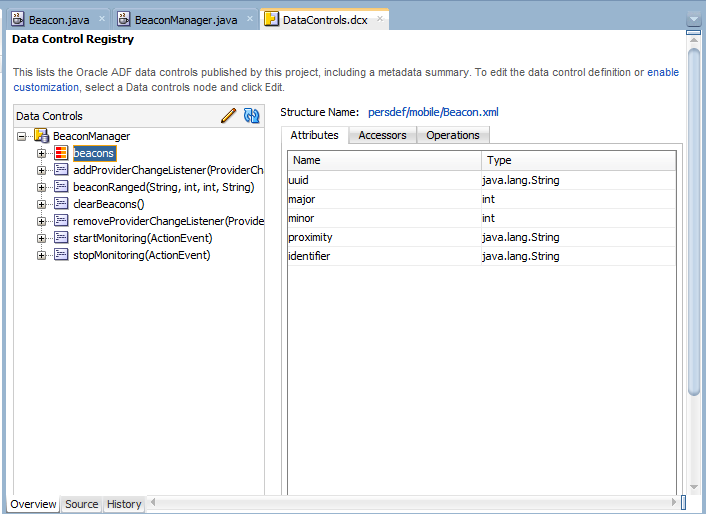

  3. データ・コントロールの定義を含むファイル(DataControls.dcx)がエディタに表示されます。「BeaconManager」ノードを開き、beaconsコレクション、およびビーコンを監視/追跡するメソッドを確認します。beaconsコレクションを選択すると、ビーコンの5つの属性が表示されます。

    デプロイメント・プロファイルの名前

  4. 作業内容を保存します。

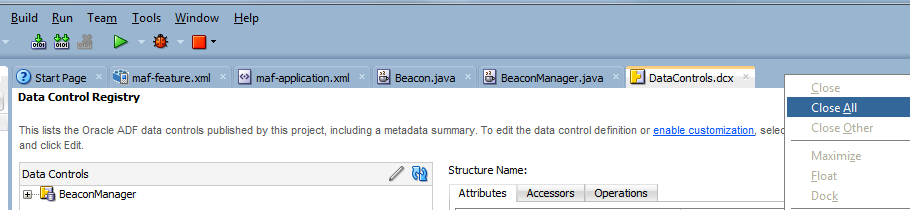

  5. すべてのエディタ・タブを閉じてIDEを少し整理します。
    メニュー・バーの下で、最後のタブの右側にマウスを移動します。続いて、右クリックして「Close All」を選択します。

    デプロイメント・プロファイルの名前


ステップ6:ビーコンの監視を開始/停止するためのAMXページの定義

次に、AMXページを含むMAF機能を作成します。UIには、ビーコン領域の監視を開始/停止するためのボタン、監視されている領域の通知、およびデバイスがビーコン領域内に入ったときに存在するビーコンの詳細が含まれます。

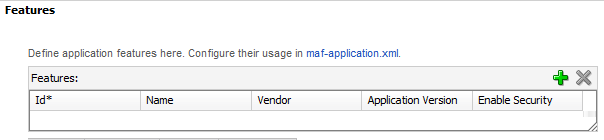

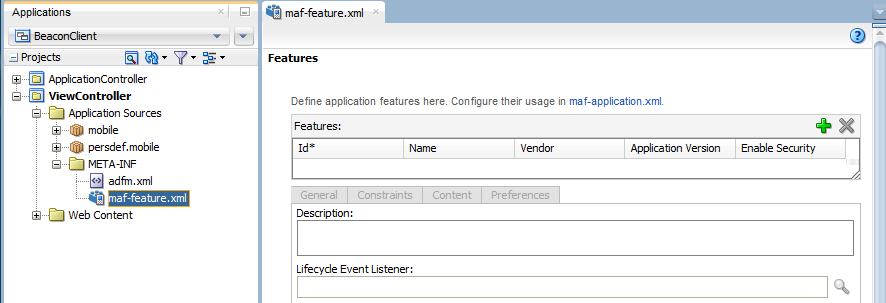

  1. 新しい機能を、このページの開始点として作成します。エディタで「maf-feature.xml」ページを開きます。

    Deploy→New Deployment Profileメニュー・オプション

  2. 右側にある緑色のプラス記号をクリックして、新しい機能を作成します。

    Deploy→New Deployment Profileメニュー・オプション

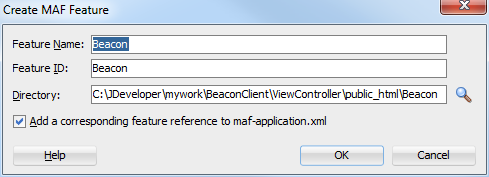

  3. 機能名をBeaconにして、「OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

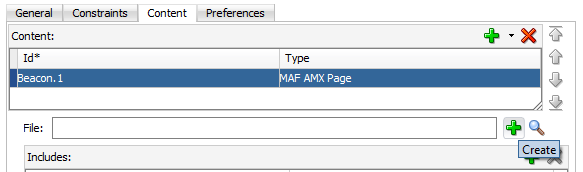

  4. 機能のコンテンツとしてAMXページを追加します。「Content」タブをクリックし、TypeプロパティがMAF AMX Pageに設定されていることを確認します。次に、Fileプロパティの右にある緑色のプラス記号をクリックしてページを作成します。

    Deploy→New Deployment Profileメニュー・オプション

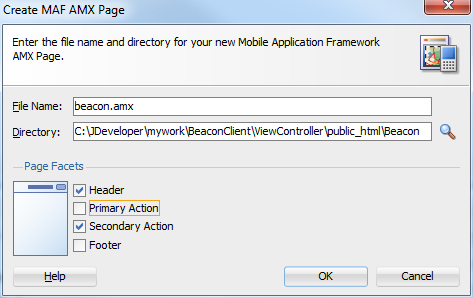

  5. ページにBeacon.amxという名前を付け、「Primary Action」ページ・ファセットを選択解除します。HeaderファセットとSecondary Actionファセットのみが選択されている必要があります。

    OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

  6. ページ・ファセット・コンポーネントを作成および定義します。

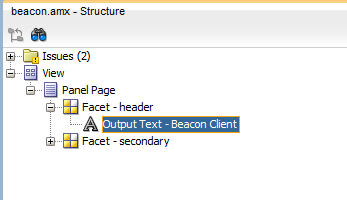

    Facet-header出力テキスト・コンポーネントの値をBeacon Clientに設定します。

    Deploy→New Deployment Profileメニュー・オプション

  7. secondaryファセットのボタンを削除します。

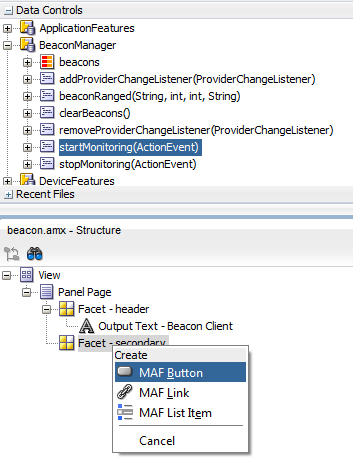

    Data Controlsウィンドウで、「BeaconManager」ノードを開いて「startMonitoring」操作を選択します。次に、これをStructureウィンドウにドラッグし、Secondary facetにドロップします。

    ポップアップ・メニューで「MAF button」を選択します。

    Deploy→New Deployment Profileメニュー・オプション

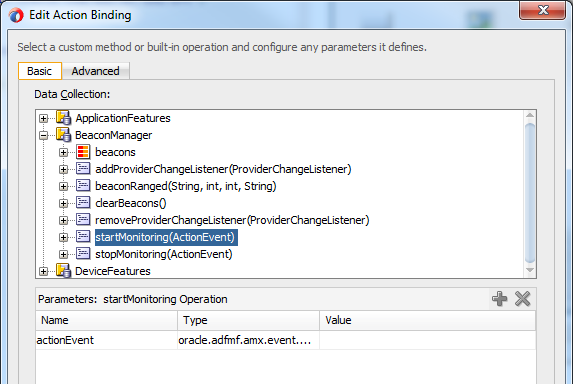

  8. Edit Action Bindingペインで「OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

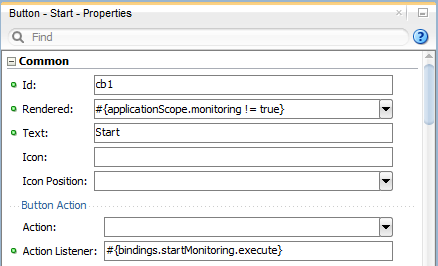

  9. このボタンは、アプリケーションでビーコンの監視が行われていない場合のみ、表示する必要があります。

    Button」を選択し、Renderedプロパティを#{applicationScope.monitoring != true}に設定します。また、TextプロパティをStartに設定します。

    作業内容を保存します。

    Deploy→New Deployment Profileメニュー・オプション

  10. 監視を停止するための別のボタンをsecondaryファセットに追加します。

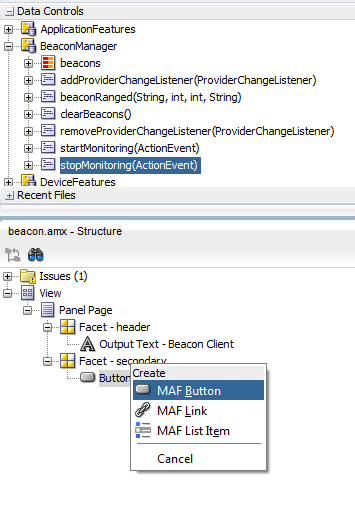

    Data ControlsからStructureウィンドウに「stopMonitoring」操作をドラッグし、Secondaryファセットにドロップします。ポップアップ・メニューで「MAF button」を選択します。

    Deploy→New Deployment Profileメニュー・オプション

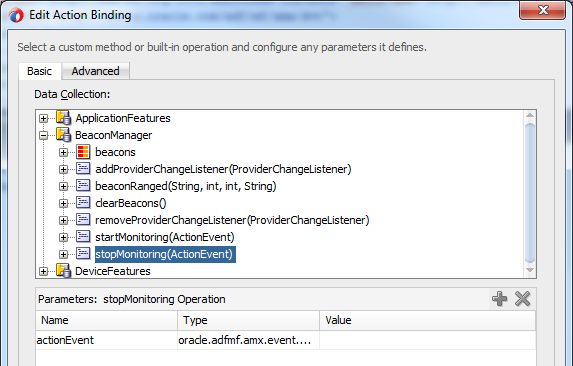

    Edit Action Bindingペインで「OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

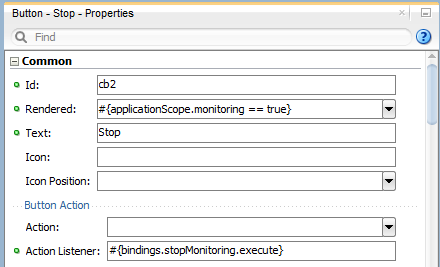

  11. Startボタンと同様に、このボタンはシステムによる監視が行われている場合にのみ表示します。

    stopMonitoring」ボタンを選択し、Renderedプロパティを#{applicationScope.monitoring == true}に、TextプロパティをStopに設定します。

    作業内容を保存します。

    Deploy→New Deployment Profileメニュー・オプション

  12. この後のいくつかのステップでは、監視および距離測定のステータスを表示する4つの出力コンポーネントを追加します。

    まず、デバイスでビーコンの監視が行われていないときに表示する出力テキスト・コンポーネントをPanel Pageに追加します。

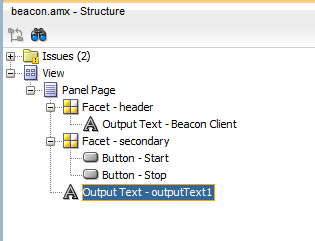

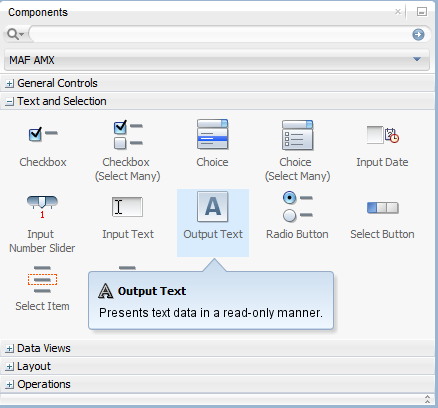

    Componentsペインから「Text and Selection」領域を開き、「Output Text」コンポーネントをStructureウィンドウにドラッグしてPanel Pageにドロップします。

    Deploy→New Deployment Profileメニュー・オプションDeploy→New Deployment Profileメニュー・オプション

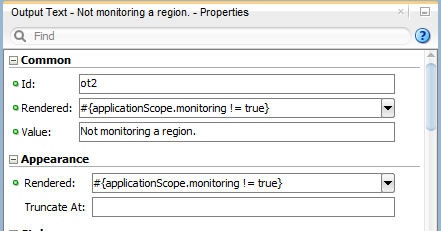

  13. 出力テキストを選択して次のプロパティを設定し、デバイスで監視が行われていないときにテキストが表示されるようにします。上側の最初の図はデザインタイム・ビューで、2つ目の図は、デバイスで監視が行われていないときのランタイム・ビューです。

    Rendered#{applicationScope.monitoring != true}
    TextNot monitoring a region.

    作業内容を保存します。

    Deploy→New Deployment Profileメニュー・オプション

    Deploy→New Deployment Profileメニュー・オプション

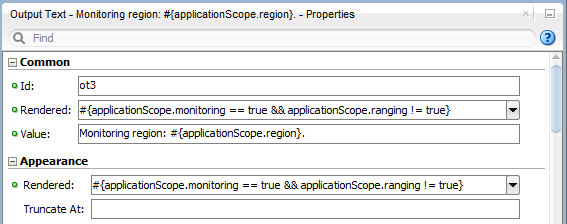

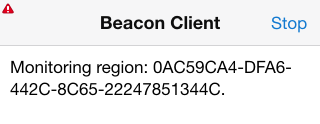

  14. 最初の出力テキスト・コンポーネントの下にもう1つ出力テキスト・コンポーネントを追加します。次に、デバイスで監視が行われている場合は領域の詳細が表示されるように、プロパティを設定します。ここでも、最初の図はデザインタイム・ビューで、2つ目の図は、デバイスで監視が行われているときのランタイムのページです。

    Rendered#{applicationScope.monitoring == true && applicationScope.ranging != true}
    ValueMonitoring region:#{applicationScope.region}

    作業内容を保存します。

    Deploy→New Deployment Profileメニュー・オプション

    Deploy→New Deployment Profileメニュー・オプション

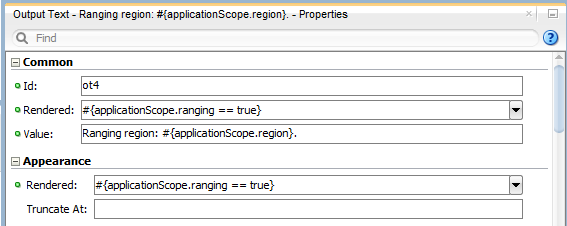

  15. 3つ目の出力テキスト・コンポーネントをPanel Pageに追加し、デバイスが領域内に入り距離測定モードになったときにテキストが表示されるようにプロパティを設定します。

    Rendered#{applicationScope.ranging == true}
    ValueRanging region:#{applicationScope.region}

    Deploy→New Deployment Profileメニュー・オプション

    Deploy→New Deployment Profileメニュー・オプション

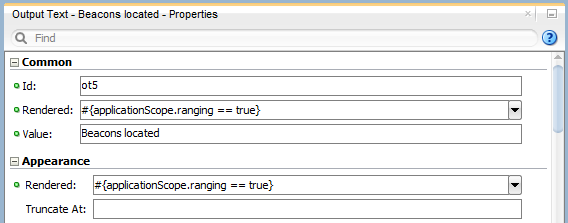

  16. 4つ目の出力テキスト・コンポーネントをページに追加し、ビーコンが検出されたらヘッダー・テキストが表示されるようにします。

    Rendered#{applicationScope.ranging == true}
    ValueBeacons located

    Deploy→New Deployment Profileメニュー・オプション

    Deploy→New Deployment Profileメニュー・オプション

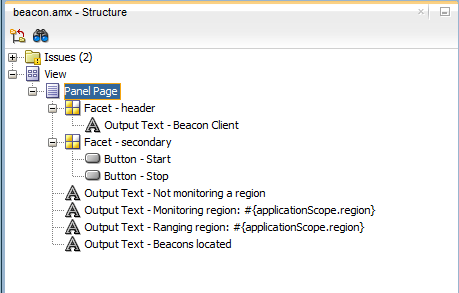

    4つの出力テキスト・コンポーネントを含むStructureウィンドウは、次の図のようになります。

    Deploy→New Deployment Profileメニュー・オプション

  17. 次にページに追加するのは、入場した領域内でアドバタイジングしているすべてのビーコンのリストです。

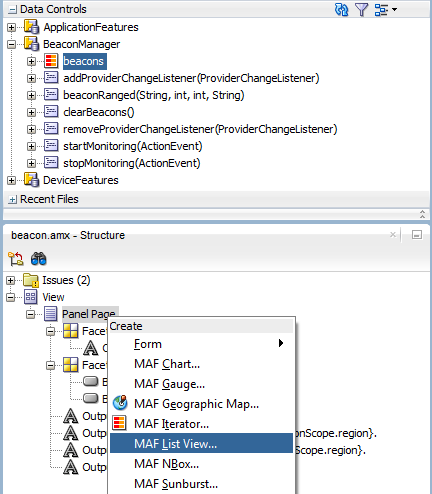

    Data ControlsからStructureウィンドウに「beacons」コレクションをドラッグし、Panel Pageにドロップします。ポップアップ・メニューで「MAF List View」を選択します。

    Deploy→New Deployment Profileメニュー・オプション

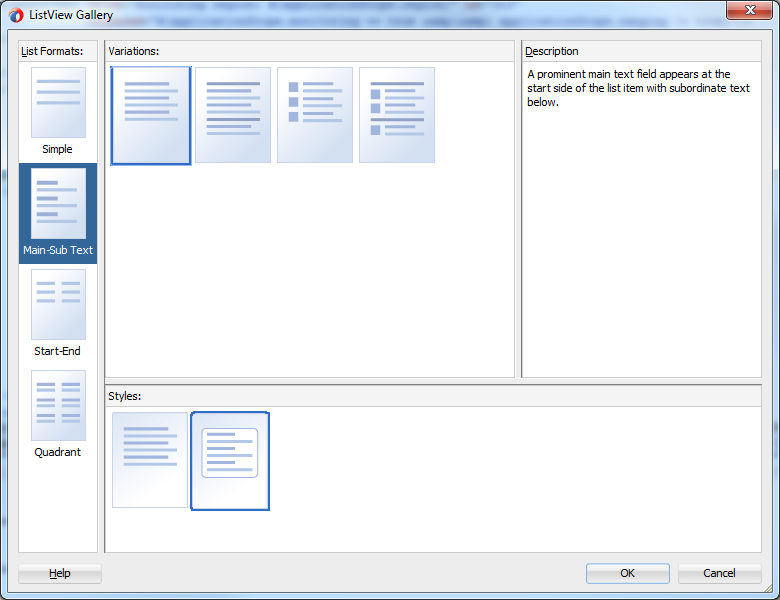

  18. ListView Galleryで、「Main-Sub Text」を選択し、1つ目のVariationと2つ目のStyleを選択し、「OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

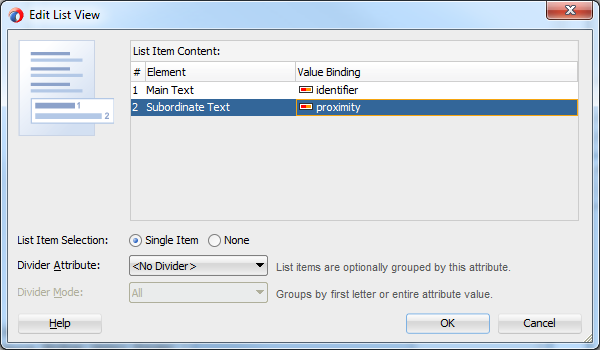

  19. 各ビーコンについて識別子と近接度(proximity)を表示する必要があるため、Edit List Viewペインで最初のElementのValue Bindingをidentifierに設定し、2つ目のElementのValue Bindingをproximityに設定します。「OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

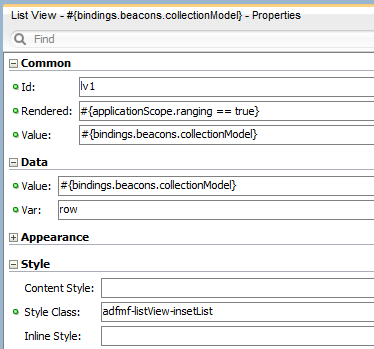

  20. 次に、アプリケーションが距離測定モードになっている場合のみリストが表示されるように設定します。

    List View」コンポーネントを選択し、Renderedプロパティを#{applicationScope.ranging == true}に設定し、Style Classadfmf-listView-insetListに設定します。

    Deploy→New Deployment Profileメニュー・オプション

  21. すべての作業内容を保存します。

  22. 最後に、新しい機能にJavaScriptコードを含めます。

    再度、「maf-feature.xml」ファイルを開き、「Beacon」機能を選択します。 次に、「Content」タブをクリックしてIncludes領域まで下にスクロールし、緑色のプラス記号をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

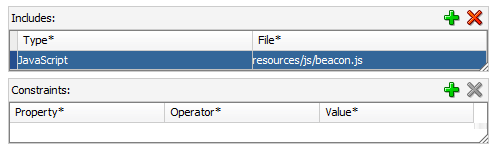

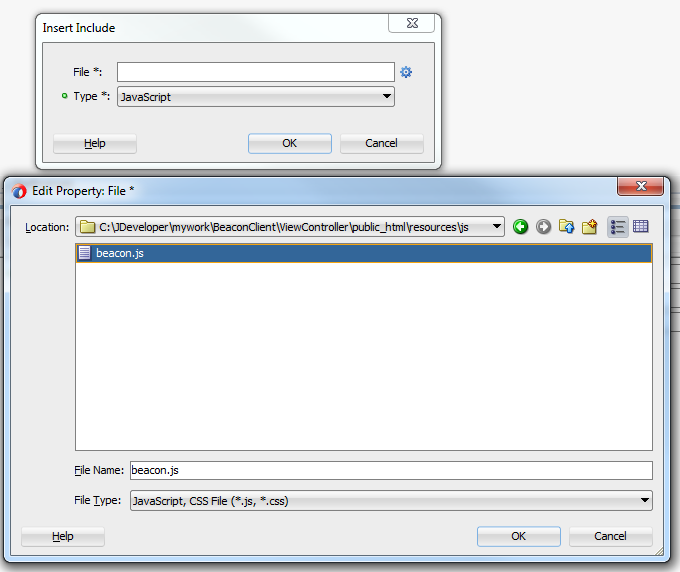

  23. Insert Includeダイアログ・ボックスで、Fileプロパティの右側にある水色の歯車アイコンをクリックします。次に、resources\jsディレクトリにナビゲートして「beacon.js」ファイルを選択します。

    Deploy→New Deployment Profileメニュー・オプション

  24. OK」をクリックしてEdit Propertyペインを閉じ、再度「OK」をクリックしてInsert Includeペインを閉じます。

    Deploy→New Deployment Profileメニュー・オプション

  25. すべての作業を保存します。これでAMXページが完成しました。


ステップ7:アプリケーションのデプロイとテスト

開発した機能をテストするには、このアプリケーションをiOSデバイスまたはAndroidデバイスにデプロイする必要があります。シミュレータやエミュレータでは動作しないためです。このセクションでは、デプロイメント・プロファイルを作成してデバイスにデプロイします。iOSデバイスにデプロイする場合は、証明書とプロビジョニング・ファイルが必要です。このセクションでは、これらのコンポーネントのインストールと構成については説明しません。一連の手順のうち一部については、iOSとAndroidの両方のスクリーンショットを表示します。

  1. iOSデバイスにデプロイする場合は、プロビジョニング・プロファイルで指定したApp IDと一致するアプリケーションIdを設定する必要があります。この設定が必要なのはiOSデプロイメントのみです。Androidデバイスにデプロイする場合は次のステップに進みます。

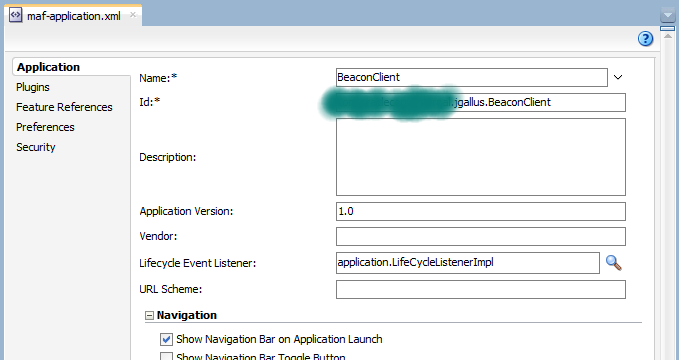

    maf-application.xml」ファイルを開き、「Application」タブをクリックします。

    次に、プロビジョニング・プロファイルで指定したApp Idと一致する値をIdプロパティに設定します。下の図では、idの最後の部分のみ表示しています。

    Deploy→New Deployment Profileメニュー・オプション

  2. Idプロパティからフォーカスを外し、すべての作業内容を保存します。

  3. アプリケーションをデプロイします。

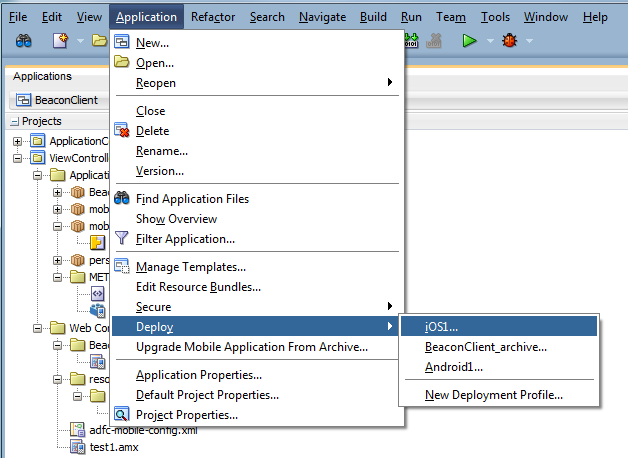

    デプロイするデバイスに応じて、メニューから「Application」→「Deploy」→「iOS1」(または「Android1」)の順に選択します。

    Deploy→New Deployment Profileメニュー・オプション

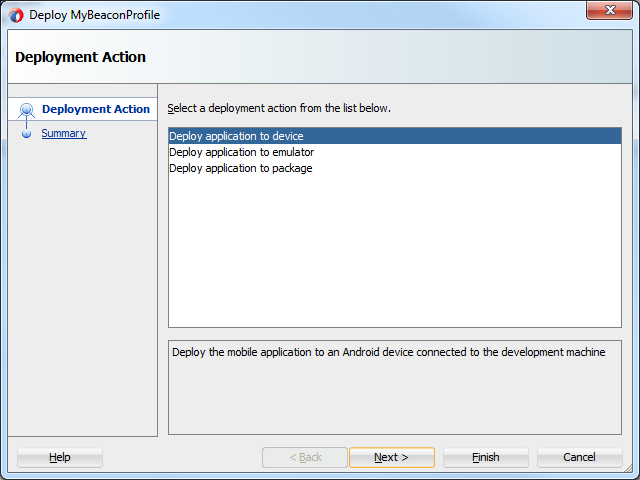

  4. Androidにデプロイする場合は、「Deploy application to device」を選択して「OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

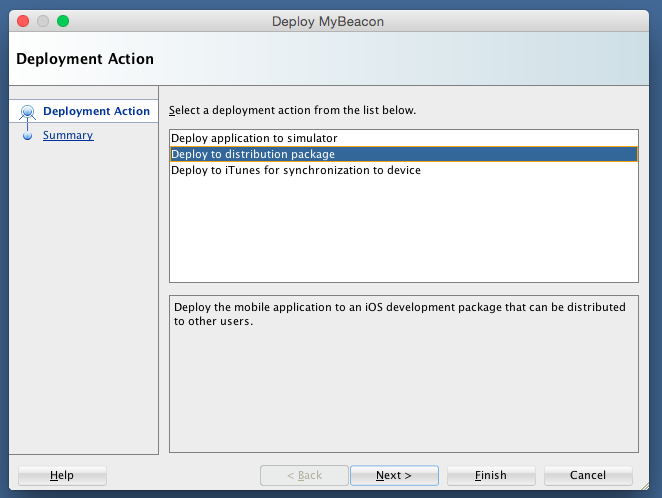

    iOSにデプロイする場合は、「Deploy distribution package」を選択して「OK」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

  5. アプリケーションをデプロイしたら、それをデバイスに移動する必要があります。Androidデバイスの場合は、デバイスを接続してアプリケーションをデバイスにドラッグ・アンド・ドロップします。

    iOSの場合は少し異なり、iTunesを使用する必要があります。次の3つの手順は、MacからiOSデバイスにアプリケーションを移動する方法を示しています。

    iOSにデプロイする場合は、デバイスを接続してiTunesを開きます。

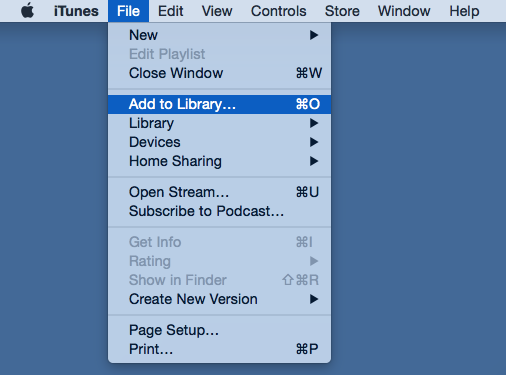

    メニューから「File」→「Add to Library」の順に選択します。

    Deploy→New Deployment Profileメニュー・オプション

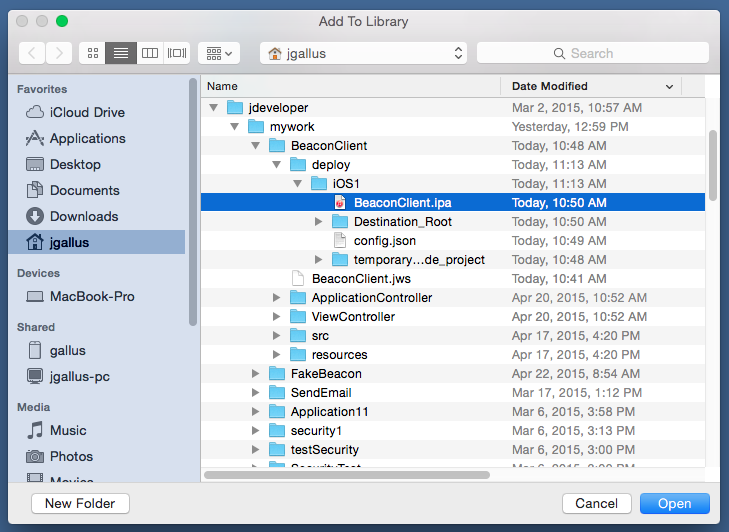

  6. JDeveloperで作成された.ipaファイルを探す必要があります。

    アプリケーションを作成したディレクトリにナビゲートし、/deploy/iOS1/ディレクトリを開きます。次に、「BeaconClient.ipa」を選択して「Open」をクリックします。

    Deploy→New Deployment Profileメニュー・オプション

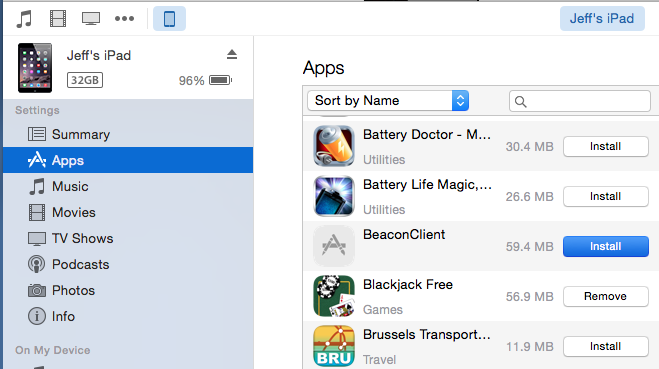

  7. iTunesでデバイスを選択し、「Apps」ノードを選択します。
    次に、下にスクロールしてBeaconClientアプリケーションを表示します。「Install」→「Apply」の順にクリックします。

    Deploy→New Deployment Profileメニュー・オプション

  8. 同期が完了したら、BeaconClientのアイコンを探します。

    Deploy→New Deployment Profileメニュー・オプション

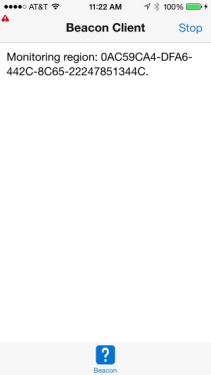

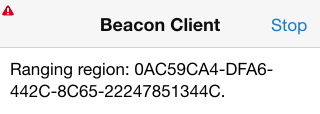

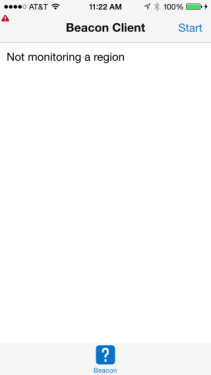

  9. アイコンをダブルクリックしてアプリケーションを起動します。「Start」ボタンをクリックすると、監視中のビーコン領域が表示されます。アドバタイズを行っているビーコン領域がないため、ビーコンの検索は開始されません。アプリケーションが距離測定モードになるのは、デバイスがビーコン領域内にある場合のみです。

    Deploy→New Deployment Profileメニュー・オプション Deploy→New Deployment Profileメニュー・オプション

    次のパートでは、デプロイするとビーコンとして動作する別のMAFアプリケーションを作成します。そのため、BeaconClientは異なる動作をします。
