Instalación de carriles guía y soportes de montaje posteriores

Antes de empezar

Identifique la ubicación en el bastidor donde desea colocar Sun Server X4-8. Requiere cinco unidades de bastidor.

Asegúrese de que el bastidor cumpla con los requisitos de Compatibilidad del bastidor.

Precaución - Daños en el equipo o lesiones personales. Siempre cargue el equipo en un bastidor empezando por abajo, de modo que el bastidor no pese demasiado en la parte superior y vuelque. Instale la barra antivolcado del bastidor para evitar que vuelque durante la instalación del equipo.

Determine la ubicación del servidor en el bastidor.
Sun Server X4-8 requiere cinco unidades de bastidor.

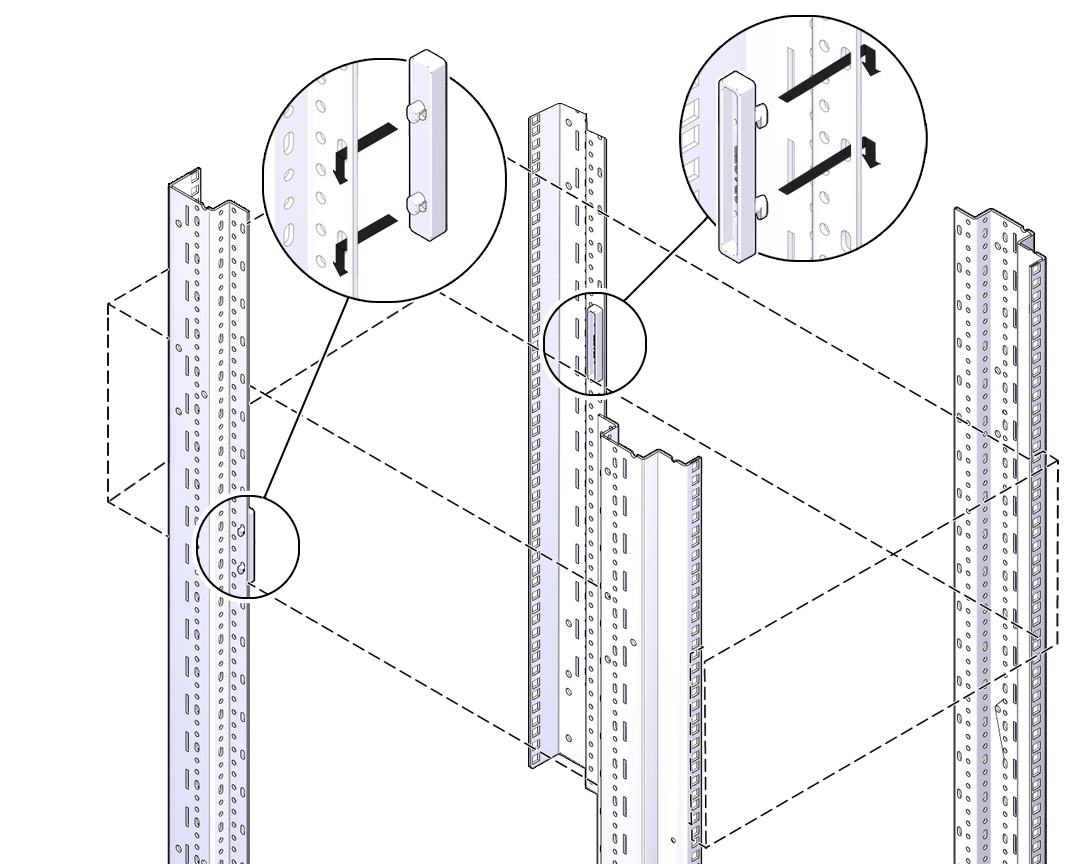

Instale los dos espaciadores en las guías posteriores del bastidor.
Los tornillos de los espaciadores pasan por los orificios ovalados en la parte interna de la guía posterior del bastidor. Alinee la parte inferior del espaciador con la parte inferior del espacio del bastidor del sistema.
Para los bastidores con orificios cuadrados, coloque las tuercas enjauladas en las ubicaciones indicadas por la plantilla de alineación (2). Para bastidores con orificios redondos, vaya al Paso 4.
1. Alinee la plantilla con los orificios donde desea colocar el servidor.
  La plantilla tiene imágenes de alineación del bastidor en ambos lados: una para la alineación posterior del bastidor [1] y una para la alineación frontal del bastidor [2].

  El servidor debe colocarse directamente sobre la unidad del bastidor que está por debajo [3] sin dejar espacios de bastidor incompletos.

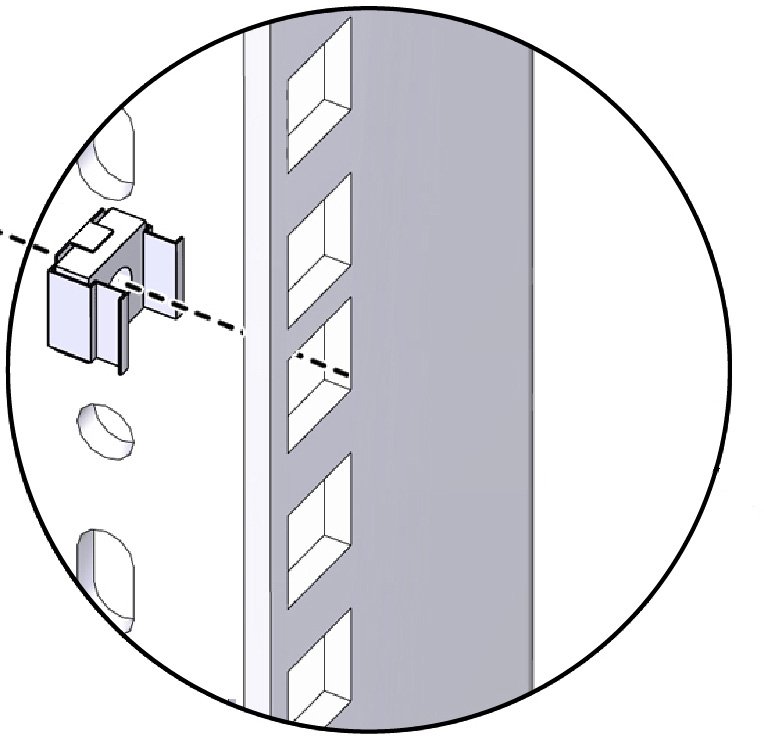

2. Coloque las tuercas enjauladas en las ubicaciones indicadas por la plantilla.
  Coloque las tuercas enjauladas en el lado interno de cada guía. Debería haber dos tuercas enjauladas en cada guía frontal y tres tuercas enjauladas en cada guía posterior.
Instale los carriles guía izquierdo y derecho.
Las guías están etiquetadas para indicar izquierda y derecha, y frontal y posterior.

Las guías tienen tornillos y un pasador en cada extremo. Para cada guía:
1. Expanda la guía para colocar el bastidor.
2. Inserte los tornillos [1] en los orificios del bastidor y, luego, presione la lengüeta [2] para abrir el pasador y ajustarlo al bastidor.

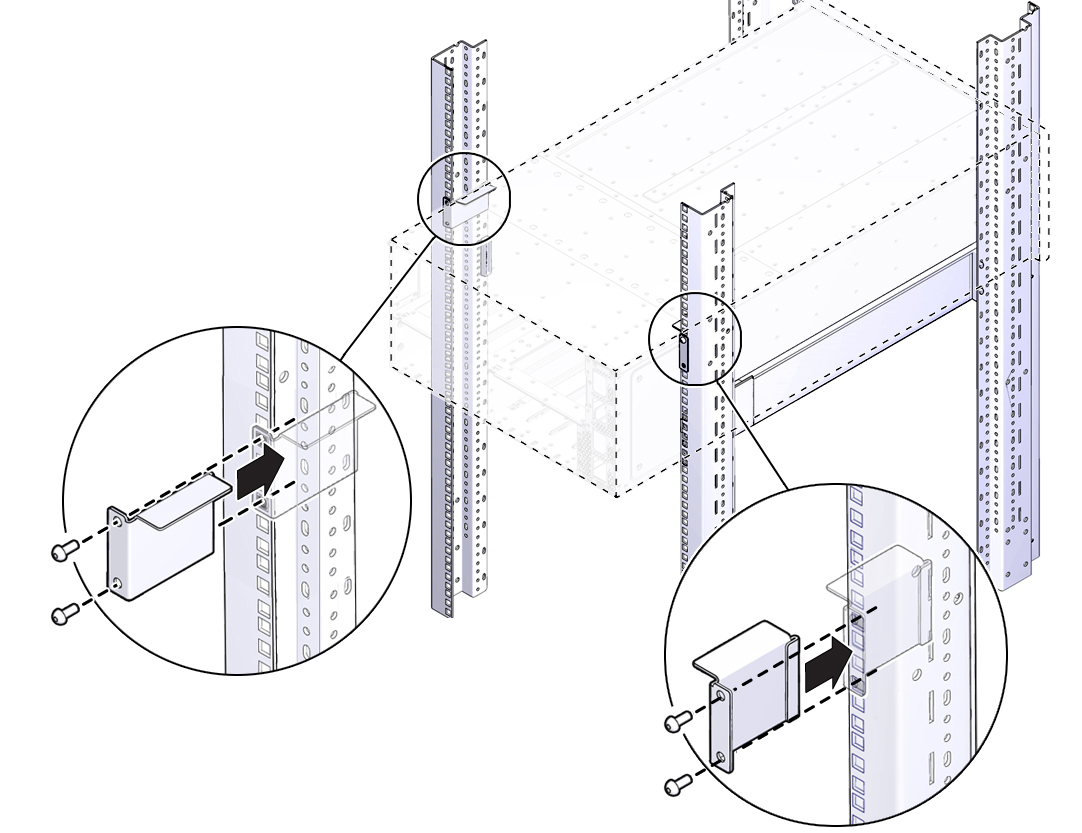

Fije los soportes de montaje posteriores.
1. Alinee cada soporte de modo que las pestañas se ajusten a la parte superior del servidor.
2. Utilice dos tornillos para sujetar cada soporte al bastidor.
  No ajuste los tornillos por completo.
