Fonctions du panneau avant

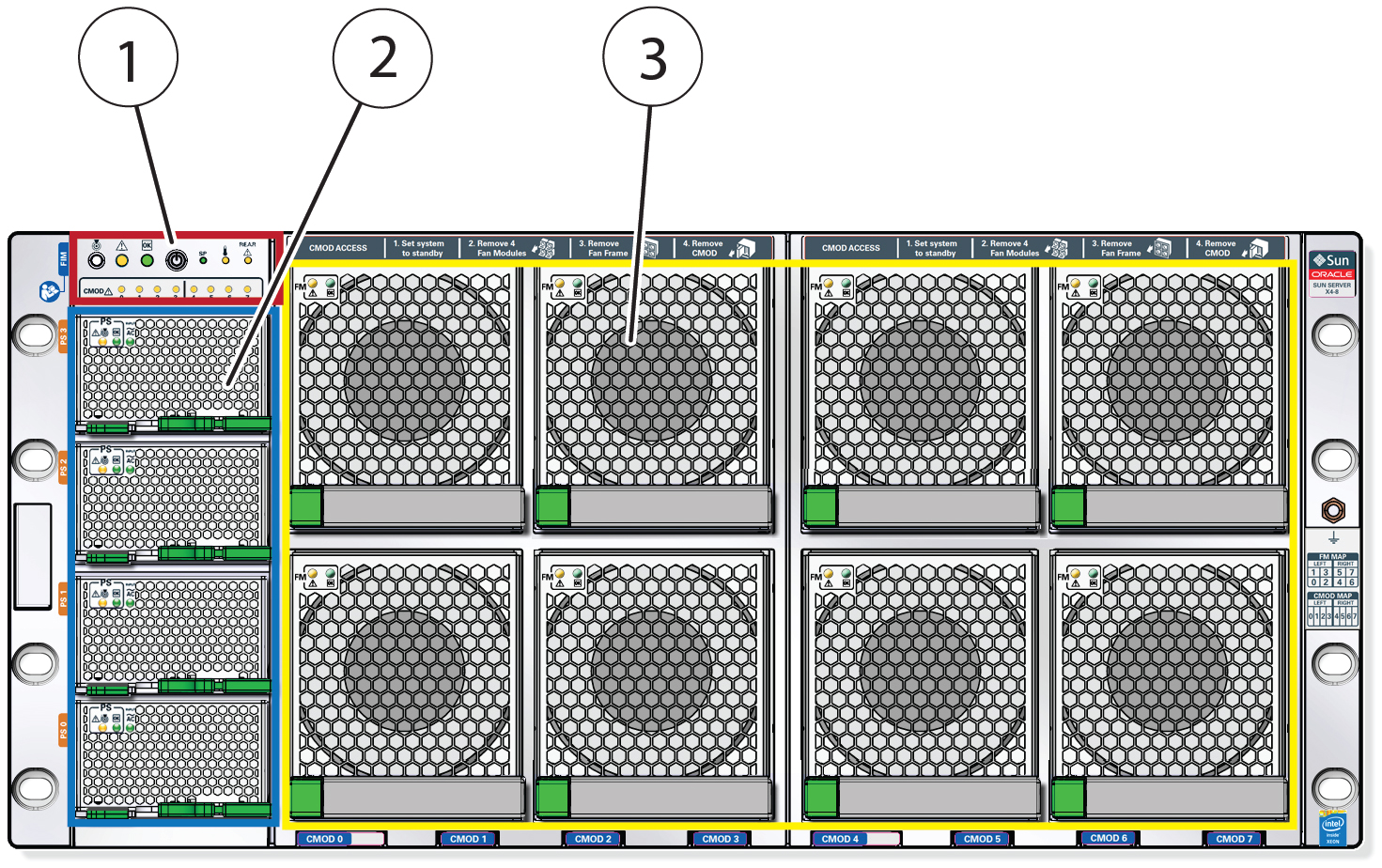

La figure suivante représente le panneau avant du serveur Sun Server X4-8 et décrit ses composants :

image:Illustration du panneau avant comportant des légendes
Légende
Description
1
Module d'indicateurs avant
2
Alimentations électriques 0 (bas) à 3 (haut)
3
Modules de ventilateur FM 0 à FM 7 :
  • Rangée du haut : 1, 3, 5, 7

  • Rangée du bas : 0, 2, 4, 6

Module d'indicateurs avant

La figure suivante représente les contrôles et indicateurs sur le module d'indicateurs avant :

image:Illustration des contrôles et indicateurs du panneau avant
Légende
Description
1
Bouton de localisation et indicateur de châssis
2
Indicateur de panne du châssis
3
Indicateur d'alimentation/OK
4
Bouton d'alimentation
5
Indicateur OK du processeur de service
6
Indicateur de panne de température du châssis
7
Indicateur de panne arrière du châssis
8
Indicateurs de panne CMOD 0 à 7 (de gauche à droite)

Remarque -  Le serveur contient quatre ou huit CMOD (modules de calcul) situés derrière les ventilateurs et désignés de gauche à droite CMOD 0 à CMOD 7. Chaque CMOD est doté d'un indicateur correspondant.


Remarque -  Pour plus de détails sur l'alimentation du système et sur les contrôles et indicateurs correspondants, reportez-vous à la section Contrôle de l'alimentation du système.

Boutons et indicateurs de l'unité d'alimentation

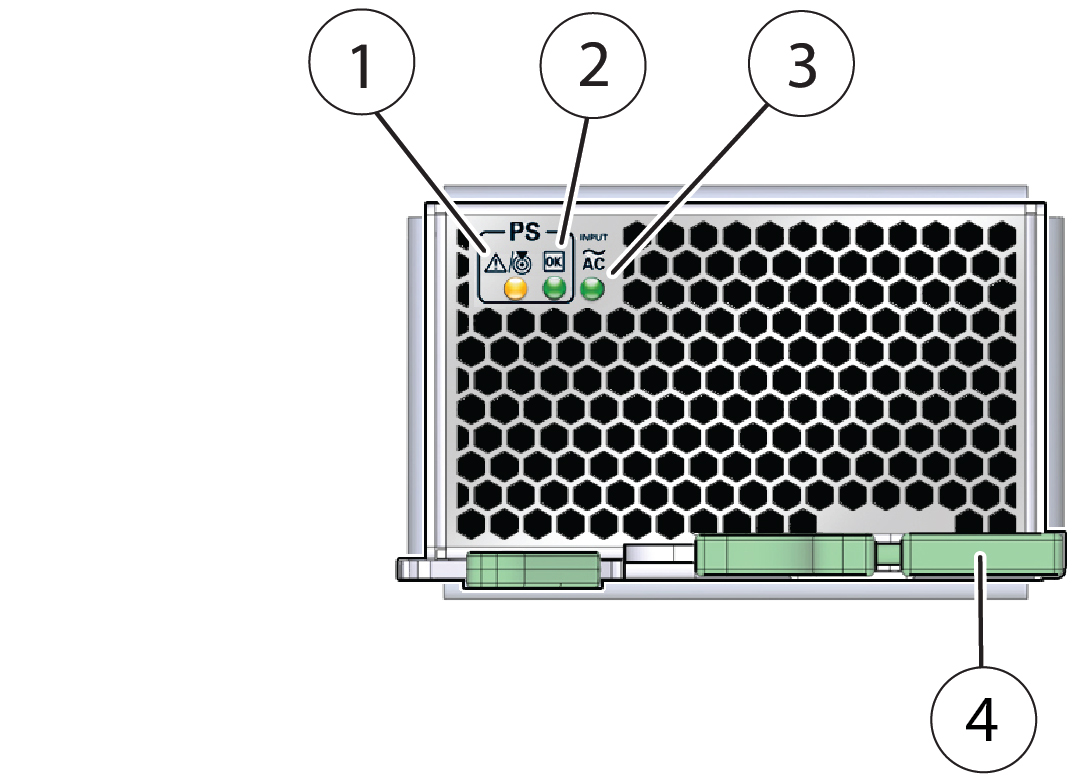

Le graphique suivant illustre les boutons et indicateurs de l'unité d'alimentation :

image:Illustrations des boutons et indicateurs de l'unité d'alimentation
Légende
Description
1
Indicateur de panne/localisation de l'unité d'alimentation
2
Indicateur OK de l'unité d'alimentation (l'alimentation de l'hôte est OK)
3
Indicateur OK de l'alimentation de l'unité d'alimentation (l'alimentation d'entrée AC est OK)
4
Loquet de déverrouillage

Contrôles et indicateurs du module de ventilateur

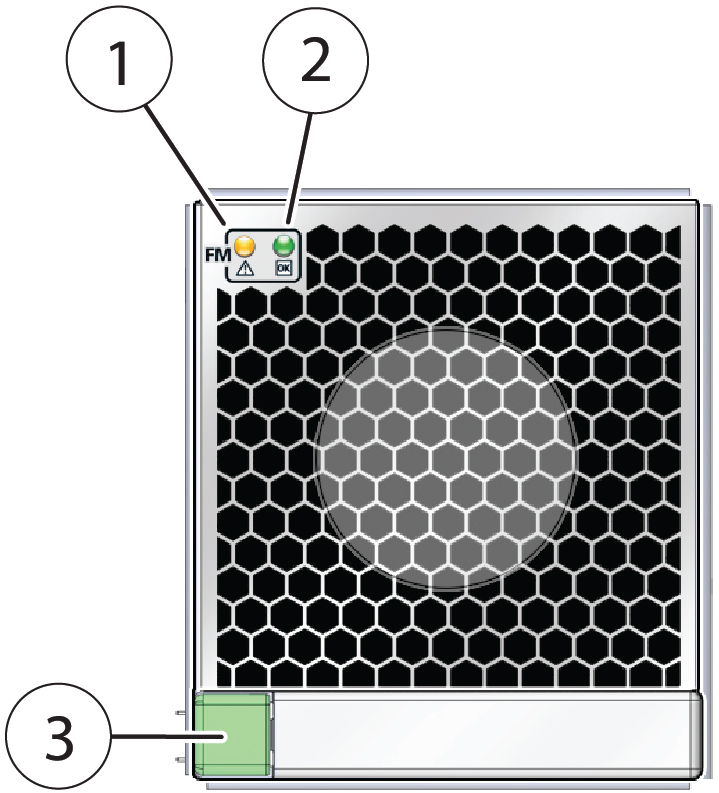

La figure suivante représente les contrôles et indicateurs présents sur le module de ventilateur :

image:Illustrations des contrôles et indicateurs du module de ventilateur
Légende
Description
1
Indicateur de panne
2
Indicateur OK
3
Loquet de déverrouillage
