Fonctions du panneau arrière

La figure suivante représente le panneau arrière du serveur Sun Server X4-8 et décrit ses composants.

Légende Description 1 Port vidéo DB-15 2 Ports USB 2.0 (2) 3 Port de gestion réseau 4 Port de gestion série 5 Indicateurs d'état 6 Emplacements HDD/SSD 0 à 7 : Rangée du haut : 7, 5, 3, 1 Rangée du bas : 6, 4, 2, 0 7 Emplacements de carte PCIe 1 à 16 : PCIe 1 est à droite PCIe 16 est à gauche Les cartes PCIe sont montées sur des chariots de carte PCIe doubles (DPCC). Chaque DPCC héberge deux emplacements PCIe. 8 Port Net 0 9 Port Net 1 10 Entrées d'alimentation avec clips de câble (0 à 3) : L'entrée d'alimentation 3 est en haut L'entrée d'alimentation 0 est en bas

Indicateurs d'état et boutons du panneau arrière

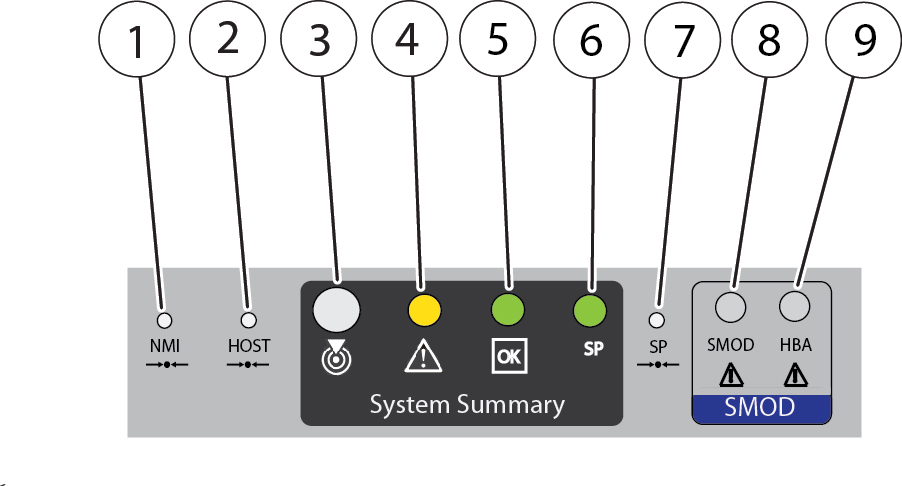

La figure suivante représente les indicateurs et boutons du panneau arrière.

Légende Description 1 Bouton d'interruption non masquable (NMI) - utilisé uniquement par le personnel de maintenance Oracle. 2 Bouton de réinitialisation - utilisé uniquement par le personnel de maintenance Oracle. 3 Indicateur/bouton de localisation - utilisé pour identifier le serveur. Pour plus de détails, reportez-vous à la Bibliothèque de documentation Oracle ILOM à l'adresse : http://www.oracle.com/goto/ILOM/docs 4 Indicateur de panne du châssis - Pour plus de détails, reportez-vous au Sun Server X4-8 Service Manual . 5 Alimentation/OK (indicateur vert) - Pour plus de détails, reportez-vous à la section Contrôle de l'alimentation du système. 6 OK/Panne du SP (indicateur vert) - Allumé en permanence si le SP est opérationnel, clignote pendant l'initialisation du SP, éteint si le SP n'est pas alimenté. 7 Bouton de réinitialisation du SP - utilisé uniquement par le personnel de maintenance Oracle. 8 Indicateur de panne du SMOD - indique une panne du module système (SMOD, orange) 9 Indicateur de panne HBA - indique une panne de l'adaptateur de bus hôte (HBA, orange)

Contrôles et indicateurs de stockage

Le graphique suivant illustre les contrôles et indicateurs de stockage :

Légende Description 1 Indicateur OK (vert) 2 Indicateur de panne (orange) 3 Indicateur Prêt à être retiré (bleu) 4 Bouton de déverrouillage de l'unité de stockage 5 Levier d'unité de stockage
