Installation des glissières et des supports de montage arrière

Avant de commencer

Identifiez l'emplacement où vous prévoyez de placer le serveur Sun Server X4-8 dans le rack. Celui-ci nécessite cinq unités de rack.

Vérifiez que votre rack remplit les conditions de la section Compatibilité des racks.


Caution

Attention  -  Blessures ou dommages matériels. Les équipements doivent toujours être chargés en commençant par le bas du rack pour éviter que le haut devienne lourd et que l'ensemble bascule. Déployez la barre antibasculement du rack pour empêcher celui-ci de basculer pendant l'installation du matériel.


  1. Déterminez l'emplacement de votre serveur dans le rack.

    Le serveur Sun Server X4-8 nécessite cinq unités de rack.

  2. Installez les deux entretoises dans les rails du rack arrière.

    Les goujons sur les entretoises s'insèrent dans les orifices ovales à l'intérieur du rail du rack arrière. Alignez le bas de l'entretoise avec le bas de l'espace de rack du système.


    image:Illustration des entretoises insérés dans les rails du rack arrière.
  3. Pour les racks à trous carrés, placez les écrous à cage dans les emplacements indiqués par le modèle d'alignement (2). Pour les racks à trous ronds, passez à l'étape 4.
    1. Alignez le modèle sur les trous où vous comptez placer le serveur.

      Le modèle est doté d'images de l'alignement du rack sur chaque côté ; une pour l'alignement du rack arrière [1], et l'autre pour l'alignement du rack avant [2].

      Le serveur doit être placé directement au-dessus de l'unité de rack située en-dessous [3], sans espace de rack vide.


      image:Image du modèle utilisé pour situer les écrous à cage.
    2. Placez les écrous à cage dans les emplacements indiqués par le modèle.

      Placez les écrous à cage sur le côté intérieur de chaque rail. Vous devez placez deux écrous de cage sur chaque rail avant et trois écrous de cage sur chaque rail arrière.

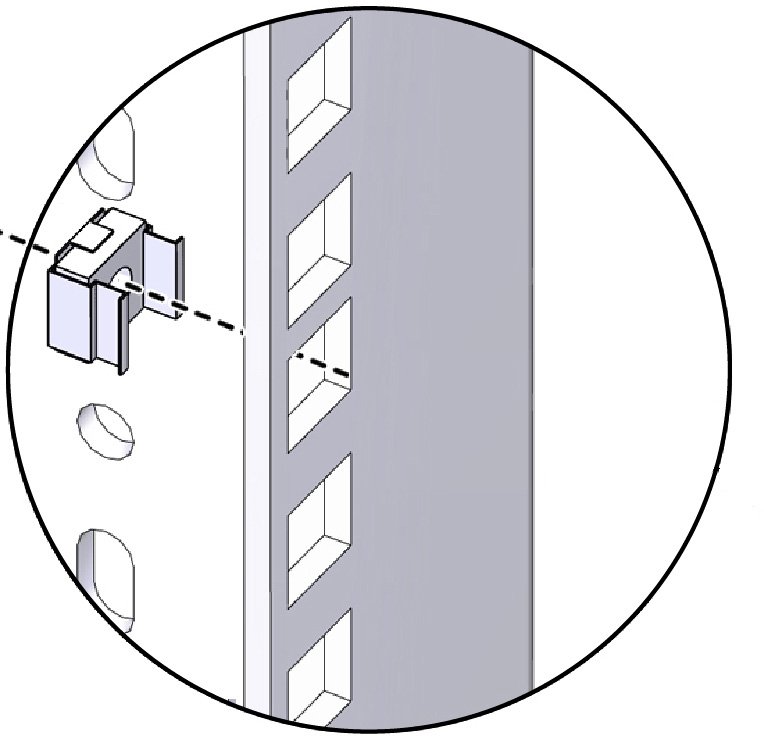

      image:Illustration d'un écrou de cage et d'un rack à trous carrés.
  4. Installez les rails d'étagère gauche et droit.

    Les rails sont étiquetés de gauche à droite, de l'avant vers l'arrière.

    Les rails présentent des goujons et un levier à chaque extrémité. Pour chaque rail :

    1. Allongez le rail pour correspondre à la taille du rack.
    2. Insérez les goujons [1] dans les trous situés sur le rack, puis appuyez sur la languette [2] pour ouvrir le levier et le fixer au rack.

    image:Illustration des rails, des leviers, des goujons et du rack.
  5. Attachez les supports de montage arrière.
    1. Alignez chaque support afin de faire passer les brides par-dessus le serveur.
    2. Utilisez deux vis pour fixer chaque support au rack.

      Ne serrez pas complètement les vis.


      image:Illustration des supports de montage arrière et du rack.
