フロントパネルの機能

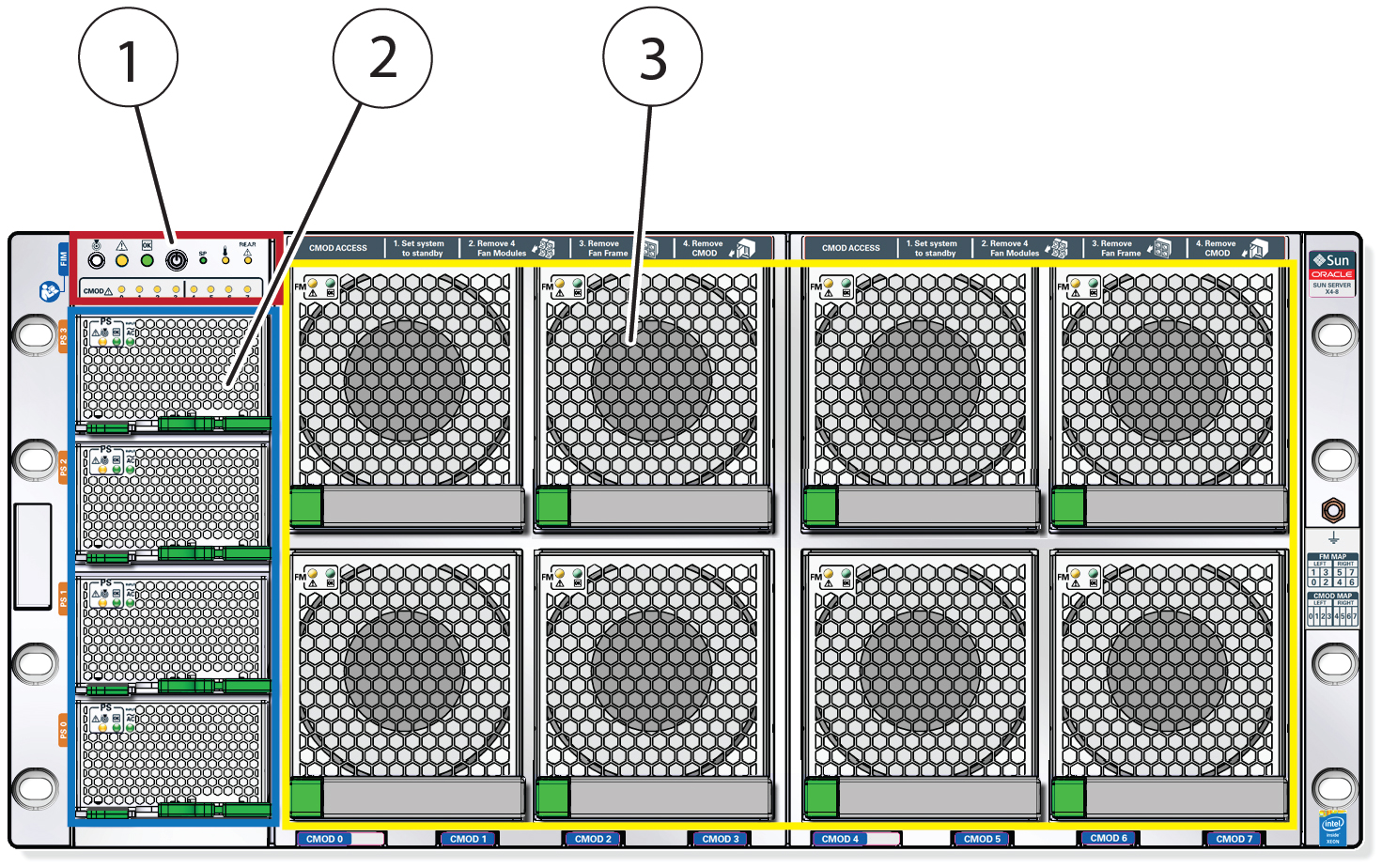

次の図で Sun Server X4-8 のフロントパネルを示し、そのコンポーネントについて説明しています。
|
|
|
1
|
前面のインジケータモジュール
|
|
2
|
電源 0 (下) - 3 (上)
|
|
3
|
ファンモジュール (FM 0 - FM 7)
-
上の列: 1、3、5、7
-
下の列: 0、2、4、6
|
|
前面のインジケータモジュール

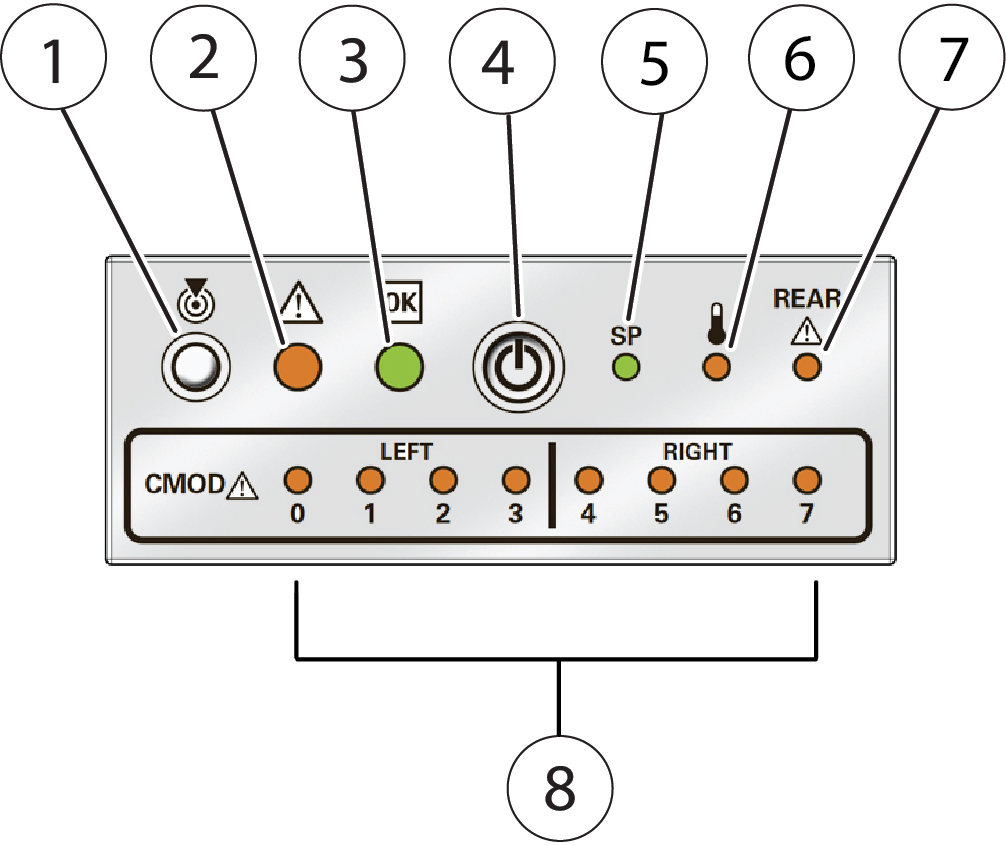

次の図は前面のインジケータモジュールのコントロールとインジケータを示しています。
|
|
|
1
|
シャーシのロケータボタンおよびインジケータ
|
|
2
|
シャーシ障害インジケータ
|
|
3
|
電源 OK インジケータ
|
|
4
|
埋め込み式の電源ボタン
|
|
5
|
サービスプロセッサ OK インジケータ
|
|
6
|
シャーシ温度障害インジケータ
|
|
7
|
シャーシ背面障害インジケータ
|
|
8
|
CMOD 障害インジケータ 0 - 7 (左から右)
注 -
サーバーのファンの背後には 4 つまたは 8 つの CMOD (計算モジュール) が搭載されており、左から右に CMOD 0 - CMOD 7 と指定されています。各 CMOD に対応するインジケータがあります。
|
|
注 -
システムの電源および関連するコントロールとインジケータの詳細は、
システム電源の制御を参照してください。
電源装置のコントロールとインジケータ

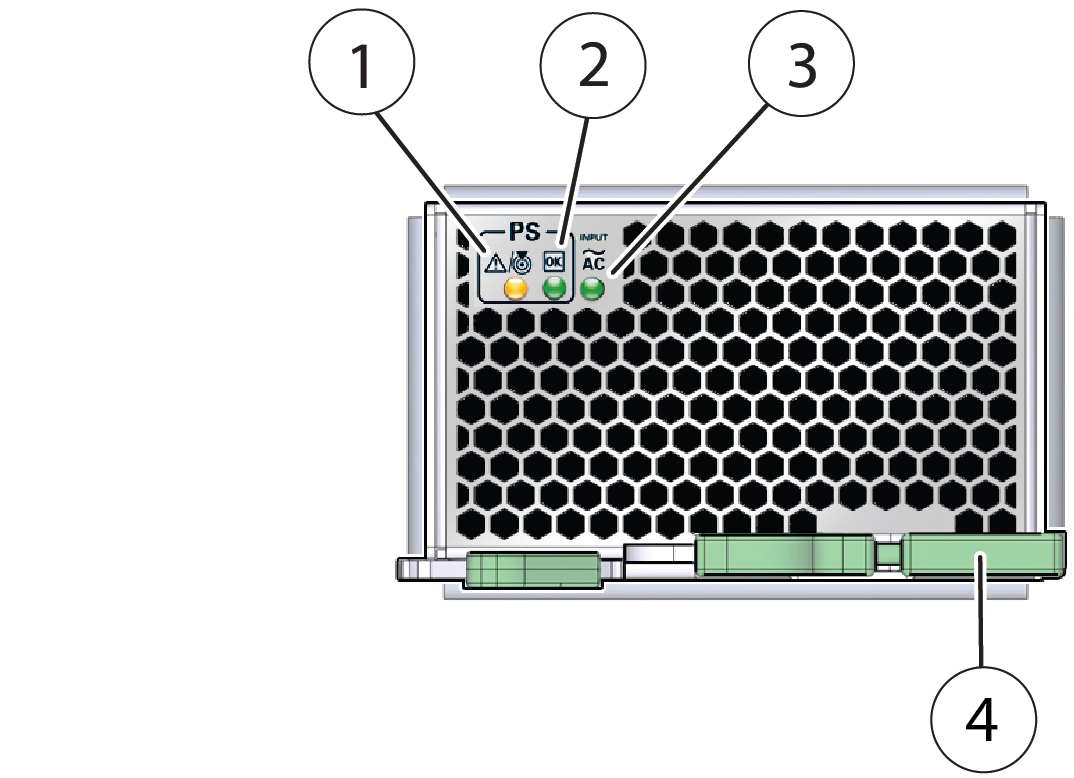

次の図は、電源装置のコントロールとインジケータを示しています。
|
|
|
1
|
PSU 障害/位置特定インジケータ
|
|
2
|
PSU OK インジケータ (ホストへの電源 OK)
|
|
3
|
PSU AC OK インジケータ (AC 入力電力 OK)
|
|
4
|
リリースラッチ
|
|
ファンモジュールのコントロールとインジケータ

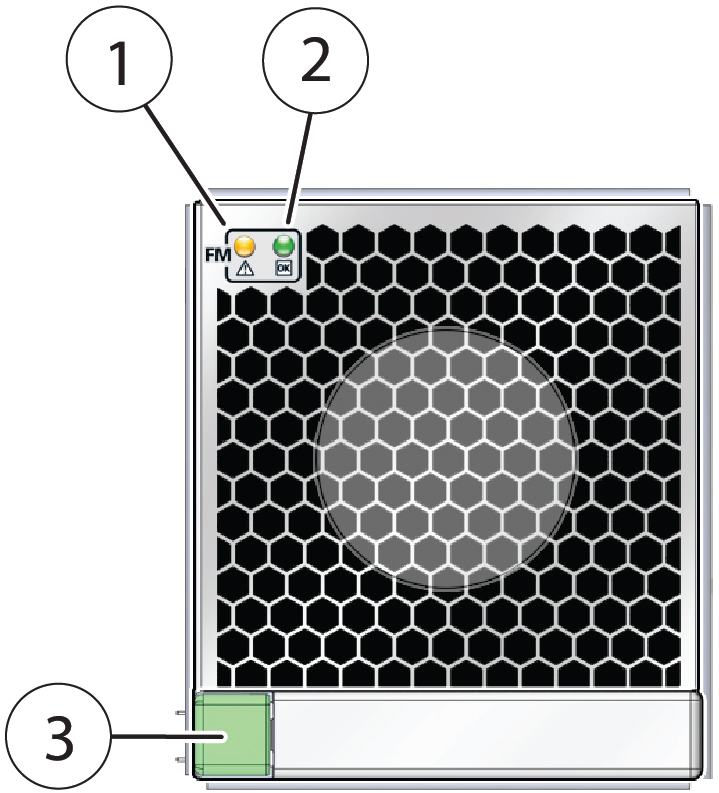

次の図は、ファンモジュールのコントロールとインジケータを示しています。
|
|
|
1
|
障害インジケータ
|
|
2
|
OK インジケータ
|
|
3
|
リリースラッチ
|
|
