バックパネルの機能

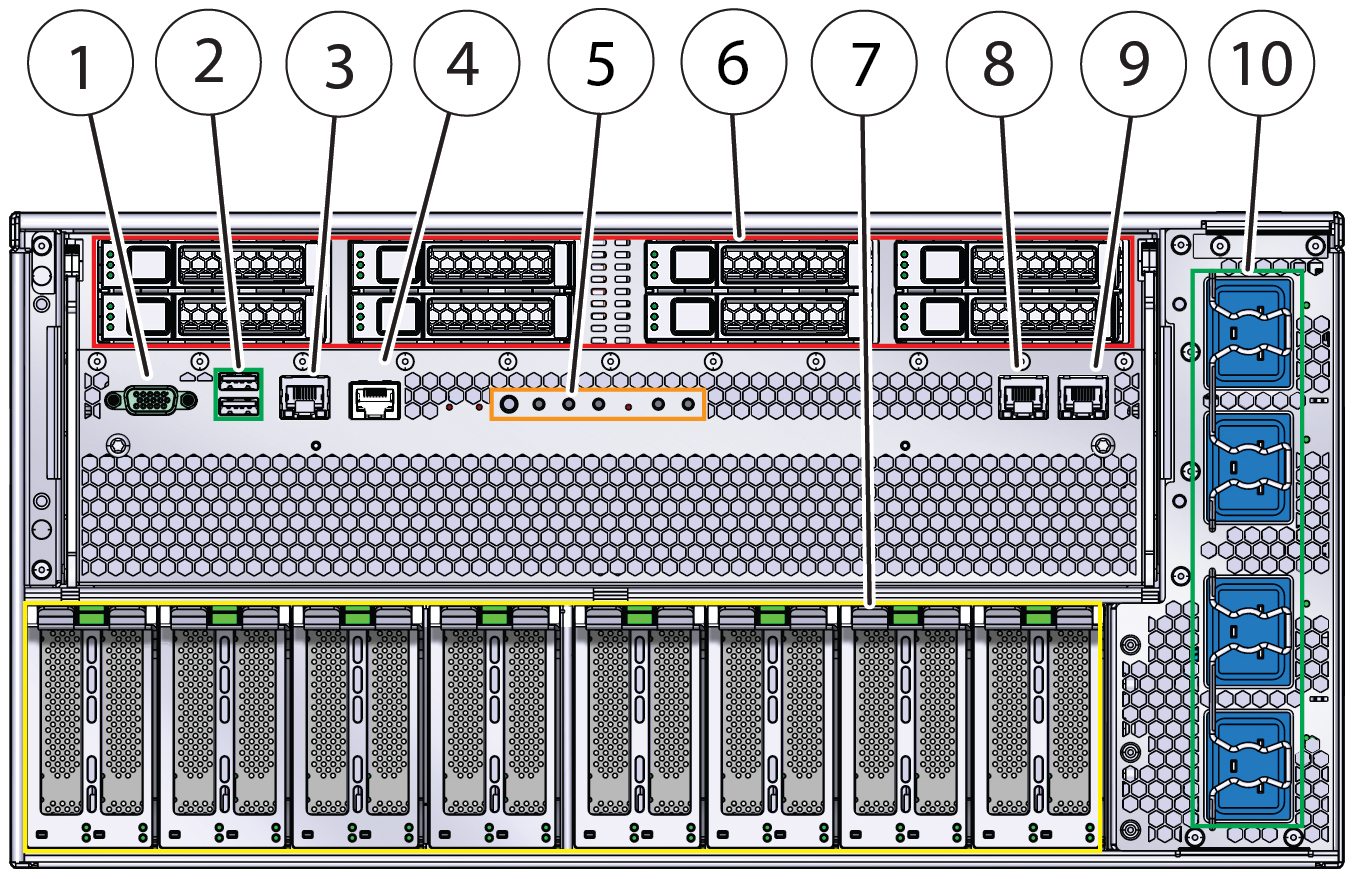

次の図で Sun Server X4-8 のバックパネルを示し、そのコンポーネントについて説明しています。
|
|
|
1
|
DB-15 ビデオポート
|
|
2
|
USB 2.0 ポート (2)
|
|
3
|
ネット管理ポート
|
|
4
|
シリアル管理ポート
|
|
5
|
ステータスインジケータ
|
|
6
|
HDD/SSD スロット 0 - 7
-
上の列: 7、5、3、1
-
下の列: 6、4、2、0
|
|
7
|
PCIe カードスロット 1 - 16
PCI カードはデュアル PCIe カードキャリア (DPCC) に取り付けられます。各 DPCC に PCIe スロットが 2 つあります。
|
|
8
|
Net 0 ポート
|
|
9
|
Net 1 ポート
|
|
10
|
ケーブルクリップ付き AC 入力 (0 - 3)
-
AC 入力 3 がいちばん上
-
AC 入力 0 がいちばん下
|
|
バックパネルのステータスインジケータとボタン

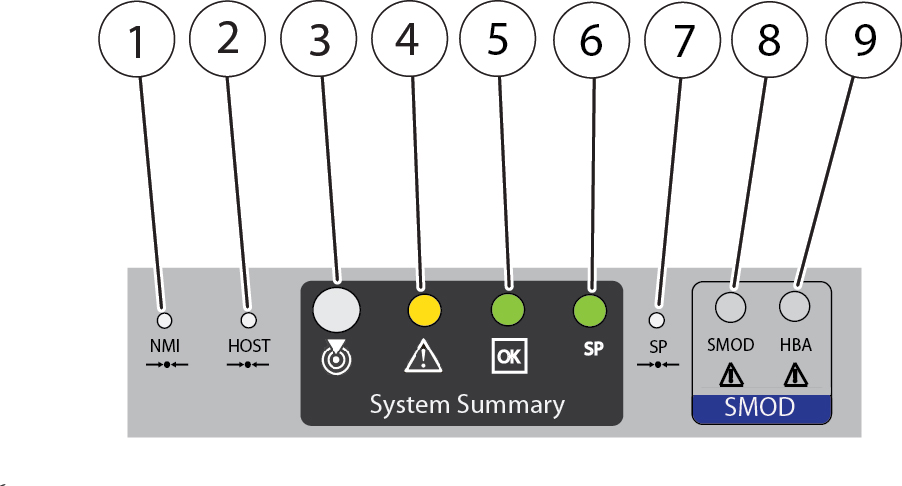

次の図は、バックパネルのインジケータとボタンを示しています。
|
|
|
1
|
マスク不可割り込み (NMI) ボタン - Oracle 保守担当者が使用します。
|
|
2
|
リセットボタン - Oracle 保守担当者が使用します。
|
|
3
|
位置特定ボタン/インジケータ - サーバーの特定に使用します。詳細は、次にある Oracle ILOM ドキュメントライブラリを参照してください。
|
|
4
|
|
|
5
|
|
|
6
|
SP OK/障害 (緑色のインジケータ) - SP の動作中は常時点灯、SP のブート中は点滅、SP に電源が入っていない場合はオフ。
|
|
7
|
SP リセットボタン - Oracle 保守担当者が使用します。
|
|
8
|
SMOD 障害インジケータ - システムモジュール (SMOD) の障害 (黄色) を示します
|
|
9
|
HBA 障害インジケータ - ホストバスアダプタ (HBA) の障害 (黄色) を示します
|
|
注 -
システムの電源および関連するコントロールとインジケータの詳細は、
システム電源の制御を参照してください。
ストレージのコントロールとインジケータ

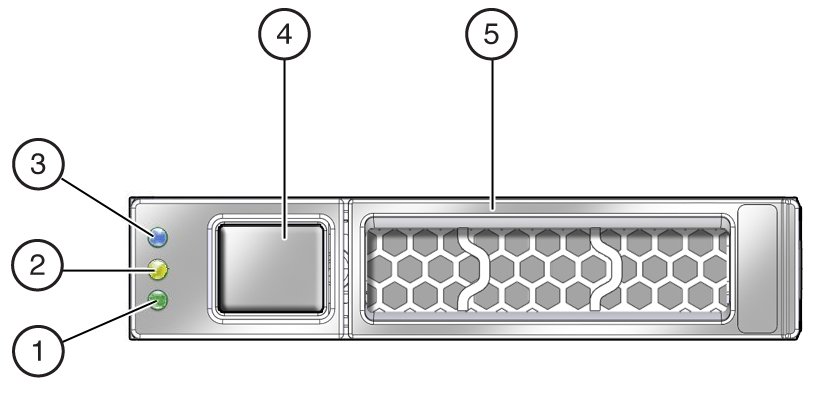

次の図は、ストレージのコントロールとインジケータを示しています。
|
|
|
1
|
OK インジケータ (緑色)
|
|
2
|
障害インジケータ (黄色)
|
|
3
|
取り外し可能インジケータ (青色)
|
|
4
|
ストレージドライブのリリースボタン
|
|
5
|
ストレージドライブのレバー
|
|
