전면 패널 기능

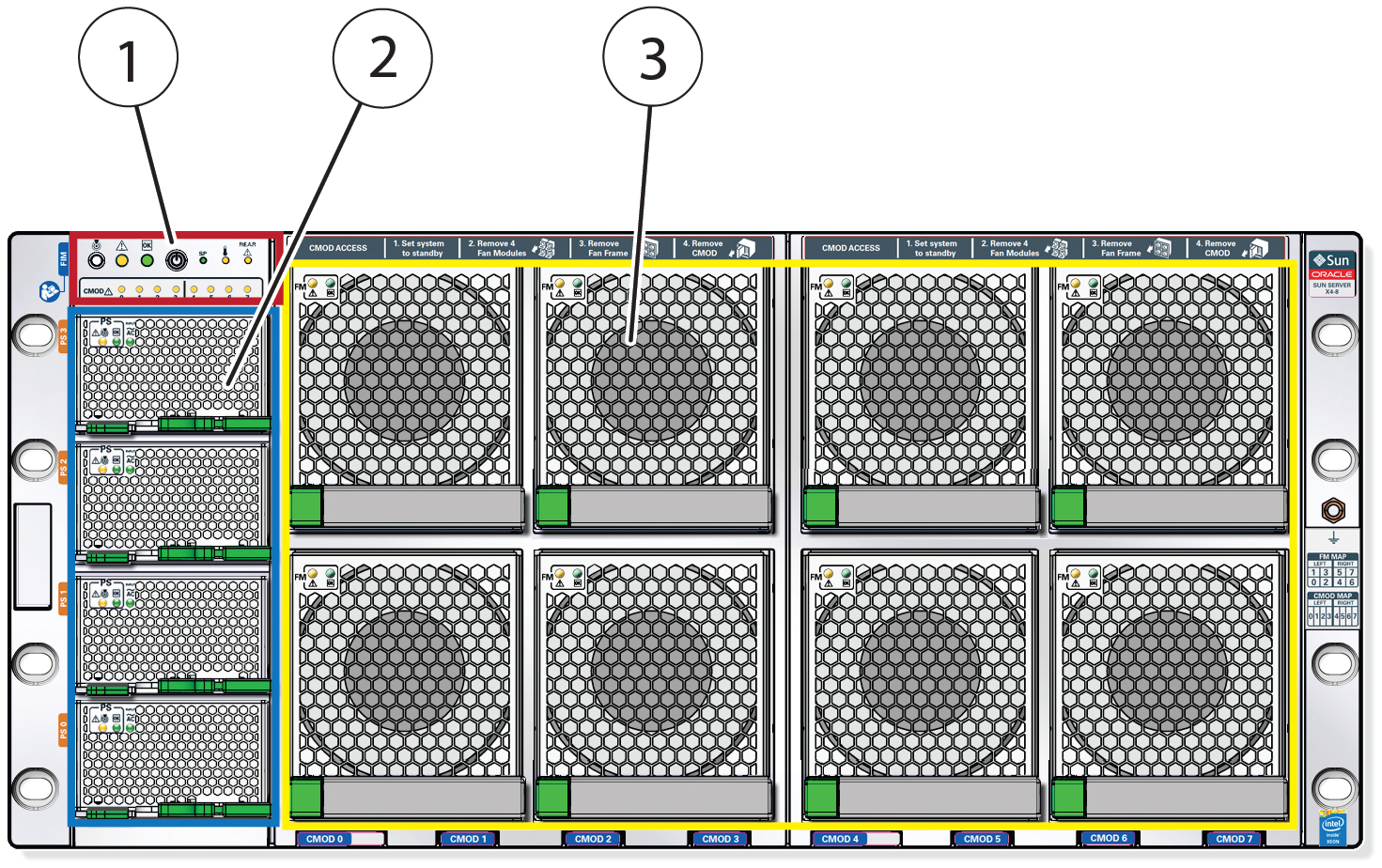

다음 그림은 Sun Server X4-8 전면 패널을 보여주고 해당 구성 요소에 대해 설명합니다.
|
|
|
1
|
전면 표시기 모듈
|
|
2
|
전원 공급 장치 0(하단)-3(상단)
|
|
3
|
팬 모듈 FM 0-FM 7:
-
상단: 1, 3, 5, 7
-
하단: 0, 2, 4, 6
|
|
전면 표시기 모듈
다음 그림은 전면 표시기 모듈의 제어부 및 표시기를 보여줍니다.
|
|
|
1
|
섀시 로케이터 버튼 및 표시기
|
|
2
|
섀시 결함 표시기
|
|
3
|
전원 OK 표시기
|
|
4
|
오목한 전원 버튼
|
|
5
|
서비스 프로세서 OK 표시기
|
|
6
|
섀시 온도 결함 표시기
|
|
7
|
섀시 후면 결함 표시기
|
|
8
|
CMOD 결함 표시기 0-7(왼쪽에서 오른쪽으로)
주 -
서버에 포함된 4개 또는 8개의 CMOD(계산 모듈)는 팬 뒤에 있으며 왼쪽에서 오른쪽 순서대로 CMOD 0-CMOD 7로 지정됩니다. 각 CMOD에는 해당하는 표시기가 있습니다.
|
|
주 -
시스템 전원과 관련 제어부 및 표시기에 대한 자세한 내용은
시스템 전원 제어를 참조하십시오.
전원 공급 장치 제어부 및 표시기

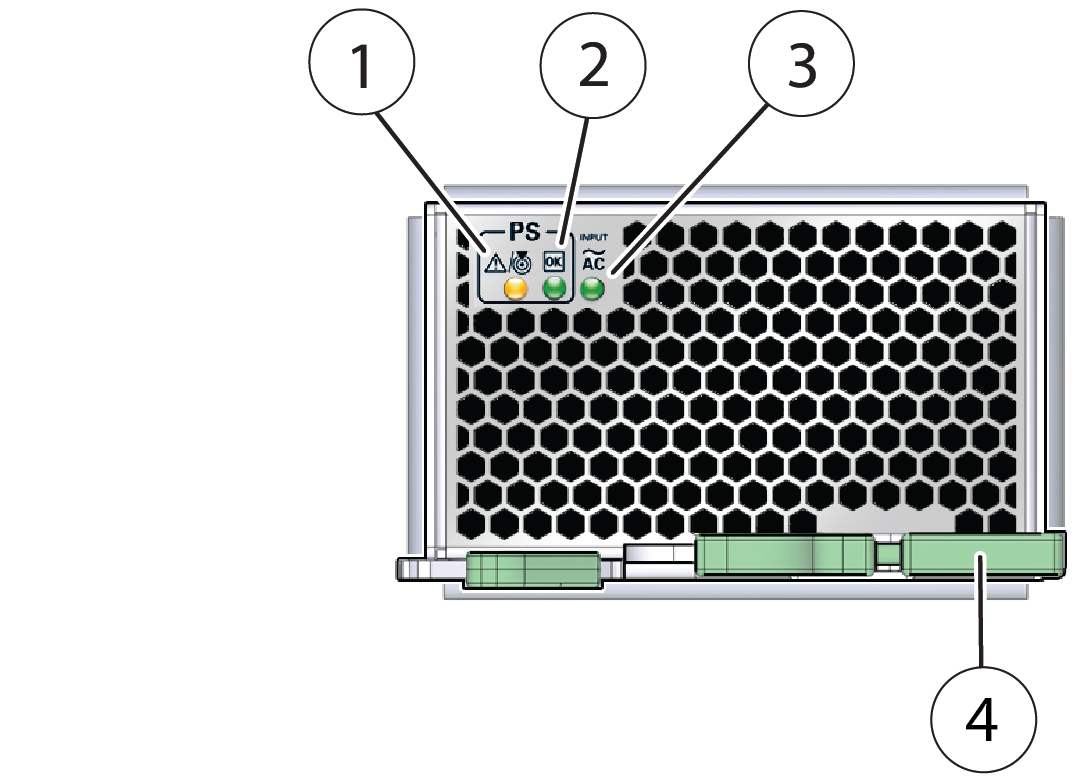

다음 그림은 전원 공급 장치 제어부 및 표시기를 보여줍니다.
|
|
|
1
|
PSU 결함/위치 표시기
|
|
2
|
PSU OK 표시기(호스트 전원 정상)
|
|
3
|
PSU AC OK 표시기(AC 입력 전원 정상)
|
|
4
|
해제 래치
|
|
팬 모듈 제어부 및 표시기

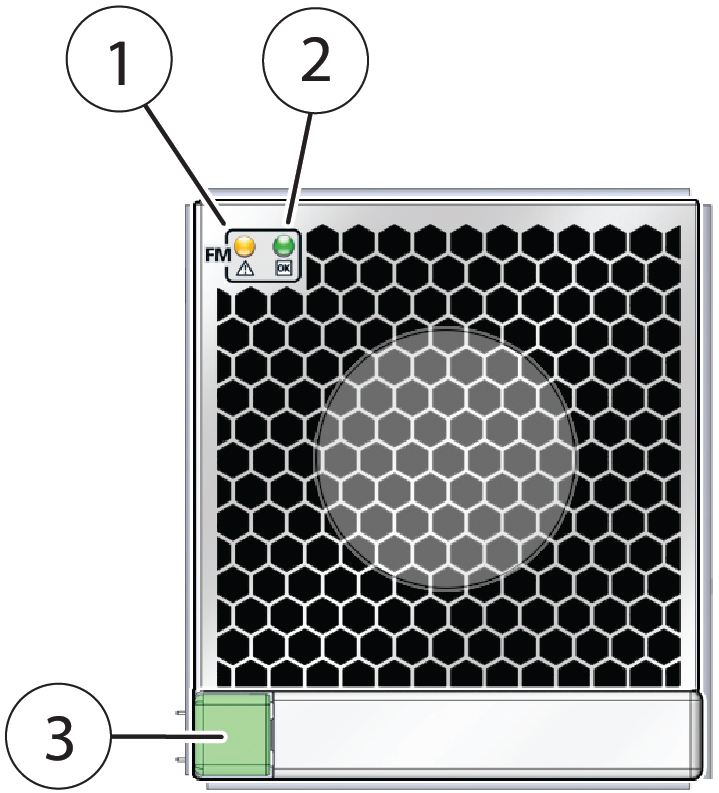

다음 그림은 팬 모듈의 제어부 및 표시기를 보여줍니다.
|
|
|
1
|
결함 표시기
|
|
2
|
OK 표시기
|
|
3
|
해제 래치
|
|
