후면 패널 기능

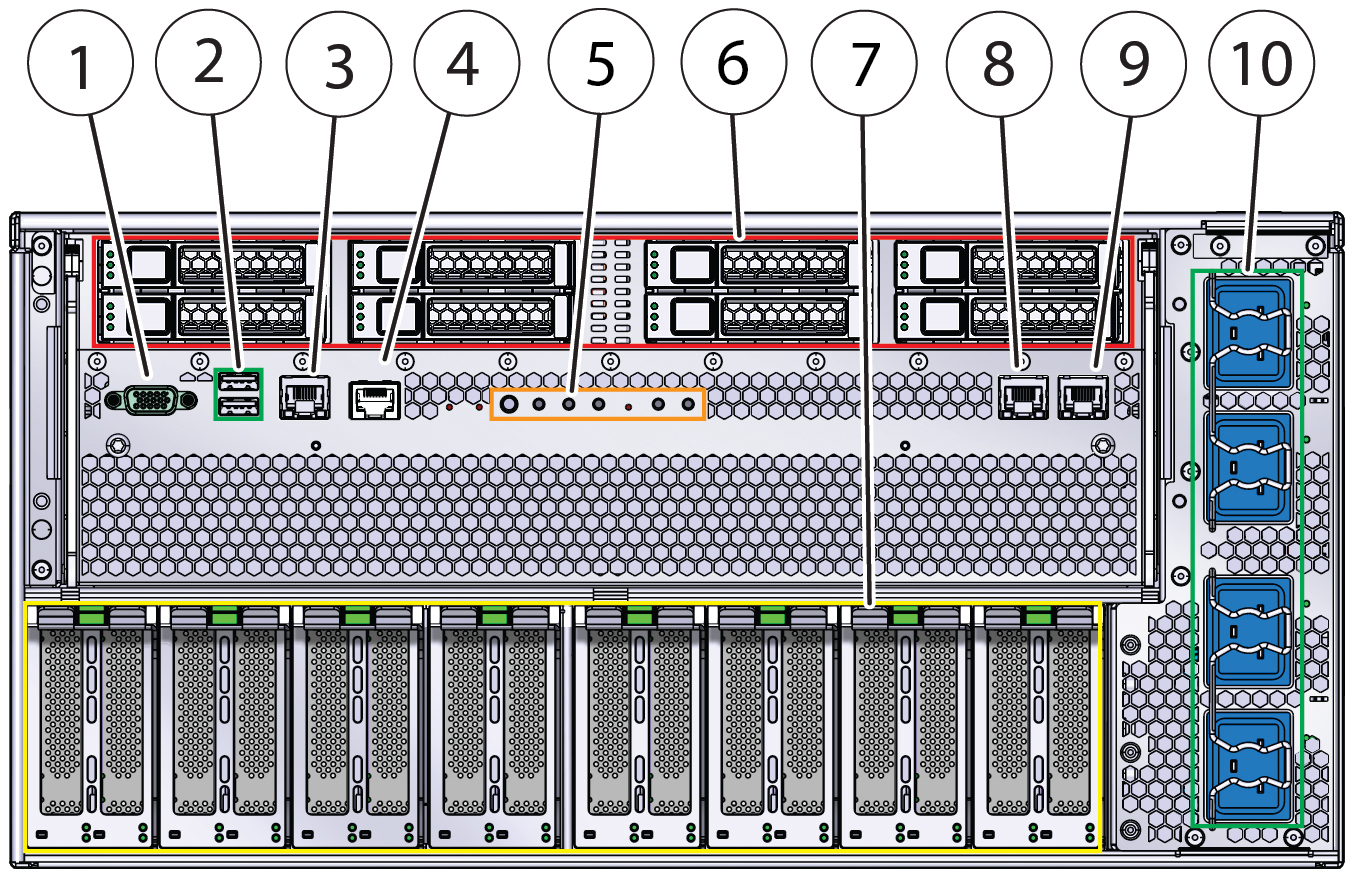

다음 그림은 Sun Server X4-8 후면 패널을 보여주고 해당 구성 요소에 대해 설명합니다.
|
|
|
1
|
DB-15 비디오 포트
|
|
2
|
USB 2.0 포트(2)
|
|
3
|
네트워크 관리 포트
|
|
4
|
직렬 관리 포트
|
|
5
|
상태 표시기
|
|
6
|
HDD/SSD 슬롯 0-7:
-
상단: 7, 5, 3, 1
-
하단: 6, 4, 2, 0
|
|
7
|
PCIe 카드 슬롯 1-16:
-
PCIe 1은 오른쪽에 있습니다.
-
PCIe 16은 왼쪽에 있습니다.
PCIe 카드는 DPCC(듀얼 PCIe 카드 캐리어)에 마운트되어 있습니다. 각 DPCC에는 PCIe 슬롯 2개가 있습니다.
|
|
8
|
Net 0 포트
|
|
9
|
Net 1 포트
|
|
10
|
케이블 클립이 있는 AC 입력(0-3):
-
AC 입력 3은 상단에 있습니다.
-
AC 입력 0은 하단에 있습니다.
|
|
후면 패널 상태 표시기 및 버튼

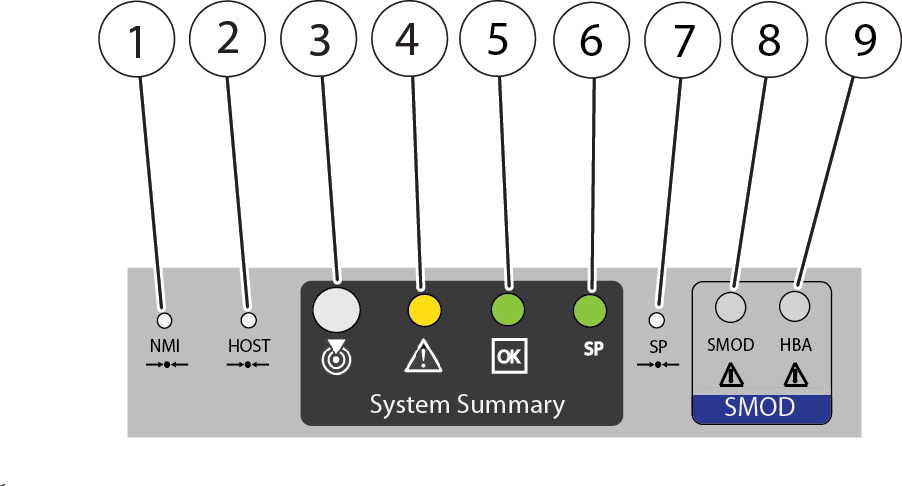

다음 그림은 후면 패널 표시기 및 버튼을 보여줍니다.
|
|
|
1
|
NMI(마스크 불가능한 인터럽트) 버튼 - 오라클 서비스 담당자가 사용합니다.
|
|
2
|
재설정 버튼 - 오라클 서비스 담당자가 사용합니다.
|
|
3
|
위치 버튼/표시기 - 서비스 식별에 사용됩니다. 자세한 내용은 Oracle ILOM 설명서 라이브러리를 참조하십시오.
|
|
4
|
|
|
5
|
|
|
6
|
SP OK/결함(녹색 표시기) - SP가 작동 중인 경우 계속 켜져 있고, SP가 부트 중인 경우 깜박이며, SP에 전원이 없는 경우 꺼집니다.
|
|
7
|
SP 재설정 버튼 - 오라클 서비스 담당자가 사용합니다.
|
|
8
|
SMOD 결함 표시기- 시스템 모듈(SMOD) 결함(주황색)을 나타냅니다.
|
|
9
|
HBA 결함 표시기 - HBA(호스트 버스 어댑터) 결함(주황색)을 나타냅니다.
|
|
주 -
시스템 전원과 관련 제어부 및 표시기에 대한 자세한 내용은
시스템 전원 제어를 참조하십시오.
저장소 제어부 및 표시기

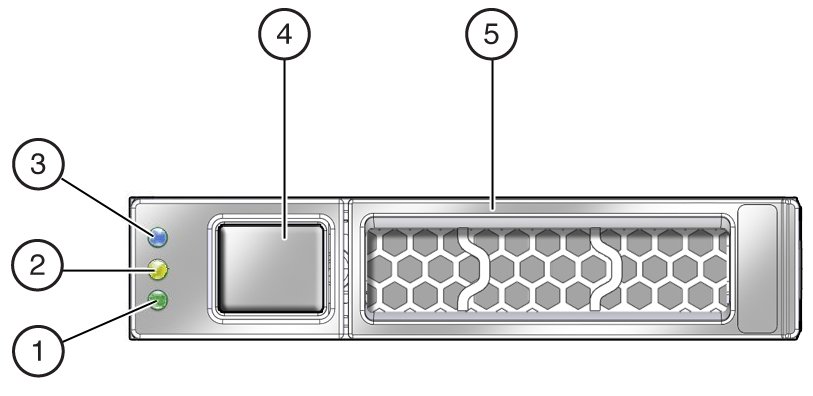

다음 그림은 저장소 제어부 및 표시기를 보여줍니다.
|
|
|
1
|
OK 표시기(녹색)
|
|
2
|
결함 표시기(주황색)
|
|
3
|
제거 준비 표시기(파란색)
|
|
4
|
저장소 드라이브 해제 버튼
|
|
5
|
저장소 드라이브 레버
|
|
