선반 레일 및 후면 마운팅 브래킷 설치

시작하기 전에

랙에서 Sun Server X4-8을 장착하려는 위치를 파악하십시오. 랙 장치 5개가 필요합니다.

랙이 랙 호환성의 요구 사항을 충족하는지 확인하십시오.

주의 - 장비 손상 또는 인체 상해. 랙에 장비를 로드할 때는 위쪽이 무거워서 전복되지 않도록 항상 아래에서 위로 로드하십시오. 장비 설치 중에 랙이 기울어지지 않도록 기울임 방지 막대를 배치하십시오.

랙에서 서버 위치를 결정합니다.
Sun Server X4-8에는 랙 장치 5개가 필요합니다.

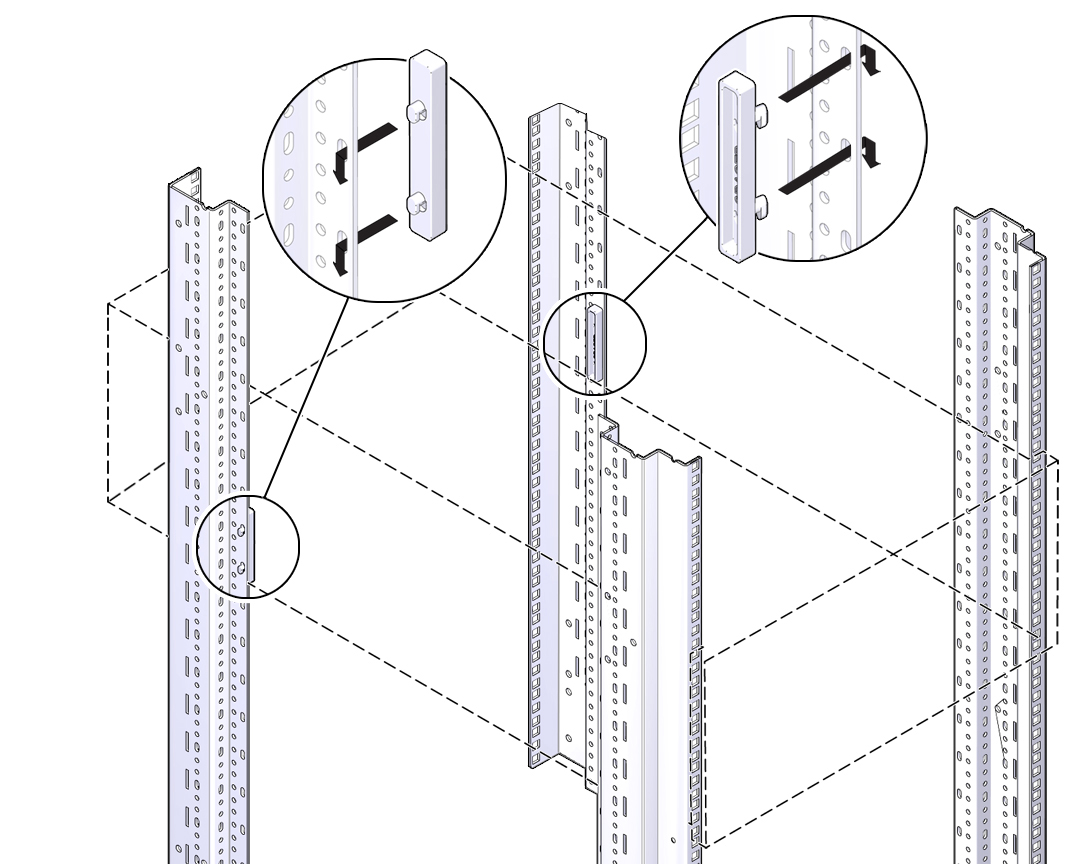

후면 랙 레일에 스페이서 2개를 설치합니다.
스페이서의 스터드를 후면 랙 레일 안쪽의 타원형 구멍에 끼웁니다. 스페이서 아래쪽을 시스템의 랙 공간 아래쪽에 맞춥니다.
사각형 구멍 랙의 경우 정렬 템플리트(2)로 확인된 위치에 케이지 너트를 끼웁니다. 둥근 구멍 랙의 경우 단계 4로 이동합니다.

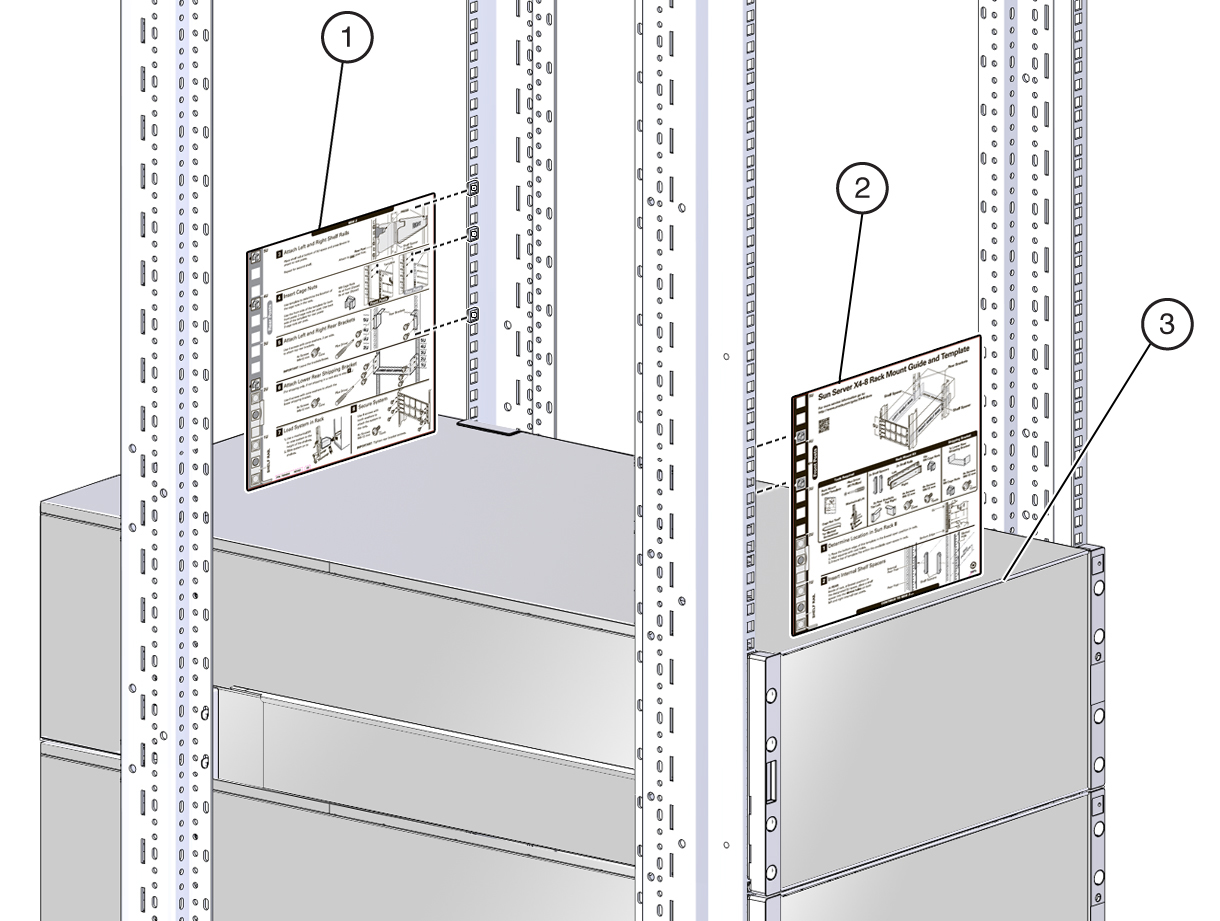

1. 서버를 장착하려는 구멍에 템플리트를 맞춥니다.
  템플리트 양면에는 랙 정렬 이미지, 즉 후면 랙 정렬용 이미지([1])와 전면 랙 정렬용 이미지([2])가 있습니다.

  서버는 랙 공간이 완전히 채워진 상태로 아래에 위치하는 랙 장치([3]) 바로 위에 장착되어야 합니다.

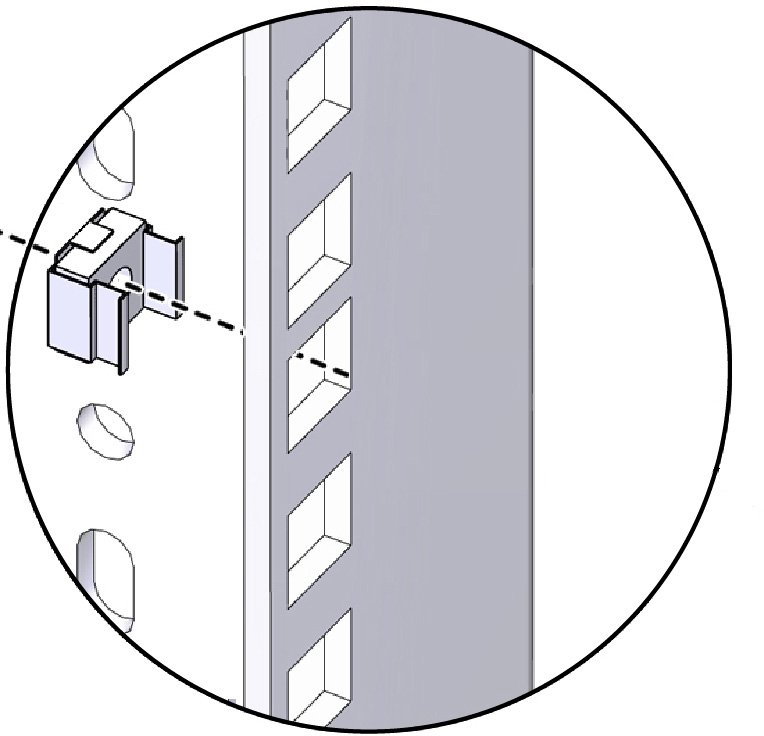

2. 템플리트로 확인된 위치에 케이지 너트를 끼웁니다.
  케이지 너트는 각 레일의 안쪽 면에 끼웁니다. 각 전면 레일에는 케이지 너트 2개, 각 후면 레일에는 케이지 너트 3개가 있어야 합니다.

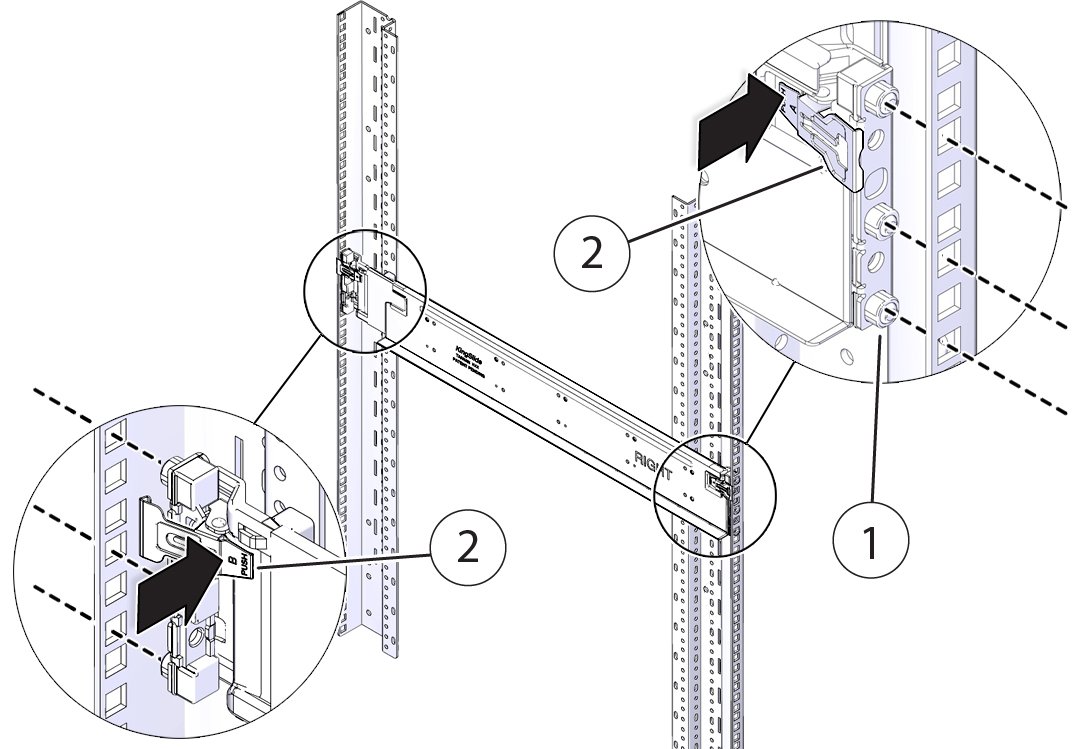

왼쪽 및 오른쪽 선반 레일을 설치합니다.
레일에는 왼쪽, 오른쪽, 전면, 후면을 표시하는 레이블이 부착되어 있습니다.

레일의 양쪽 끝에는 스터드와 래치가 있습니다. 각 레일에 대해 다음 작업을 수행합니다.
1. 랙에 맞도록 레일을 확장합니다.
2. 랙의 구멍에 스터드([1])를 삽입한 다음 탭([2])을 눌러 래치를 열고 랙에 고정합니다.

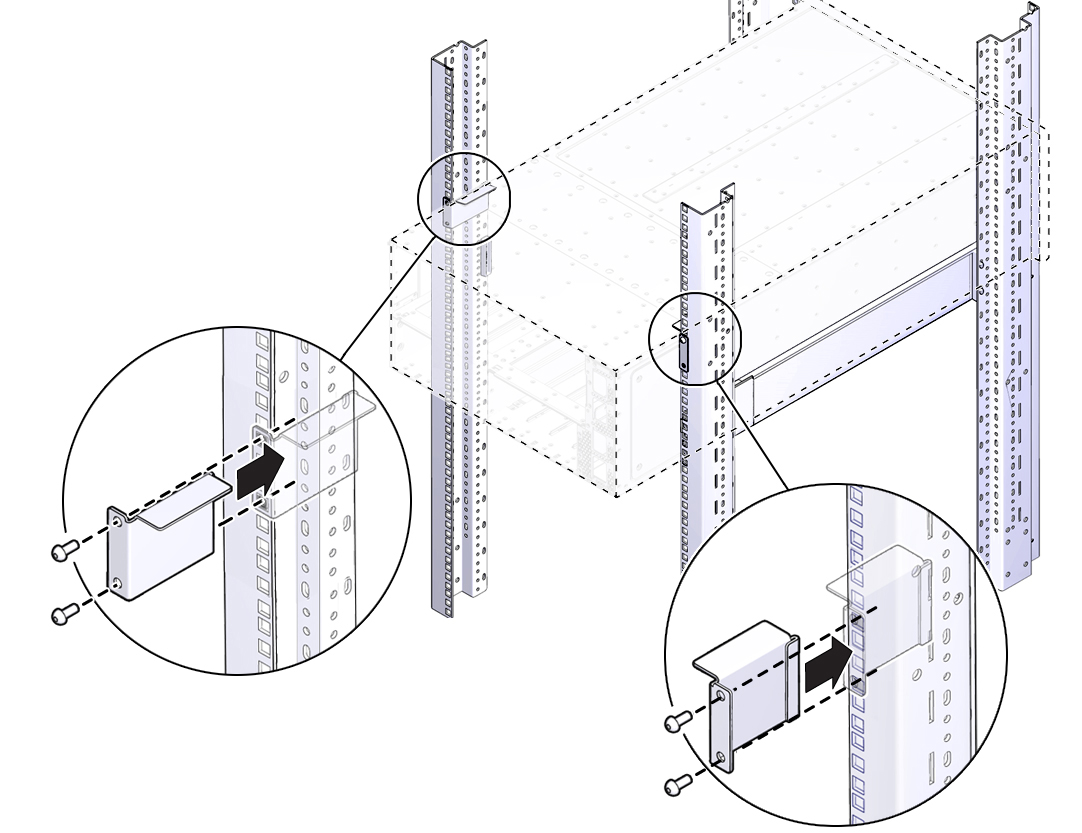

후면 마운팅 브래킷을 부착합니다.
1. 플랜지가 서버 상단에 오도록 각 브래킷을 맞춥니다.
2. 나사 2개를 사용하여 각 브래킷을 랙에 고정합니다.
  나사를 완전히 조이지 마십시오.
