使用 Sun Storage 6 Gb SAS PCIe 内部 HBA 配置 RAID

通过使用 Oracle System Assistant 创建可引导 RAID 0 卷来为 OS 安装准备服务器硬盘驱动器。

启动 Oracle System Assistant。
请参见启动 Oracle System Assistant。

此时将显示 Oracle System Assistant 的 "System Overview" 屏幕。
在 "System Overview" 屏幕中，验证 "BIOS Mode" 已设置为您计划在安装操作系统时使用的引导模式（UEFI BIOS 或 Legacy BIOS）。
注 - 用于 RAID 配置的 BIOS 引导模式必须与在安装操作系统时使用的模式相匹配。此外，不是所有受支持的操作系统都支持 UEFI 引导模式。有关支持 UEFI 引导模式的操作系统列表，请参见UEFI BIOS。
要在 UEFI 和 Legacy 引导模式之间切换，请参见《Oracle x86 Administration Guide for X4 Series Servers》（《Oracle x86 管理指南（适用于 X4 系列服务器）》），网址为：http://www.oracle.com/goto/x86AdminDiag/docs。
单击 "Configure Hardware" 按钮，然后选择 "RAID Configuration" 选项卡。

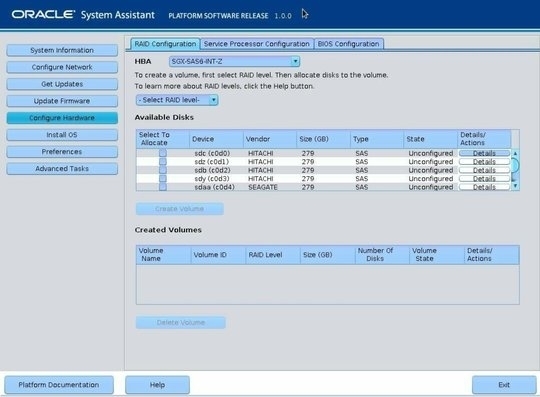

此时将显示 "RAID Configuration" 屏幕。
在 "HBA" 列表框中，选择 "SGX-SAS6-R-INT-Z HBA"。
此为 Sun Storage 6 Gb SAS PCIe RAID 内部 HBA。
在 "Select RAID Level" 列表框中，选择所需的 RAID 级别。
选择 "RAID-0"。
在 "Available Disks" 表中，选择您希望添加到 RAID 卷中的存储驱动器，然后单击 "Create Volume" 按钮。
此时将显示 "Create Volume" 对话框。
在 "Create Volume" 对话框中：
1. （可选）输入卷名称。
  输入卷名称是可选的操作。如果未命名该卷，则 Oracle System Assistant 将创建一个无名称的卷。
2. 单击 "Create"。

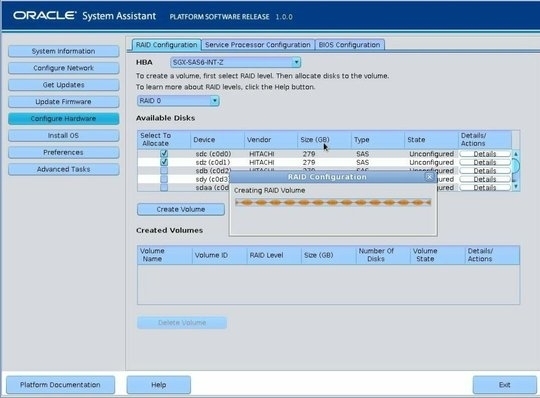

  此时将显示 "Creating RAID Volume" 信息框。

  创建卷后，该卷将显示在 "Created Volumes" 表中。
在 "Created Volumes" 表的 "Details/Action" 列中，单击 "Details" 按钮。

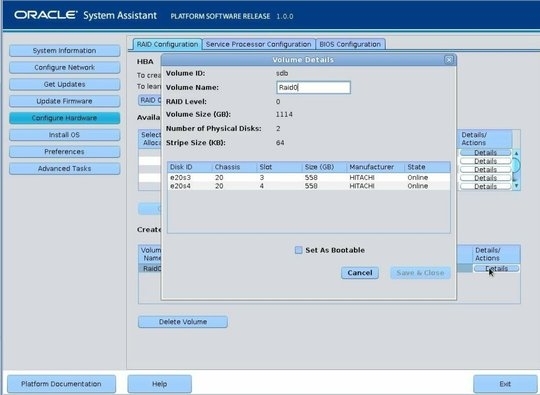

此时将显示 "Volume Details" 对话框。
在 "Volume Details" 对话框中：
1. 查看卷详细信息。
2. （可选）在 "Volume Name" 字段中输入卷名称，然后修改该名称。
  如果先前未输入卷名称，则 "Volume Details" 对话框将再向您提供一次输入卷名称的机会。如果先前已输入卷名称，则可以在此处修改该名称；但是，您无法完全删除该名称。

  注 - 对卷进行命名是可选的操作。如果未命名该卷，则 Oracle System Assistant 将创建一个无名称的卷。此外，如果要随时更改卷名称，可以通过单击 "Created Volumes" 表中的 "Details" 按钮执行该操作；但是分配卷名称后，将无法删除该名称。
3. 选中 "Set As Bootable" 框。
4. 单击 "Save & Close"。

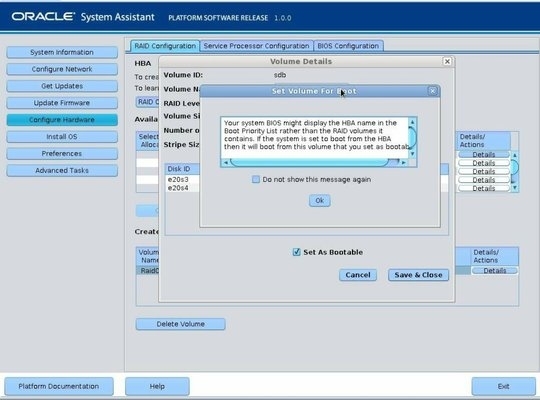

  此时将显示 "Set Volume For Boot" 确认对话框。
单击 "OK"。

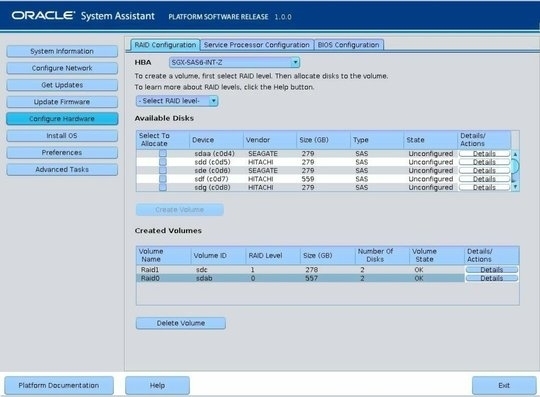

此时将显示 "RAID Configuration" 屏幕并列出作为当前引导设备的 RAID 卷。
如果要删除某个卷，请选择该卷，然后单击 "Delete Volume" 按钮。
这样即可完成 RAID 配置任务。
执行下列操作之一：
- 要选择其他任何 Oracle System Assistant 任务，请单击左侧面板菜单中的相应按钮。例如，配置 RAID 后，您可能希望选择 "Install OS" 任务并执行操作系统安装。
- 要返回 Oracle System Assistant "System Overview" 屏幕，请单击左侧菜单面板中的 "System Information"。
- 要退出 Oracle System Assistant，请单击 "Exit"。
