在 Legacy 引导模式下配置 RAID

开始之前

BIOS RAID 配置实用程序位于 HBA 固件中。在以下任一情况下都可以使用此过程：

• 您希望在要安装 OS 的硬盘驱动器上配置 RAID，并且服务器未配备 Oracle System Assistant 或者您不想使用该工具。

• 您不希望创建 RAID 卷，但尚未初始化要安装 OS 的硬盘驱动器。

• 如果要使用将其在上安装操作系统的存储驱动器创建 RAID 卷级别 5、6、50 或 60。

  ---

  注 -  对于 SGX-SAS6-R-INT-Z HBA，Oracle System Assistant 仅支持 RAID 0、1 和 10。

  ---

1. 创建一个或多个 RAID 卷（虚拟驱动器）。

   请参阅《MegaRAID SAS Software User's Guide》（《MegaRAID SAS 软件用户指南》）中有关使用 WebBIOS 配置实用程序创建存储配置的说明，网址为：

   http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx

   ---

   注 -  《MegaRAID SAS Software User's Guide》未包含将虚拟驱动器设置为可引导驱动器的说明。要将驱动器设置为可引导驱动器，请在创建虚拟驱动器后转至本节的下一步骤。

   ---

2. 将虚拟驱动器设置为可引导驱动器，首先打开主机电源或复位主机。

   例如，要复位服务器，请执行以下操作之一：

   • 在本地服务器中，按服务器前面板上的电源按钮（大约 1 秒）关闭主机电源，然后再次按该电源按钮重新打开主机的电源。

   • 在 Oracle ILOM Web 界面中，选择 Host Management > Power Control，然后从 Select Action 列表框中选择 Reset。

   • 从 Oracle ILOM CLI 中，键入：reset /System

   此时将显示 BIOS 屏幕。

3. 出现 "Press Ctrl><H> for WebBIOS..." 提示后，立即按 Ctrl+H 组合键以访问 LSI MegaRAID 实用程序。

   此时将显示 "Adapter Selection" 屏幕。



4. 在 "Adapter Selection" 屏幕中，单击 "Start"。

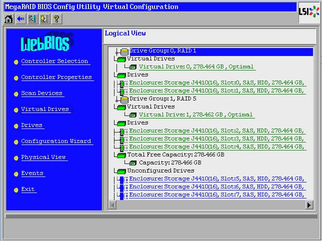

   此时将显示 LSI "MegaRAID BIOS Config Utility Virtual Configuration" 屏幕。



5. 单击 "Virtual Drives"。

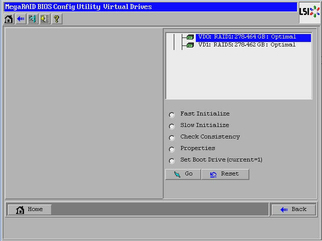

   此时将显示 "Virtual Drives" 屏幕。



6. 选择要设置为可引导的虚拟驱动器。
7. 单击 "Set Boot Drive"，然后单击 "Go"。

   有关执行此任务的更多信息，请参阅《LSI MegaRAID SAS Software User's Guide》（《LSI MegaRAID SAS 软件用户指南》），网址为：http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx。
