前面板功能部件

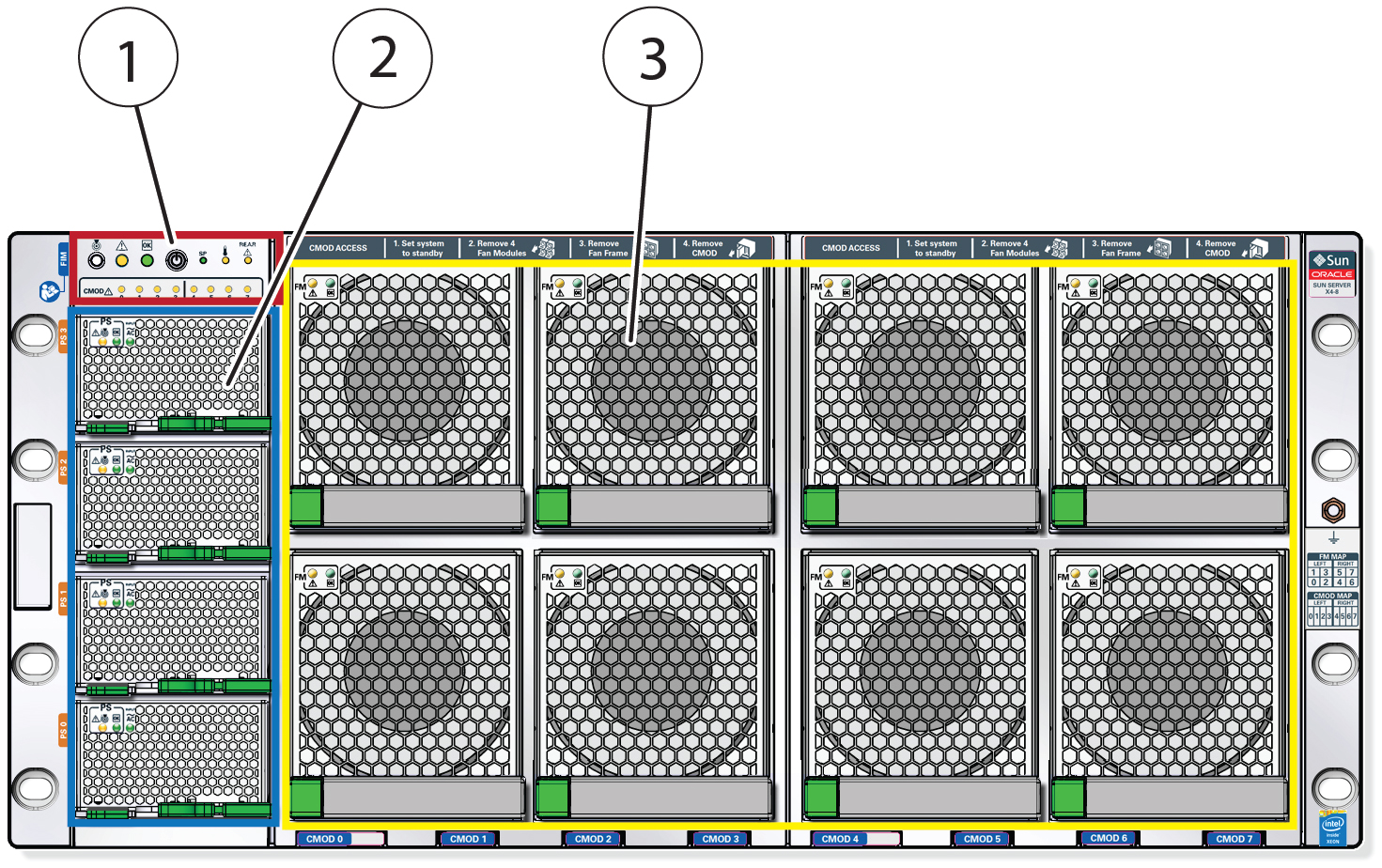

下图显示了 Sun Server X4-8 前面板并介绍了其组件：

标注 说明 1 正面指示灯模块 2 电源 0（底部）至 3（顶部） 3 风扇模块 FM 0 至 FM 7： 上面一排：1、3、5、7 下面一排：0、2、4、6

正面指示灯模块

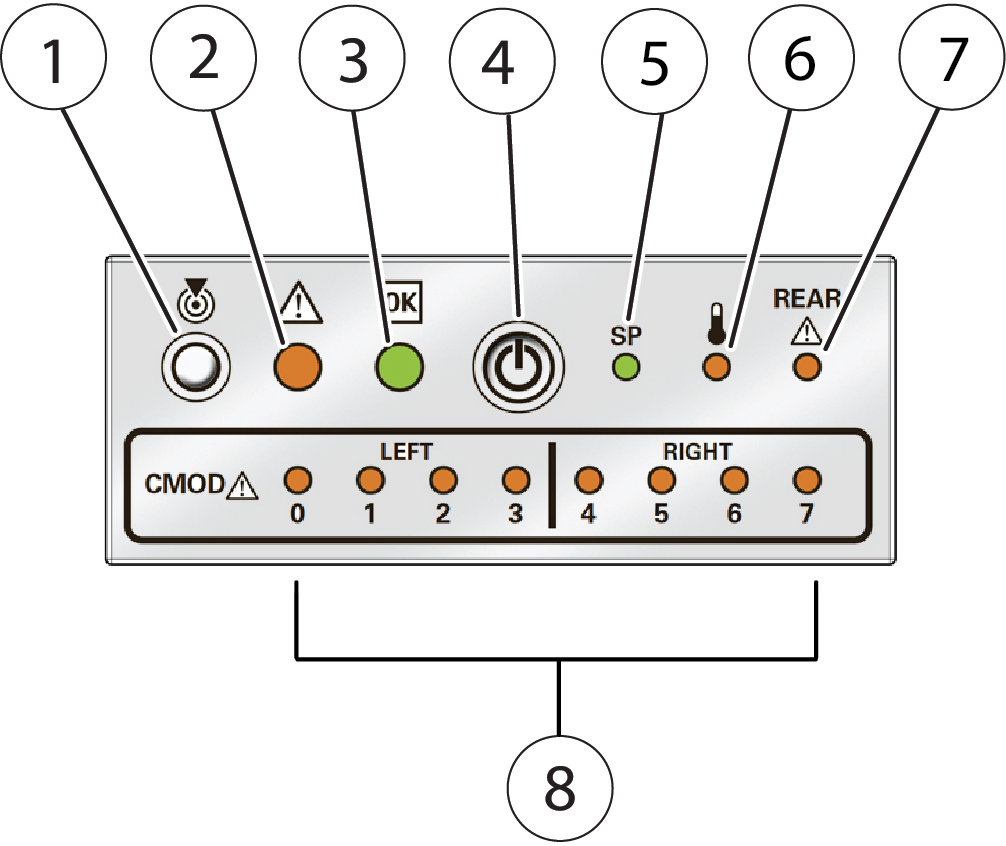

下图显示了正面指示灯模块上的控件和指示灯：

标注 说明 1 机箱定位器按钮和指示灯 2 机箱故障指示灯 3 电源正常指示灯 4 凹进式电源按钮 5 服务处理器正常指示灯 6 机箱温度故障指示灯 7 机箱背面故障指示灯 8 CMOD 故障指示灯 0 - 7（从左到右） 注 -  服务器包含四个或八个 CMOD（计算模块），它们位于风扇的后面，从左到右分别为 CMOD 0 到 CMOD 7。每个 CMOD 都有相应的指示灯。

电源控件和指示灯

下图显示了电源控件和指示灯：

标注 说明 1 PSU 故障/定位指示灯 2 PSU 正常指示灯（主机的电源正常） 3 PSU 交流电正常指示灯（交流输入电源正常） 4 释放锁销

风扇模块控件和指示灯

下图显示了风扇模块上的控件和指示灯：

标注 说明 1 故障指示灯 2 正常指示灯 3 释放锁销
