后面板功能部件

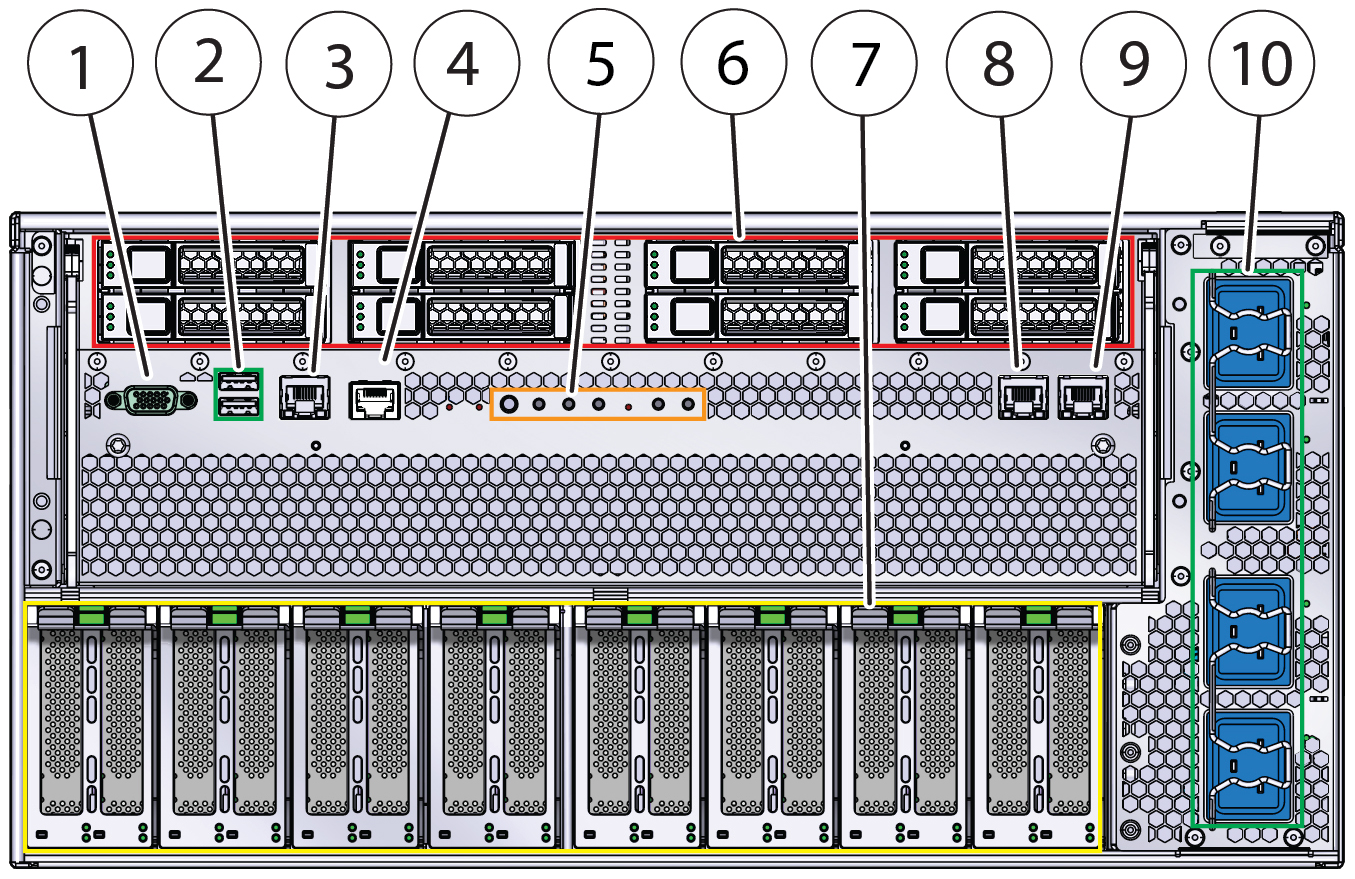

下图显示了 Sun Server X4-8 后面板并介绍了其组件。
|
|
|
1
|
DB-15 视频端口
|
|
2
|
USB 2.0 端口 (2)
|
|
3
|
网络管理端口
|
|
4
|
串行管理端口
|
|
5
|
状态指示灯
|
|
6
|
HDD/SSD 插槽 0 至 7：
-
上面一排：7、5、3、1
-
下面一排：6、4、2、0
|
|
7
|
PCIe 卡插槽 1 至 16：
PCIe 卡安装在双 PCIe 卡载体 (dual PCIe card carrier, DPCC) 上。每个 DPCC 容纳两个 PCIe 插槽。
|
|
8
|
Net 0 端口
|
|
9
|
Net 1 端口
|
|
10
|
具有电缆夹的交流电输入端（0 至 3）：
-
交流电输入端 3 位于顶部
-
交流电输入端 0 位于底部
|
|
后面板状态指示灯和按钮

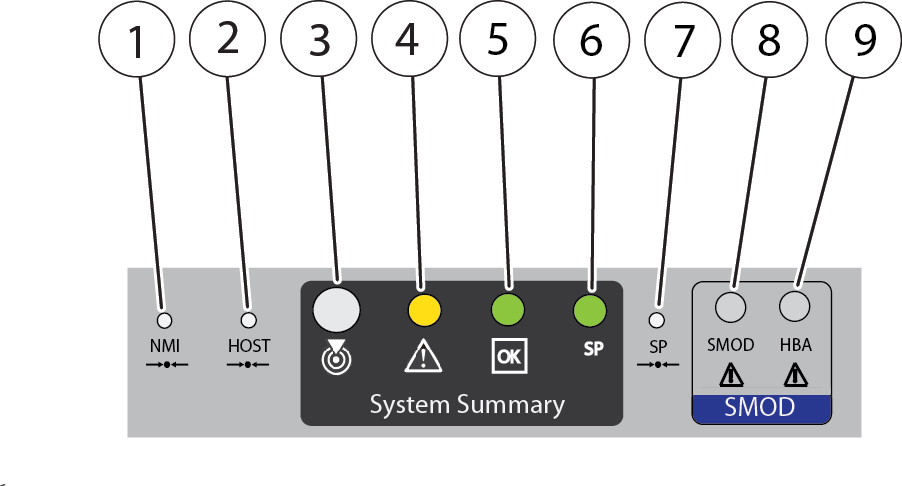

下图显示了后面板指示灯和按钮。
|
|
|
1
|
不可屏蔽中断 (Non-Maskable Interrupt, NMI) 按钮－供 Oracle 服务人员使用。
|
|
2
|
复位按钮－供 Oracle 服务人员使用。
|
|
3
|
定位按钮/指示灯－用于识别服务器。有关详细信息，请参见 Oracle ILOM 文档库，网址为：
|
|
4
|
|
|
5
|
电源/正常（绿色指示灯）－有关详细信息，请参见 控制系统电源。 |
|
6
|
SP 正常/故障（绿色指示灯）－如果 SP 正常工作，则稳定亮起；SP 引导期间将闪烁；如果 SP 未通电，则熄灭。
|
|
7
|
SP 复位按钮－供 Oracle 服务人员使用。
|
|
8
|
SMOD 故障指示灯－指示系统模块 (SMOD) 故障（琥珀色）
|
|
9
|
HBA 故障指示灯－指示主机总线适配器 (host bus adaptor, HBA) 故障（琥珀色）
|
|
注 -
有关系统电源以及相关控件和指示灯的详细信息，请参见
控制系统电源。

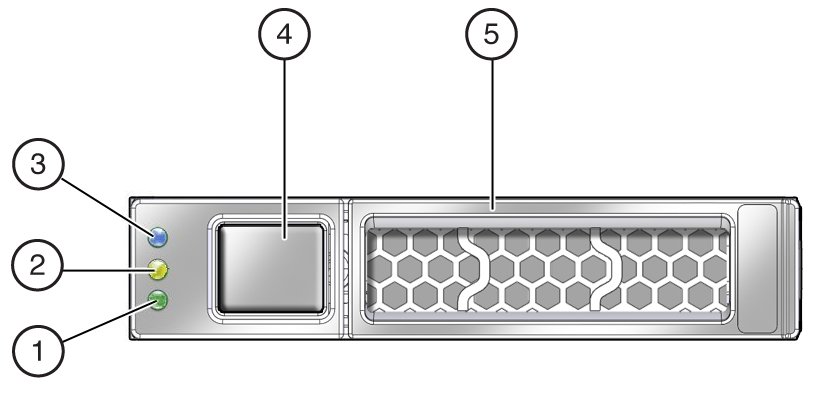

存储控件和指示灯
下图显示了存储控件和指示灯：
|
|
|
1
|
正常指示灯（绿色）
|
|
2
|
故障指示灯（琥珀色）
|
|
3
|
可以移除指示灯（蓝色）
|
|
4
|
存储驱动器释放按钮
|
|
5
|
存储驱动器杆
|
|
