为服务器连接电缆

按以下顺序将外部电缆连接到服务器。

注 - 方括号 [ ] 中的编号与后面板连接器和端口的后面板示意图中的标注相对应。

根据需要将以太网电缆连接至千兆位以太网 (NET) 端口 [5-6]。
（可选）如果要直接与系统控制台交互，则将所有外部设备（如鼠标和键盘）连接到服务器的 USB 端口 [2] 并将监视器连接到 DB-15 视频端口 [1]。
要通过网络连接到 Oracle Integrated Lights Out Manager (ILOM)，请将以太网电缆连接到标有 NET MGT 的以太网端口 [3]。
注 - 默认情况下，服务处理器 (service processor, SP) 使用 NET MGT（带外）端口。但您可以将 SP 配置为共享此服务器的两个 10/100/1000 以太网端口之一。
要使用串行管理端口访问 Oracle ILOM 命令行界面 (command-line interface, CLI)，请将串行空调制解调器电缆连接到标有 SER MGT 的 RJ-45 串行端口 [4]。
有关通过串行控制台查看系统输出的更多信息，请参见使用本地串行连接登录到 Oracle ILOM。
将四根接地服务器电源线连接到两个不同电路上的接地型 200-240 伏电源插座。

将服务器电源线连接到服务器后面板上的交流电源连接器，并使用连接器电缆夹固定每根电源线 [7]。

为了在断电时提供冗余和防止系统让断路器跳闸，请将上面的两根电源线与下面的两根电源线连接到不同的电路。

连接电源后，SP 会引导至备用电源模式。

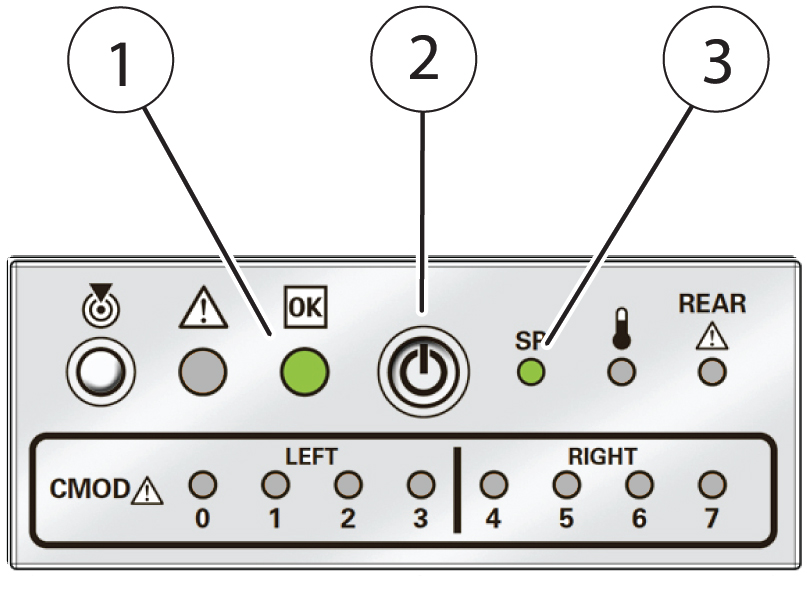

SP 正常/故障指示灯 [3] 会在 Oracle ILOM 启动时闪烁，主电源/正常指示灯 [1] 会保持关闭状态，直到 Oracle ILOM 为系统登录做好准备。
几分钟后，主电源/正常指示灯以备用闪烁模式闪烁（每隔三秒快速闪烁一次），以指示 SP 可供使用。此时，主机未初始化，也未通电。
