Oracle VM Server for SPARC MIB 정보 검색
이 절에서는 Oracle VM Server for SPARC MIB에서 테이블 및 스칼라 객체 형식으로 검색할 수 있는 정보를 설명합니다.
도메인 테이블(ldomTable)
ldomTable은 시스템의 각 도메인을 나타내는 데 사용됩니다. 가상 CPU, 메모리, 암호화 장치, I/O 버스에 대한 리소스 제약 조건이 포함됩니다. 또한 UUID(Universally Unique Identifier), MAC 주소, 호스트 ID, 장애 정책, 마스터 도메인과 같은 다른 도메인 정보도 포함됩니다.
표 20-1 도메인 테이블(ldomTable)
|
|
|
|
ldomIndex |
정수 |
액세스할 수 없음 |
이 테이블의 인덱스로 사용되는 정수 |
ldomName |
표시 문자열 |
읽기 전용 |
도메인의 이름 |
ldomAdminState |
정수 |
읽기/쓰기 |
활성 관리를 위해 도메인을 시작/중지합니다.
값 1 - 도메인 시작
값 2 - 도메인 중지
|
ldomOperState |
정수 |
읽기 전용 |
도메인의 현재 상태로, 다음 값 중 하나일 수 있습니다.
1 - 활성 상태
2 - 중지 중 상태
3 - 비활성 상태
4 - 바인드 중 상태
5 - 바인드 해제 중 상태
6 - 바인드됨 상태
7 - 시작 중 상태
|
ldomNumVCPU |
정수 |
읽기 전용 |
사용된 가상 CPU 수. 도메인이 비활성 상태인 경우 이 값은 요청된 가상 CPU 수입니다. |
ldomMemSize |
정수 |
읽기 전용 |
사용된 가상 메모리 양. 도메인이 비활성 상태인 경우 이 값은 요청된 메모리 크기입니다. |
ldomMemUnit |
정수 |
읽기 전용 |
다음 메모리 단위 중 하나입니다.
1 - KB
2 - MB
3 - GB
4 - 바이트
지정되지 않은 경우 단위 값은 바이트입니다. |
ldomNumCrypto |
정수 |
읽기 전용 |
사용된 암호화 장치 수. 도메인이 비활성 상태인 경우 이 값은 요청된 암호화 장치 수입니다. |
ldomNumIOBus |
정수 |
읽기 전용 |
사용된 물리적 I/O 장치 수 |
ldomUUID |
표시 문자열 |
읽기 전용 |
도메인의 UUID |
ldomMacAddress |
표시 문자열 |
읽기 전용 |
도메인의 MAC 주소 |
ldomHostID |
표시 문자열 |
읽기 전용 |
도메인의 호스트 ID |
ldomFailurePolicy |
표시 문자열 |
읽기 전용 |
마스터 도메인의 장애 정책으로 ignore, panic, reset, stop 중 하나일 수 있습니다. |
ldomMaster |
표시 문자열 |
읽기 전용 |
슬레이브 도메인에 대한 최대 4개 마스터 도메인의 이름 |
ldomExtMapinSpace |
표시 문자열 |
읽기 전용 |
도메인에 대한 확장 Mapin 공간입니다. 확장 Mapin 공간은 추가 LDC 공유 메모리 공간을 참조합니다. 이 메모리 공간은 직접 매핑되는 공유 메모리를 사용하는 많은 가상 I/O 장치를 지원하기 위해 필요합니다. 이 공간은 성능 및 확장성을 개선하기 위해 가상 네트워크 장치에서도 사용합니다. 기본값은 off입니다. |
ldomThreading |
표시 문자열 |
읽기 전용 |
도메인에 대해 높은 IPC(사이클당 명령 개수) 스레딩 제어를 지정합니다. 동적 스레딩을 통해 코어당 활성화되는 하드웨어 스레드 수를 제어할 수 있습니다. 유효한 값은 다음과 같습니다.
|
ldomWholeCore |
정수 |
읽기 전용 |
전체 코어만 사용하도록 도메인을 제한합니다. 전체 코어 제약 조건이 사용으로 설정되지 않은 경우 값은 0입니다. 그렇지 않은 경우 이 값은 최대 코어 수를 표시합니다. |
ldomCpuArch |
표시 문자열 |
읽기 전용 |
도메인에 대한 CPU 구조입니다. CPU 구조는 도메인을 다른 sun4v CPU 구조로 마이그레이션할 수 있는지 여부를 지정합니다. 유효한 값은 다음과 같습니다.
|
ldomShutdownGroup |
정수 |
읽기 전용 |
게스트 도메인의 종료 그룹 번호입니다. SPARC64-X 시스템에서 SP가 시작한 순서가 정해진 종료는 이 종료 그룹 번호의 내림차순(15에서 0까지)으로 도메인을 종료합니다. 기본값은 15입니다. |
ldomPerfCounters |
문자열 |
읽기 전용 |
게스트 도메인에 대한 성능 레지스터 액세스 정보입니다. global 값(한번에 하나의 도메인에만)과 선택적으로 htstrand 또는 strand 중 하나를 지정할 수 있습니다. 기본값은 htstrand입니다. |
|
환경 변수 테이블(ldomEnvVarsTable)
ldomEnvVarsTable은 모든 도메인이 사용하는 OpenBoot PROM 환경 변수를 설명합니다.
표 20-2 환경 변수 테이블(ldomEnvVarsTable)
|
|
|
|
ldomEnvVarsLdomIndex |
정수 |
읽기 전용 |
OpenBoot PROM 환경 변수를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomEnvVarsIndex |
정수 |
읽기 전용 |
이 테이블에서 OpenBoot PROM 환경 변수를 인덱싱하는 데 사용되는 정수 |
ldomEnvVarsName |
표시 문자열 |
읽기 전용 |
OpenBoot PROM 변수의 이름 |
ldomEnvVarsValue |
표시 문자열 |
읽기 전용 |
OpenBoot PROM 변수의 값 |
|
도메인 정책 테이블(ldomPolicyTable)
ldomPolicyTable은 모든 도메인에 적용되는 DRM(동적 리소스 관리) 정책을 설명합니다.
표 20-3 도메인 정책 테이블(ldomPolicyTable)
|
|
|
|
ldomPolicyLdomIndex |
정수 |
읽기 전용 |
DRM 정책을 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomPolicyIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 DRM 정책을 인덱싱하는 데 사용되는 정수 |
ldomPolicyName |
표시 문자열 |
읽기 전용 |
정책 이름 |
ldomPolicyStatus |
표시 문자열 |
읽기 전용 |
정책 상태 |
ldomPolicyPriority |
정수 |
읽기 전용 |
정책이 겹칠 때 선택할 DRM 정책을 결정하는 데 사용되는 우선 순위 |
ldomPolicyVcpuMin |
정수 |
읽기 전용 |
도메인의 최소 가상 CPU 수 |
ldomPolicyVcpuMax |
정수 |
읽기 전용 |
도메인의 최대 가상 CPU 수. unlimited 값은 최대 정수 값 2147483647을 사용합니다. |
ldomPolicyUtilLower |
정수 |
읽기 전용 |
정책 분석이 트리거되는 하한 활용률 레벨 |
ldomPolicyUtilUpper |
정수 |
읽기 전용 |
정책 분석이 트리거되는 상한 활용률 레벨 |
ldomPolicyTodBegin |
표시 문자열 |
읽기 전용 |
정책의 유효 시작 시간. 형식 hh:mm:[ss] |
ldomPolicyTodEnd |
표시 문자열 |
읽기 전용 |
정책의 유효 중지 시간. 형식 hh:mm:[ss] |
ldomPolicySampleRate |
정수 |
읽기 전용 |
리소스 순환 시간(초) |
ldomPolicyElasticMargin |
정수 |
읽기 전용 |
낮은 가상 CPU 수에서 변동을 피하기 위해 util-lower 등록 정보(ldomPolicyUtilLower)와 사용 가능한 가상 CPU 수 사이의 버퍼 양 |
ldomPolicyAttack |
정수 |
읽기 전용 |
한 번의 리소스-컨트롤 주기 동안 추가할 최대 리소스 양. unlimited 값은 최대 정수 값 2147483647을 사용합니다. |
ldomPolicyDecay |
정수 |
읽기 전용 |
한 번의 리소스-컨트롤 주기 동안 제거할 최대 리소스 양 |
|
서비스 프로세서 구성 테이블(ldomSPConfigTable)
ldomSPConfigTable은 모든 도메인에 대한 서비스 프로세서(SP) 구성을 설명합니다.
표 20-4 서비스 프로세서 구성 테이블(ldomSPConfigTable)
|
|
|
|
ldomSPConfigIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 SP 구성을 인덱싱하는 데 사용되는 정수 |
ldomSPConfigName |
표시 문자열 |
읽기 전용 |
SP 구성 이름 |
ldomSPConfigStatus |
표시 문자열 |
읽기 전용 |
SP 구성 상태 |
|
도메인 리소스 풀 및 스칼라 변수
다음 리소스를 도메인에 지정할 수 있습니다.
가상 CPU(vcpu)
메모리(mem)
암호화 장치(mau)
가상 스위치(vsw)
가상 네트워크(vnet)
가상 디스크 서버(vds)
가상 디스크 서버 장치(vdsdev)
가상 디스크(vdisk)
가상 콘솔 집중기(vcc)
가상 콘솔(vcons)
물리적 I/O 장치(io)
다음 스칼라 MIB 변수는 리소스 풀과 해당 등록 정보를 나타내는 데 사용됩니다.
표 20-5 CPU 리소스 풀에 대한 스칼라 변수
|
|
|
|
ldomCpuRpCapacity |
정수 |
읽기 전용 |
ldomCpuRpCapacityUnit 단위로 리소스 풀에 허용된 최대 예약 |
ldomCpuRpReserved |
정수 |
읽기 전용 |
현재 리소스 풀에서 예약된 CPU의 누적된 프로세서 클럭 속도(MHz) |
ldomCpuRpCapacityUnit 및 ldomCpuRpReservedUnit |
정수 |
읽기 전용 |
다음 CPU 할당 단위 중 하나입니다.
기본값은 MHz입니다. |
|
표 20-6 메모리 리소스 풀에 대한 스칼라 변수
|
|
|
|
ldomMemRpCapacity |
정수 |
읽기 전용 |
MemRpCapacityUnit 단위로 리소스 풀에 허용된 최대 예약 |
ldomMemRpReserved |
정수 |
읽기 전용 |
현재 리소스 풀에서 예약된 메모리 양(MemRpReservedUnit 단위) |
ldomMemRpCapacityUnit 및 ldomMemRpReservedUnit |
정수 |
읽기 전용 |
다음 메모리 할당 단위 중 하나입니다.
1 - KB
2 - MB
3 - GB
4 - 바이트
지정되지 않은 경우 단위 값은 바이트입니다. |
|
표 20-7 암호화 리소스 풀에 대한 스칼라 변수
|
|
|
|
ldomCryptoRpCapacity |
정수 |
읽기 전용 |
리소스 풀에 허용된 최대 예약 |
ldomCryptoRpReserved |
정수 |
읽기 전용 |
현재 리소스 풀에서 예약된 암호화 장치 수 |
|
표 20-8 I/O 버스 리소스 풀에 대한 스칼라 변수
|
|
|
|
ldomIOBusRpCapacity |
정수 |
읽기 전용 |
풀에 허용된 최대 예약 |
ldomIOBusRpReserved |
정수 |
읽기 전용 |
현재 리소스 풀에서 예약된 I/O 버스 수 |
|
가상 CPU 테이블(ldomVcpuTable)
ldomVcpuTable은 모든 도메인이 사용하는 가상 CPU를 설명합니다.
표 20-9 가상 CPU 테이블(ldomVcpuTable)
|
|
|
|
ldomVcpuLdomIndex |
정수 |
읽기 전용 |
가상 CPU를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVcpuIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 CPU를 인덱싱하는 데 사용되는 정수 |
ldomVcpuDeviceID |
표시 문자열 |
읽기 전용 |
가상 CPU의 식별자(VID) |
ldomVcpuOperationalStatus |
정수 |
읽기 전용 |
다음 CPU 상태 중 하나입니다.
1=알 수 없음
2=기타
3=정상
4=저하됨
5=스트레스
6=실패 예상
7=오류
8=복구할 수 없는 오류
9=시작 중
10=중지 중
11=중지됨
12=서비스 중
13=연결 안됨
14=통신 손실
15=중단됨
16=유휴
17=지원 엔티티 오류
18=완료됨
19=전원 모드
Logical Domains Manager는 CPU 상태를 제공하지 않으므로 기본값은 1(알 수 없음)입니다. |
ldomVcpuPhysBind |
표시 문자열 |
읽기 전용 |
물리적 바인드(PID). 이 가상 CPU에 지정된 하드웨어 스레드(스트랜드)의 식별자를 포함합니다. 이 식별자는 코어 및 칩을 고유하게 식별합니다. |
ldomVcpuPhysBindUsage |
정수 |
읽기 전용 |
전체 스레드 용량 중 이 가상 CPU에서 사용된 양(MHz)을 나타냅니다. 예를 들어, 스레드가 최대 1GHz에서 실행할 수 있다고 가정합니다. 해당 용량의 절반만 이 가상 CPU에 할당된 경우(스레드의 50%) 등록 정보 값은 500입니다. |
ldomVcpuCoreID |
표시 문자열 |
읽기 전용 |
코어의 식별자(코어 ID) |
ldomVcpuUtilPercent |
표시 문자열 |
읽기 전용 |
가상 CPU의 활용률(백분율)을 나타냅니다. |
|
가상 메모리 테이블
도메인의 메모리 공간을 실 메모리, 즉 가상 메모리라고 합니다. 하이퍼바이저에서 감지된 호스트 플랫폼 메모리 공간을 물리적 메모리라고 합니다. 하이퍼바이저는 물리적 메모리 블록을 매핑하여 도메인에서 사용되는 실 메모리 블록을 구성합니다.
다음 예제는 요청된 메모리 크기를 단일 대형 메모리 블록에 지정하는 대신, 두 메모리 블록으로 분할할 수 있음을 보여줍니다. 도메인이 521MB의 실 메모리를 요청한다고 가정합니다. 메모리는 {physical-address, real-address, size} 형식을 사용하여 호스트 시스템의 256MB 블록 두 개에 물리적 메모리로 지정할 수 있습니다.
{0x1000000, 0x1000000, 256}, {0x2000000, 0x2000000,256}
도메인은 최대 64개의 물리적 메모리 세그먼트를 게스트 도메인에 지정할 수 있습니다. 따라서 보조 테이블은 표시 문자열 대신 각 메모리 세그먼트를 보관하는 데 사용됩니다. 표시 문자열은 255자 제한이 있습니다.
가상 메모리 테이블(ldomVmemTable)
ldomVmemTable은 도메인이 사용하는 가상 메모리의 등록 정보를 설명합니다.
표 20-10 가상 메모리 테이블(ldomVmemTable)
|
|
|
|
ldomVmemLdomIndex |
정수 |
읽기 전용 |
가상 메모리를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVmemIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 메모리를 인덱싱하는 데 사용되는 정수 |
ldomVmemNumberofBlocks |
정수 |
읽기 전용 |
가상 메모리의 블록 수 |
|
가상 메모리 물리적 바인딩 테이블(ldomVmemPhysBindTable)
ldomVmemPhysBindTable은 모든 도메인에 대한 물리적 메모리 세그먼트를 포함하는 보조 테이블입니다.
표 20-11 가상 메모리 물리적 바인딩 테이블(ldomVmemPhysBindTable)
|
|
|
|
ldomVmemPhysBindLdomIndex |
정수 |
읽기 전용 |
물리적 메모리 세그먼트를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVmemPhysBind |
표시 문자열 |
읽기 전용 |
이 가상 메모리 블록에 매핑된 물리적 메모리 목록으로, 다음 형식을 사용합니다. {physical-address, real-address, size} |
|
가상 디스크 테이블
가상 디스크 서비스(vds)와 매핑된 물리적 장치(vdsdev)는 Oracle VM Server for SPARC 기술에 가상 디스크 기능을 제공합니다. 가상 디스크 서비스는 많은 로컬 볼륨(물리적 디스크 또는 파일 시스템)을 내보냅니다. 가상 디스크 서비스가 지정된 경우 다음이 포함됩니다.
지원 장치(vdsdev)의 완전한 /dev 경로
서비스에 추가하려는 장치의 고유 이름(볼륨 이름)
하나 이상의 디스크, 디스크 슬라이스, 파일 시스템을 단일 디스크 서비스에 바인드할 수 있습니다. 각 디스크에는 고유 이름과 볼륨 이름이 있습니다. 볼륨 이름은 디스크를 서비스에 바인드할 때 사용됩니다. Logical Domains Manager는 가상 디스크 서비스와 해당 논리적 볼륨으로부터 가상 디스크 클라이언트(vdisk)를 만듭니다.
가상 디스크 서비스 테이블(ldomVdsTable)
ldomVdsTable은 모든 도메인에 대한 가상 디스크 서비스를 설명합니다.
표 20-12 가상 디스크 서비스 테이블(ldomVdsTable)
|
|
|
|
ldomVdsLdomIndex |
정수 |
읽기 전용 |
가상 디스크 서비스를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVdsIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 디스크 서비스를 인덱싱하는 데 사용되는 정수 |
ldomVdsServiceName |
표시 문자열 |
읽기 전용 |
가상 디스크 서비스의 서비스 이름. 등록 정보 값은 ldm add-vds 명령으로 지정된 service-name입니다. |
ldomVdsNumofAvailVolume |
정수 |
읽기 전용 |
이 가상 디스크 서비스에서 내보낸 논리적 볼륨 수 |
ldomVdsNumofUsedVolume |
정수 |
읽기 전용 |
이 가상 디스크 서비스에 사용된(바인드됨) 논리적 볼륨 수 |
|
가상 디스크 서비스 장치 테이블(ldomVdsdevTable)
ldomVdsdevTable은 모든 가상 디스크 서비스가 사용하는 가상 디스크 서비스 장치를 설명합니다.
표 20-13 가상 디스크 서비스 장치 테이블(ldomVdsdevTable)
|
|
|
|
ldomVdsdevVdsIndex |
정수 |
읽기 전용 |
가상 디스크 장치를 포함하는 가상 디스크 서비스를 나타내는 ldomVdsTable의 인덱스로 사용되는 정수 |
ldomVdsdevIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 디스크 서비스 장치를 인덱싱하는 데 사용되는 정수 |
ldomVdsdevVolumeName |
표시 문자열 |
읽기 전용 |
가상 디스크 서비스 장치의 볼륨 이름. 이 등록 정보는 가상 디스크 서비스에 추가하려는 장치의 고유 이름을 지정합니다. 이 장치를 추가할 목적으로 가상 디스크 서비스가 이 이름을 클라이언트로 내보냅니다. 등록 정보 값은 ldm add-vdsdev 명령으로 지정된 volume-name입니다. |
ldomVdsdevDevPath |
표시 문자열 |
읽기 전용 |
물리적 디스크 장치의 경로 이름. 등록 정보 값은 ldm add-vdsdev 명령으로 지정된 backend입니다. |
ldomVdsdevOptions |
표시 문자열 |
읽기 전용 |
디스크 장치에 대한 하나 이상의 옵션으로 ro, slice, excl입니다. |
ldomVdsdevMPGroup |
표시 문자열 |
읽기 전용 |
디스크 장치의 다중 경로 그룹 이름 |
|
가상 디스크 테이블(ldomVdiskTable)
ldomVdiskTable은 모든 도메인에 대한 가상 디스크를 설명합니다.
표 20-14 가상 디스크 테이블(ldomVdiskTable)
|
|
|
|
ldomVdiskLdomIndex |
정수 |
읽기 전용 |
가상 디스크 장치를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVdiskVdsDevIndex |
정수 |
읽기 전용 |
가상 디스크 서비스 장치를 나타내는 ldomVdsdevTable의 인덱스로 사용되는 정수 |
ldomVdiskIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 디스크를 인덱싱하는 데 사용되는 정수 |
ldomVdiskName |
표시 문자열 |
읽기 전용 |
가상 디스크의 이름. 등록 정보 값은 ldm add-vdisk 명령으로 지정된 disk-name입니다. |
ldomVdiskTimeout |
정수 |
읽기 전용 |
가상 디스크 클라이언트와 가상 디스크 서버 사이의 연결을 설정하기 위한 시간 초과(초) |
ldomVdiskID |
표시 문자열 |
읽기 전용 |
가상 디스크의 식별자 |
|

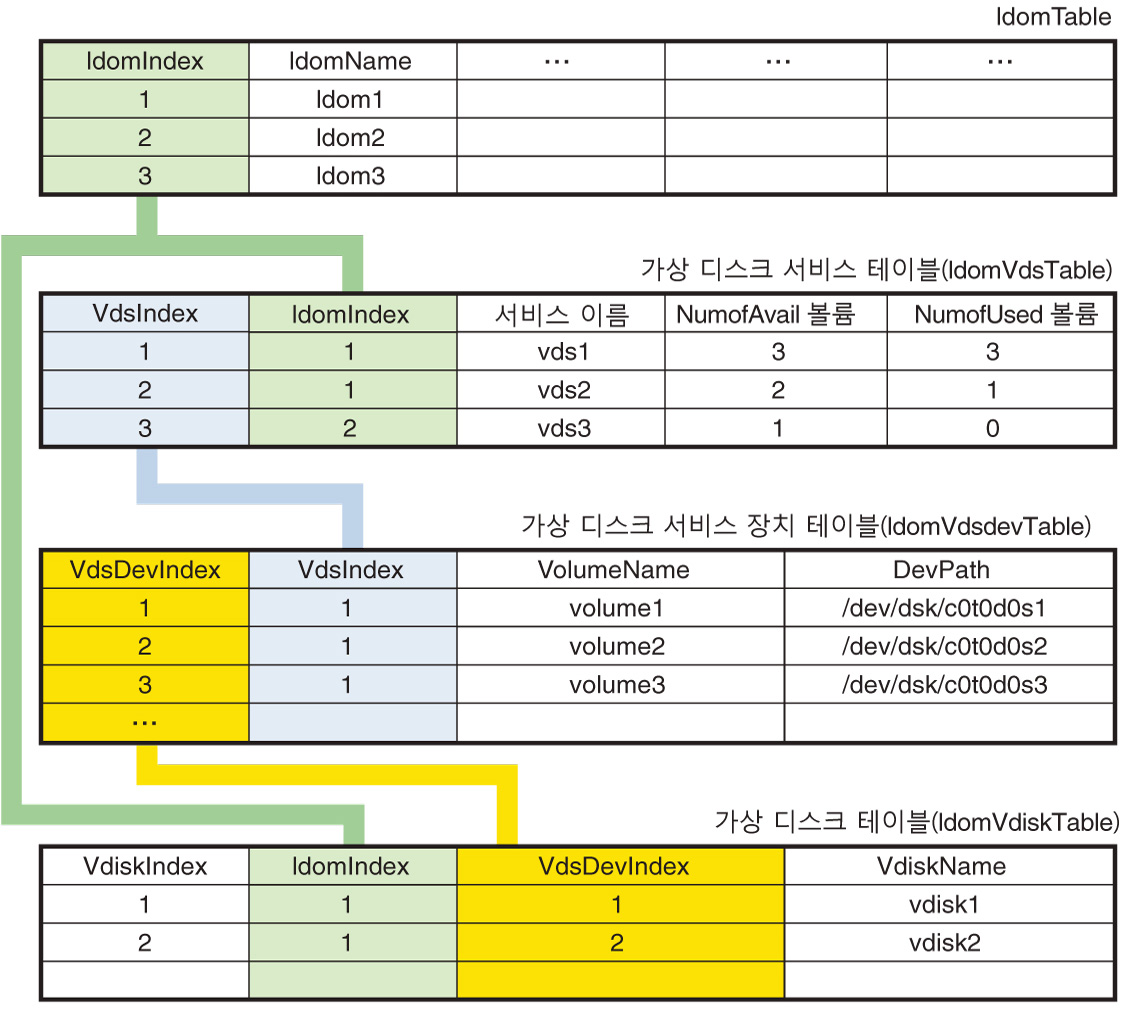

다음 그림은 가상 디스크 테이블과 도메인 테이블 간의 관계를 정의하기 위한 인덱스 사용법을 보여줍니다. 인덱스는 다음과 같이 사용됩니다.
ldomVdsTable 및 ldomVdiskTable의 ldomIndex가 ldomTable을 가리킵니다.
ldomVdsdevTable의 VdsIndex가 ldomVdsTable을 가리킵니다.
ldomVdiskTable의 VdsDevIndex가 ldomVdsdevTable을 가리킵니다.
그림 20-3 가상 디스크 테이블과 도메인 테이블 간의 관계
가상 네트워크 테이블
Oracle VM Server for SPARC 가상 네트워크 지원 덕택에 게스트 도메인은 물리적 이더넷 장치를 통해 외부 호스트와 또는 서로 통신할 수 있습니다. 가상 네트워크는 다음 주요 구성 요소를 포함합니다.
가상 스위치(vsw)
가상 네트워크 장치(vnet)
서비스 도메인에 가상 스위치를 만든 후 물리적 네트워크 장치를 가상 스위치에 바인드할 수 있습니다. 그 후에, 통신을 위해 가상 스위치 서비스를 사용하는 도메인에 대해 가상 네트워크 장치를 만들 수 있습니다. 가상 스위치 서비스는 동일한 가상 스위치에 연결하여 다른 도메인과 통신합니다. 물리적 장치가 가상 스위치에 바인드된 경우 가상 스위치 서비스는 외부 호스트와 통신합니다.
가상 스위치 서비스 테이블(ldomVswTable)
ldomVswTable은 모든 도메인에 대한 가상 스위치 서비스를 설명합니다.
표 20-15 가상 스위치 서비스 테이블(ldomVswTable)
|
|
|
|
ldomVswLdomIndex |
정수 |
읽기 전용 |
가상 스위치 서비스를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVswIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 스위치 장치를 인덱싱하는 데 사용되는 정수 |
ldomVswServiceName |
표시 문자열 |
읽기 전용 |
가상 스위치 서비스 이름 |
ldomVswMacAddress |
표시 문자열 |
읽기 전용 |
가상 스위치에서 사용된 MAC 주소 |
ldomVswPhysDevPath |
표시 문자열 |
읽기 전용 |
가상 네트워크 스위치의 물리적 장치 경로. 물리적 장치가 가상 스위치에 바인드되지 않은 경우 등록 정보 값이 널입니다. |
ldomVswMode |
표시 문자열 |
읽기 전용 |
클러스터 노드를 실행하려면 값이 mode=sc입니다. |
ldomVswDefaultVlanID |
표시 문자열 |
읽기 전용 |
가상 스위치의 기본 VLAN ID |
ldomVswPortVlanID |
표시 문자열 |
읽기 전용 |
가상 스위치의 포트 VLAN ID |
ldomVswVlanID |
표시 문자열 |
읽기 전용 |
가상 스위치의 VLAN ID |
ldomVswLinkprop |
표시 문자열 |
읽기 전용 |
물리적 네트워크 장치에 기반한 링크 상태를 보고하려면 값이 linkprop=phys-state입니다. |
ldomVswMtu |
정수 |
읽기 전용 |
가상 스위치 장치에 대한 MTU(최대 전송 단위) |
ldomVswID |
표시 문자열 |
읽기 전용 |
가상 스위치 장치의 식별자 |
ldomVswInterVnetLink |
표시 문자열 |
읽기 전용 |
vnet 간 통신을 위한 LDC 채널의 지정 상태. 값은 on 또는 off입니다. |
|
가상 네트워크 장치 테이블(ldomVnetTable)
ldomVnetTable은 모든 도메인에 대한 가상 네트워크 장치를 설명합니다.
표 20-16 가상 네트워크 장치 테이블(ldomVnetTable)
|
|
|
|
ldomVnetLdomIndex |
정수 |
읽기 전용 |
가상 네트워크 장치를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVnetVswIndex |
정수 |
읽기 전용 |
가상 스위치 서비스 테이블을 인덱싱하는 데 사용되는 정수 |
ldomVnetIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 네트워크 장치를 인덱싱하는 데 사용되는 정수 |
ldomVnetDevName |
표시 문자열 |
읽기 전용 |
가상 네트워크 장치 이름. 등록 정보 값은 ldm add-vnet 명령으로 지정된 net-dev 등록 정보입니다. |
ldomVnetDevMacAddress |
표시 문자열 |
읽기 전용 |
이 네트워크 장치의 MAC 주소. 등록 정보 값은 ldm add-vnet 명령으로 지정된 mac-addr 등록 정보입니다. |
ldomVnetMode |
표시 문자열 |
읽기 전용 |
가상 네트워크 장치에 NIU 하이브리드 I/O를 사용하려면 값이 mode=hybrid입니다. |
ldomVnetPortVlanID |
표시 문자열 |
읽기 전용 |
가상 네트워크 장치의 포트 VLAN ID |
ldomVnetVlanID |
표시 문자열 |
읽기 전용 |
가상 네트워크 장치의 VLAN ID |
ldomVnetLinkprop |
표시 문자열 |
읽기 전용 |
물리적 네트워크 장치에 기반한 링크 상태를 보고하려면 값이 linkprop=phys-state입니다. |
ldomVnetMtu |
정수 |
읽기 전용 |
가상 네트워크 장치의 MTU |
ldomVnetID |
표시 문자열 |
읽기 전용 |
가상 네트워크 장치의 식별자 |
|
가상 콘솔 테이블
Oracle VM Server for SPARC 서비스 도메인은 가상 네트워크 터미널 서비스(vNTS)를 제공합니다. vNTS는 포트 번호 범위 내에서 가상 콘솔 집중기(vcc)라는 가상 콘솔 서비스를 제공합니다. 각 가상 콘솔 집중기에는 여러 콘솔 그룹(vcons)이 있고, 각 그룹에 포트 번호가 지정됩니다. 각 그룹은 여러 도메인을 포함할 수 있습니다.
가상 콘솔 집중기 테이블(ldomVccTable)
ldomVccTable은 모든 도메인에 대한 가상 콘솔 집중기를 설명합니다.
표 20-17 가상 콘솔 집중기 테이블(ldomVccTable)
|
|
|
|
ldomVccLdomIndex |
정수 |
읽기 전용 |
가상 콘솔 서비스를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomVccIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 콘솔 집중기를 인덱싱하는 데 사용되는 정수 |
ldomVccName |
표시 문자열 |
읽기 전용 |
가상 콘솔 집중기 이름. 등록 정보 값은 ldm add-vcc 명령으로 지정된 vcc-name입니다. |
ldomVccPortRangeLow |
정수 |
읽기 전용 |
가상 콘솔 집중기에서 사용될 TCP 포트 범위의 하한 번호. 등록 정보 값은 ldm add-vcc 명령으로 지정된 port-range의 x 부분입니다. |
ldomVccPortRangeHigh |
정수 |
읽기 전용 |
가상 콘솔 집중기에서 사용될 TCP 포트 범위의 상한 번호. 등록 정보 값은 ldm add-vcc 명령으로 지정된 port-range의 y 부분입니다. |
|
가상 콘솔 그룹 테이블(ldomVconsTable)
ldomVconsTable은 모든 가상 콘솔 서비스에 대한 가상 콘솔 그룹을 설명합니다. 이 표는 각 도메인에서 콘솔 로깅을 사용으로 설정할지 아니면 사용 안함으로 설정할지 보여줍니다.
표 20-18 가상 콘솔 그룹 테이블(ldomVconsTable)
|
|
|
|
ldomVconsIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 가상 그룹을 인덱싱하는 데 사용되는 정수 |
ldomVconsGroupName |
표시 문자열 |
읽기 전용 |
가상 콘솔을 첨부할 그룹 이름. 등록 정보 값은 ldm set-vcons 명령으로 지정된 group입니다. |
ldomVconsLog |
표시 문자열 |
읽기 전용 |
콘솔 로깅 상태입니다. 등록 정보 값은 ldm set-vcons 명령으로 지정된 문자열 on 또는 off입니다.
그룹에 둘 이상의 도메인이 포함되는 경우 이 등록 정보는 가장 최근에 ldm set-vcons 명령으로 수정된 도메인의 콘솔 로깅 상태를 보여줍니다. |
ldomVconsPortNumber |
정수 |
읽기 전용 |
이 그룹에 지정된 포트 번호. 등록 정보 값은 ldm set-vcons 명령으로 지정된 port입니다. |
|
가상 콘솔 관계 테이블(ldomVconsVccRelTable)
ldomVconsVccRelTable은 도메인, 가상 콘솔 집중기, 콘솔 그룹 사이의 테이블간 관계를 보여주는 인덱스 값을 포함합니다.
표 20-19 가상 콘솔 관계 테이블(ldomVconsVccRelTable)
|
|
|
|
ldomVconsVccRelVconsIndex |
정수 |
읽기 전용 |
ldomVconsTable의 ldomVconsIndex 값 |
ldomVconsVccRelLdomIndex |
정수 |
읽기 전용 |
ldomTable의 ldomIndex 값 |
ldomVconsVccRelVccIndex |
정수 |
읽기 전용 |
ldomVccTable의 ldomVccIndex 값 |
|

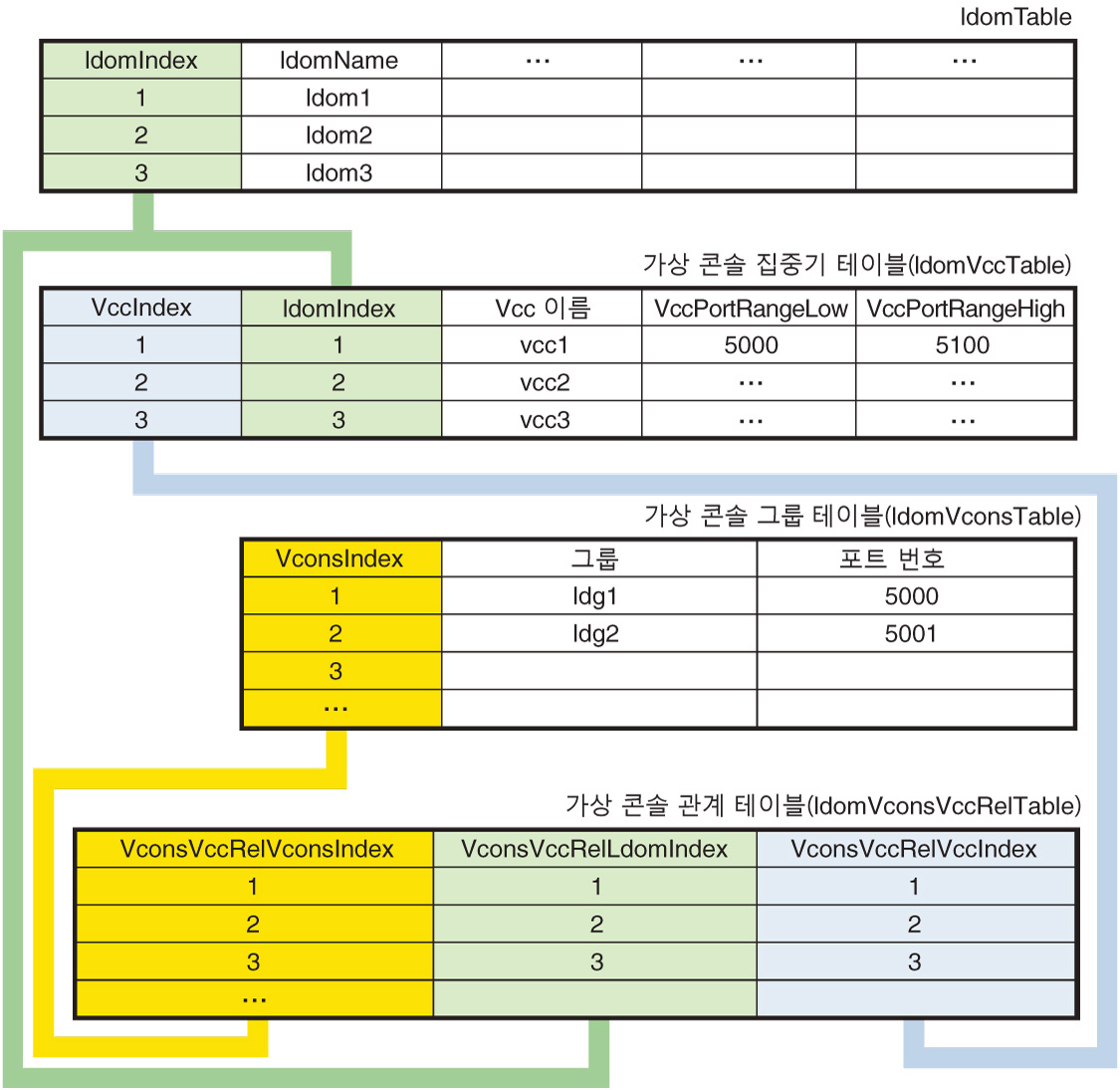

다음 그림은 가상 콘솔 테이블과 도메인 테이블 간의 관계를 정의하기 위한 인덱스 사용법을 보여줍니다. 인덱스는 다음과 같이 사용됩니다.
ldomVccTable 및 ldomVconsVccRelTable의 ldomIndex가 ldomTable을 가리킵니다.
ldomVconsVccRelTable의 VccIndex가 ldomVccTable을 가리킵니다.
ldomVconsVccRelTable의 VconsIndex가 ldomVconsTable을 가리킵니다.
그림 20-4 가상 콘솔 테이블과 도메인 테이블 간의 관계
암호화 장치 테이블(ldomCryptoTable)
ldomCryptoTable은 모든 도메인이 사용하는 암호화 장치를 설명합니다. 암호화 장치는 때때로 MAU(모듈식 산술 장치)라고도 합니다.
표 20-20 암호화 장치 테이블(ldomCryptoTable)
|
|
|
|
ldomCryptoLdomIndex |
정수 |
읽기 전용 |
암호화 장치를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomCryptoIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 암호화 장치를 인덱싱하는 데 사용되는 정수 |
ldomCryptoCpuSet |
표시 문자열 |
읽기 전용 |
MAU-unit cpuset에 매핑된 CPU 목록. 예를 들어, {0, 1, 2, 3}입니다. |
|
I/O 버스 테이블(ldomIOBusTable)
ldomIOBusTable은 모든 도메인이 사용하는 물리적 I/O 장치 및 PCI 버스를 설명합니다.
표 20-21 I/O 버스 테이블(ldomIOBusTable)
|
|
|
|
ldomIOBusLdomIndex |
정수 |
읽기 전용 |
I/O 버스를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomIOBusIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 I/O 버스를 인덱싱하는 데 사용되는 정수 |
ldomIOBusName |
표시 문자열 |
읽기 전용 |
물리적 l/O 장치 이름 |
ldomIOBusPath |
표시 문자열 |
읽기 전용 |
물리적 I/O 장치 경로 |
ldomIOBusOptions |
표시 문자열 |
읽기 전용 |
물리적 I/O 장치 옵션 |
|
코어 테이블(ldomCoreTable)
ldomCoreTable은 모든 도메인에 대한 core-id 및 cpuset와 같은 코어 정보를 설명합니다.
표 20-22 코어 테이블(ldomCoreTable)
|
|
|
|
ldomCoreLdomIndex |
정수 |
읽기 전용 |
코어를 포함하는 도메인을 나타내는 ldomTable의 인덱스로 사용되는 정수 |
ldomCoreIndex |
정수 |
액세스할 수 없음 |
이 테이블에서 코어를 인덱싱하는 데 사용되는 정수 |
ldomCoreID |
표시 문자열 |
읽기 전용 |
코어의 식별자(코어 ID) |
ldomCoreCpuSet |
표시 문자열 |
읽기 전용 |
코어 cpuset에 매핑된 CPU 목록 |
|
도메인 버전 정보에 대한 스칼라 변수
Logical Domains Manager 프로토콜은 주 번호와 부 번호로 구성된 도메인 버전을 지원합니다. Oracle VM Server for SPARC MIB에는 도메인 버전 정보를 설명하는 스칼라 변수가 있습니다.
표 20-23 도메인 버전 정보에 대한 스칼라 변수
|
|
|
|
ldomVersionMajor |
정수 |
읽기 전용 |
주 버전 번호 |
ldomVersionMinor |
정수 |
읽기 전용 |
부 버전 번호 |
|
ldomVersionMajor 및 ldomVersionMinor의 값은 ldm list -p 명령으로 표시된 버전에 해당합니다. 예를 들어, 다음과 같습니다.
$ ldm ls -p
VERSION 1.6
...
$ snmpget -v1 -c public localhost SUN-LDOM-MIB::ldomVersionMajor.0
SUN-LDOM-MIB::ldomVersionMajor.0 = INTEGER: 1
$ snmpget -v1 -c public localhost SUN-LDOM-MIB::ldomVersionMinor.0
SUN-LDOM-MIB::ldomVersionMinor.0 = INTEGER: 5
