7420 スタンドアロンから Sun Disk Shelf

7420 スタンドアロンから Sun Disk Shelf (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

注 - ハードウェアポートの位置については、使用しているコントローラモデルの『ハードウェア保守の概要』の「PCIe オプション」のセクションを参照してください。

図 3-1 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-2 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-3 2 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-4 2 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

7420 スタンドアロンから Sun Disk Shelf (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 3-5 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-6 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-7 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

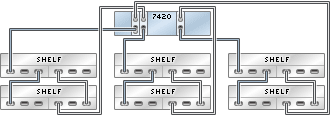

図 3-8 3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

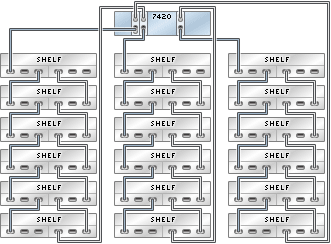

図 3-9 3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

7420 スタンドアロンから Sun Disk Shelf (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 3-10 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-11 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-12 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-13 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

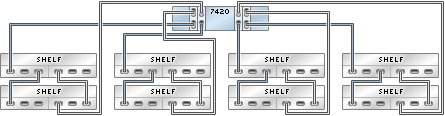

図 3-14 4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

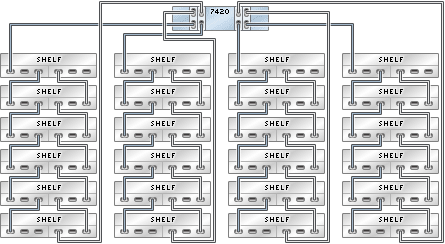

図 3-15 4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

7420 スタンドアロンから Sun Disk Shelf (HBA 5 基)

次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 3-16 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-17 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-18 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-19 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-20 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

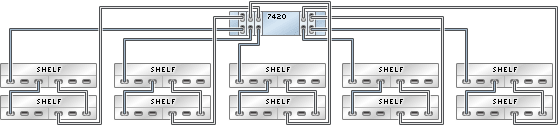

図 3-21 5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

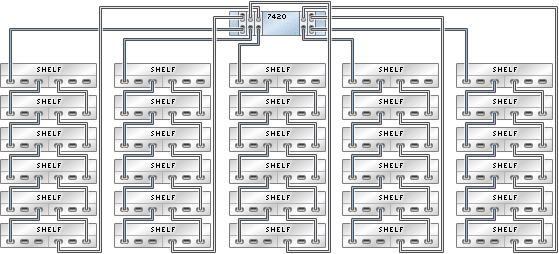

図 3-22 5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

7420 スタンドアロンから Sun Disk Shelf (HBA 6 基)

次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 3-23 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-24 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-25 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-26 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-27 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 3-28 6 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

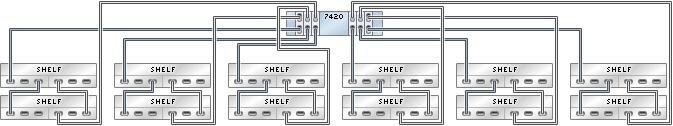

図 3-29 6 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

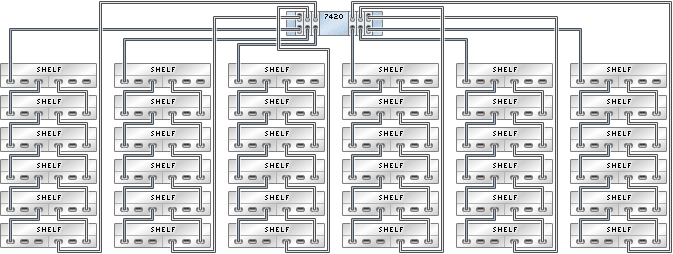

図 3-30 6 つのチェーン内で Sun Disk Shelf 36 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で Sun Disk Shelf 36 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図
