DE2-24 Disk Shelf에 ZS4-4/ZS3-4 독립형 연결

DE2-24 Disk Shelf에 ZS4-4/ZS3-4 독립형 연결(HBA 2개)

다음 그림은 Oracle ZFS Storage ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-1 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-2 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

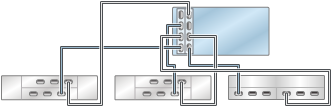

그림 2-3 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

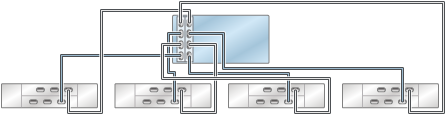

그림 2-4 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

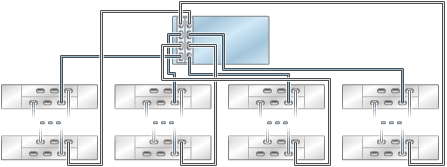

그림 2-5 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-6 단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림

DE2-24 Disk Shelf에 ZS4-4/ZS3-4 독립형 연결(HBA 3개)

다음 그림은 Oracle ZFS Storage ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-7 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-8 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-9 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 2-10 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-11 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

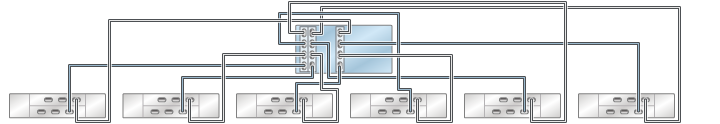

그림 2-12 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

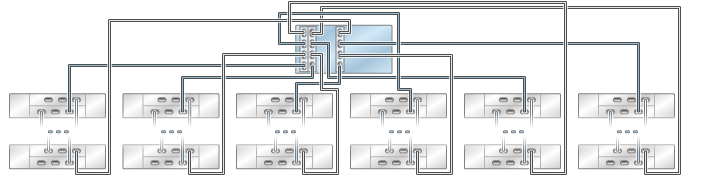

그림 2-13 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 여러 개에 6줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 여러 개에 6줄 체인으로 연결된 모습을 보여주는 그림

그림 2-14 단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림

DE2-24 Disk Shelf에 ZS4-4/ZS3-4 독립형 연결(HBA 4개)

다음 그림은 Oracle ZFS Storage ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

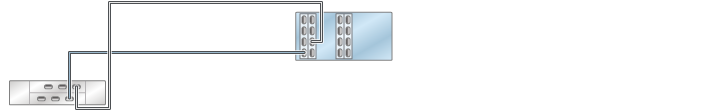

그림 2-15 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

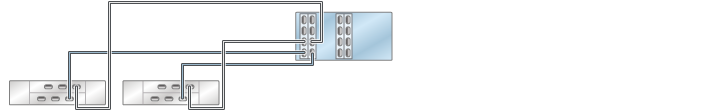

그림 2-16 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

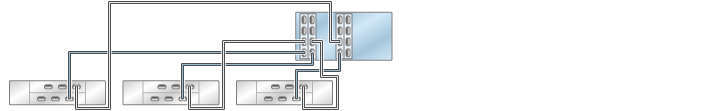

그림 2-17 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

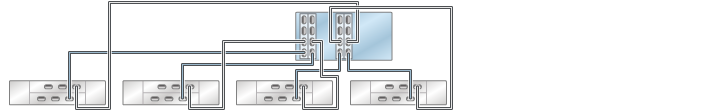

그림 2-18 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

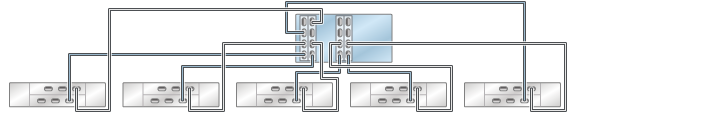

그림 2-19 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

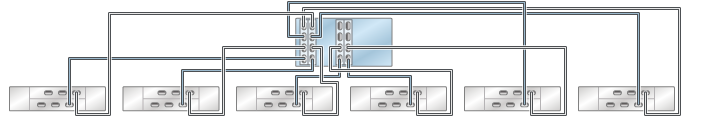

그림 2-20 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

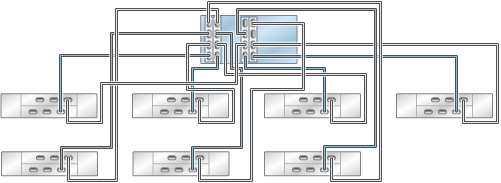

그림 2-21 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결된 모습을 보여주는 그림

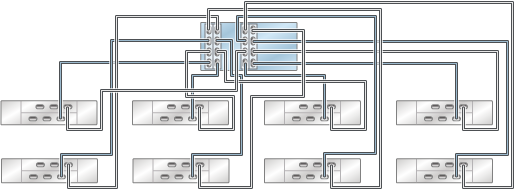

그림 2-22 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결된 모습을 보여주는 그림

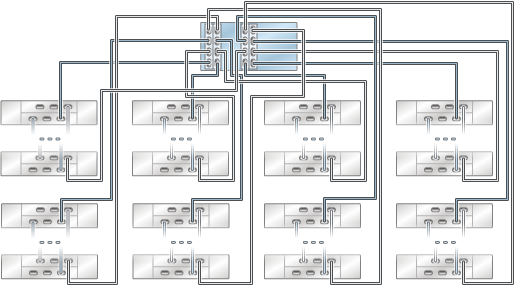

그림 2-23 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 여러 개에 8줄 체인으로 연결됨

image:ZS4-4/ZS3-4 독립형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 여러 개에 8줄 체인으로 연결된 모습을 보여주는 그림

그림 2-24 단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림
