DE2-24 Disk Shelf에 7420 클러스터형 연결

DE2-24 Disk Shelf에 7420 클러스터형 연결(HBA 2개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-95 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-96 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

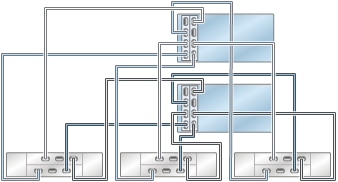

그림 2-97 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

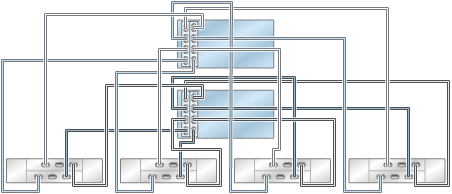

그림 2-98 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

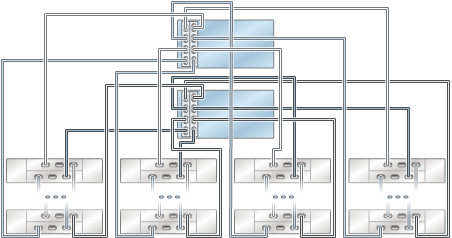

그림 2-99 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-100 단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림

DE2-24 Disk Shelf에 7420 클러스터형 연결(HBA 3개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-101 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-102 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-103 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 2-104 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-105 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 2-106 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

그림 2-107 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 여러 개에 6줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 여러 개에 6줄 체인으로 연결된 모습을 보여주는 그림

그림 2-108 단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림

DE2-24 Disk Shelf에 7420 클러스터형 연결(HBA 4개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-109 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-110 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-111 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 2-112 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-113 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 2-114 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

그림 2-115 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결된 모습을 보여주는 그림

그림 2-116 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결된 모습을 보여주는 그림

그림 2-117 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 여러 개에 8줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 여러 개에 8줄 체인으로 연결된 모습을 보여주는 그림

그림 2-118 단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림
